LTC2333-18

具 30VP-P 共模范围的缓冲 8 通道、18 位、800ksps、差分 ±10.24V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 8 个缓冲多路复用通道
  • 800ksps 吞吐速率
  • 500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)

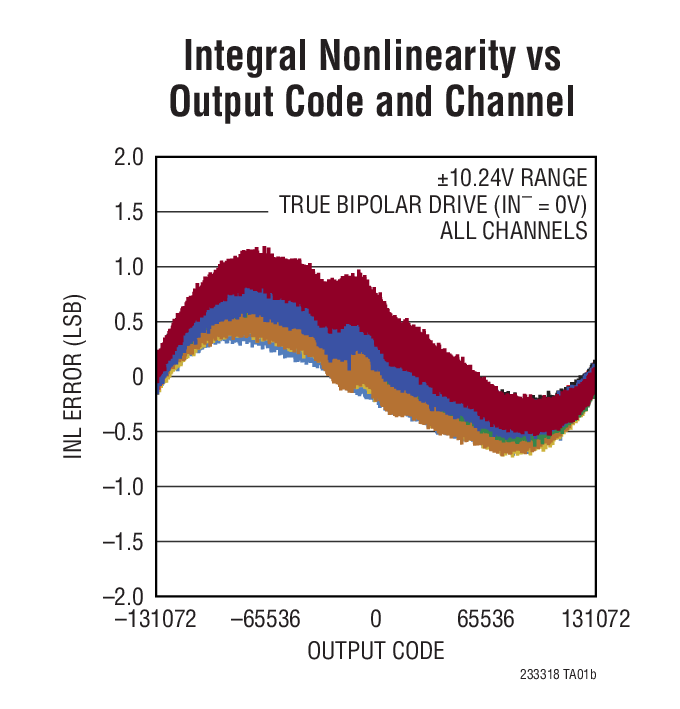

  • ±3LSB INL (最大值,±10.24V 范围)
  • 保证 18 位,无漏失码
  • 差分、宽共模范围输入
  • 具 SoftSpan 输入范围的 8 通道多路复用器:
    • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
  • 96.4dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为–110dB
  • 128dB CMRR,–125dB 有源串扰 (典型值)
  • 420ns 阶跃响应 (全标度,0.005% 稳定)
  • 轨至轨输入过驱动容限
  • 具无延迟控制功能的可编程排序器
  • 集成的基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 268mW 功耗 (典型值)

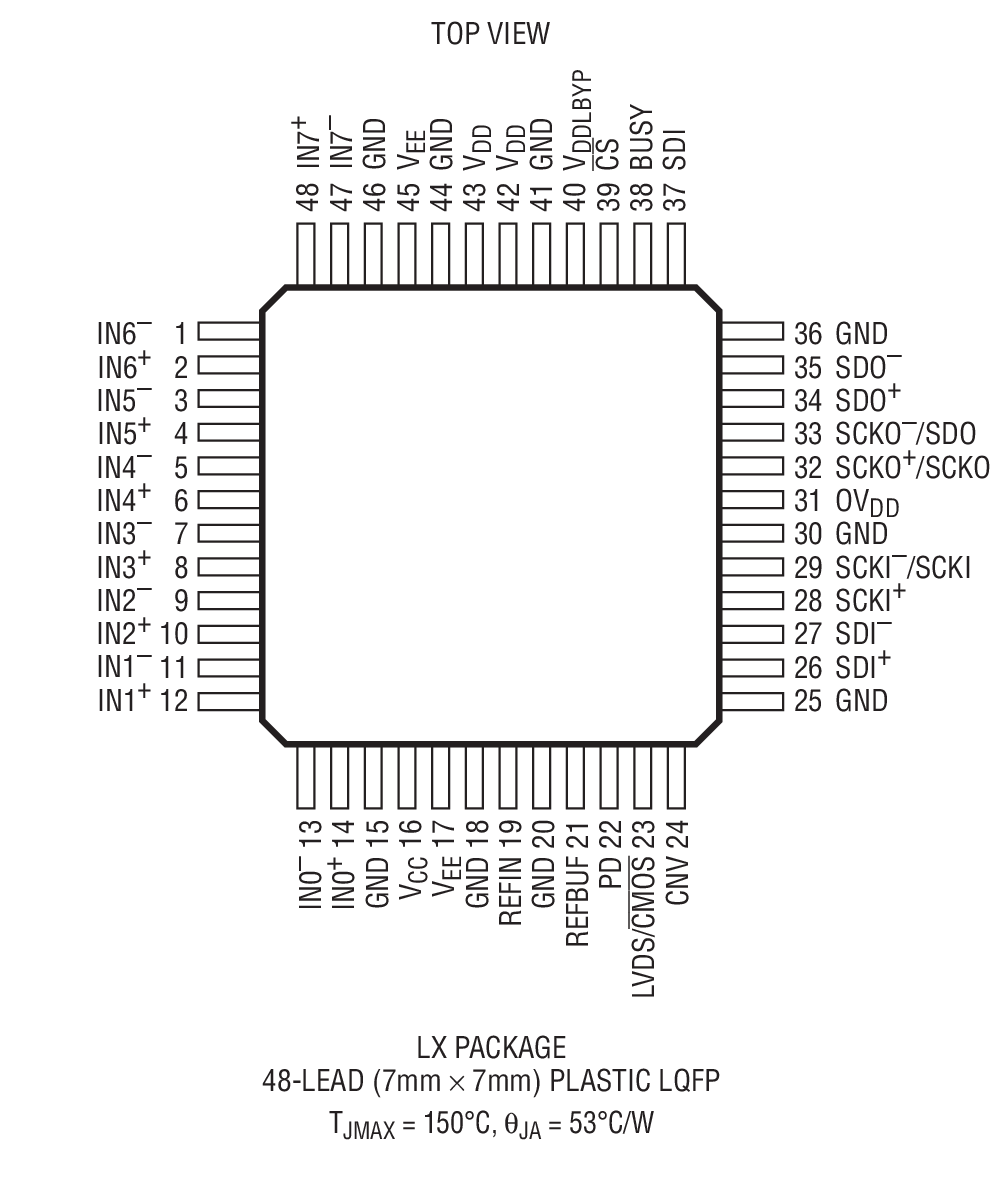

  • 48 引脚 (7mm x 7mm) LQFP 封装
更多细节
show more Icon

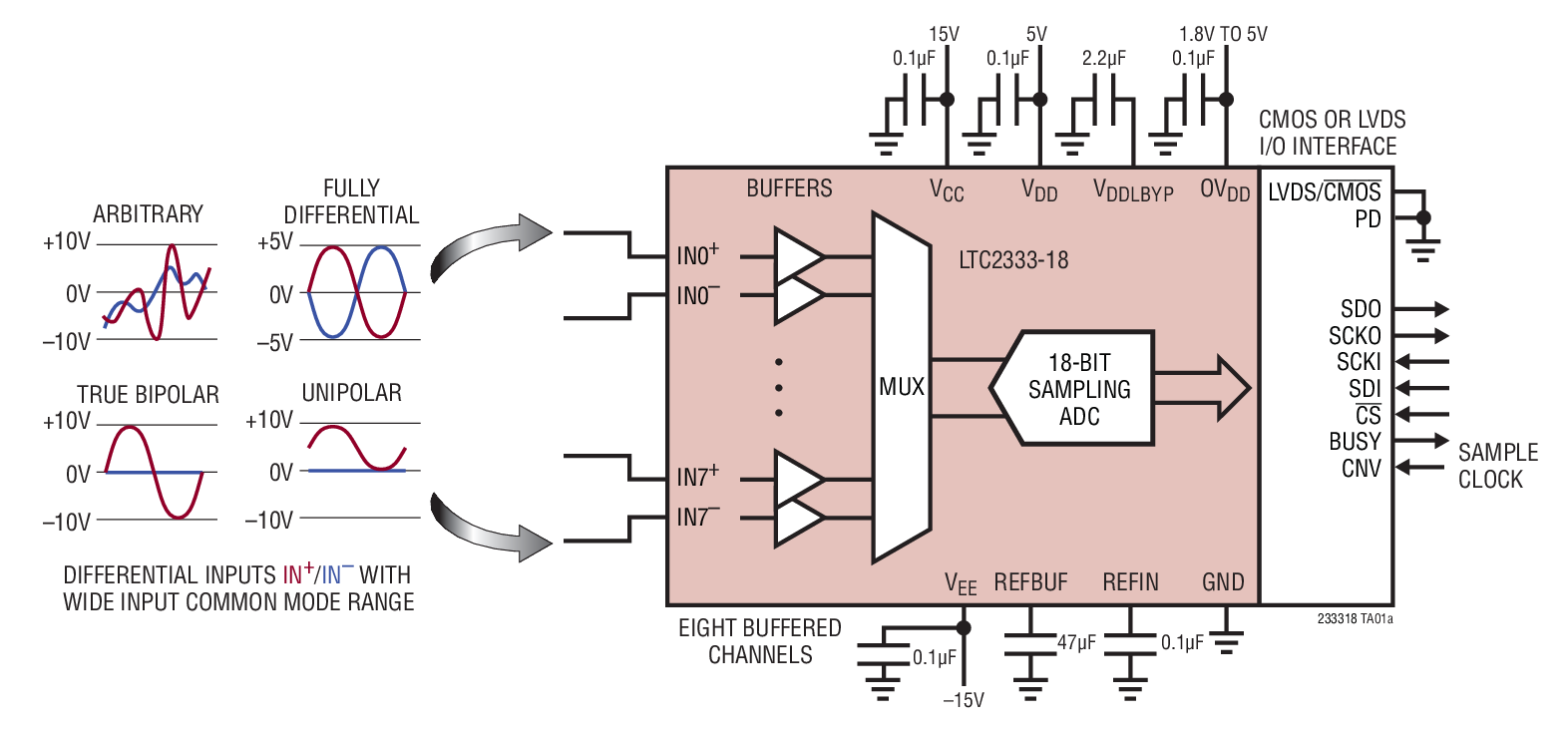

LTC®2333-18 是一款 18 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC,其具有缓冲差分、宽共模范围皮安 (pA) 级输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源,并使用内部基准和缓冲器,其可按“逐个转换”的方式进行配置,以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者,也可以把该 ADC 设置为循环通过一系列的通道和范围,并不需要进一步的用户干预。

LTC2333-18 的集成化 pA 输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理,仅需使用极小的电路板空间和功率。这种输入信号灵活性,结合 ±3LSB INL、无漏失码 (在 18 位) 和 96.4dB SNR,使 LTC2333-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2333-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。



Applications

  • 直接传感器测量
  • 可编程逻辑控制器
  • 工业过程控制
  • 测试和测量
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2333CLX-18#PBF
  • HTML
  • HTML
LTC2333HLX-18#PBF
  • HTML
  • HTML
LTC2333ILX-18#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2333CLX-18#PBF

量产

LTC2333HLX-18#PBF

量产

LTC2333ILX-18#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2333CLX-18#PBF

量产

LTC2333HLX-18#PBF

量产

LTC2333ILX-18#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统


LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

DC2365A-D

LTC2333-18 Demo Board | Buffered Octal, 18-Bit, 800Ksps Mux'd SAR ADC (Requires DC590, DC2026 or DC890)

zoom

DC2365A-D

LTC2333-18 Demo Board | Buffered Octal, 18-Bit, 800Ksps Mux'd SAR ADC (Requires DC590, DC2026 or DC890)

LTC2333-18 Demo Board | Buffered Octal, 18-Bit, 800Ksps Mux'd SAR ADC (Requires DC590, DC2026 or DC890)

产品详情

Demonstration circuit 2365A highlights the LTC2358 family of buffered input ADCs. The LTC2358/LTC2357/LTC2353/LTC2333 are low noise, high speed, 16-/18-bit successive approximation register (SAR) ADCs with integrated front end buffers. These ADCs accept a wide common mode range. Pico-amp inputs and high CMRR enable these ADCs to connect directly to a wide range of sensors without compromising measurement accuracy. The demo manual refers to the LTC2358-18 but applies to all parts in the family, the only differences being the number of bits, number of channels and the maximum sample rate. The LTC2358-18 has a flexible SoftSpan interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2X buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.

工具和仿真

工具及仿真模型 2

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
