概览

优势和特点

  • 8 个缓冲多路复用通道
  • 800ksps 吞吐速率
  • 500pA/12nA 最大输入漏电流 (在 85°C / 125°C)

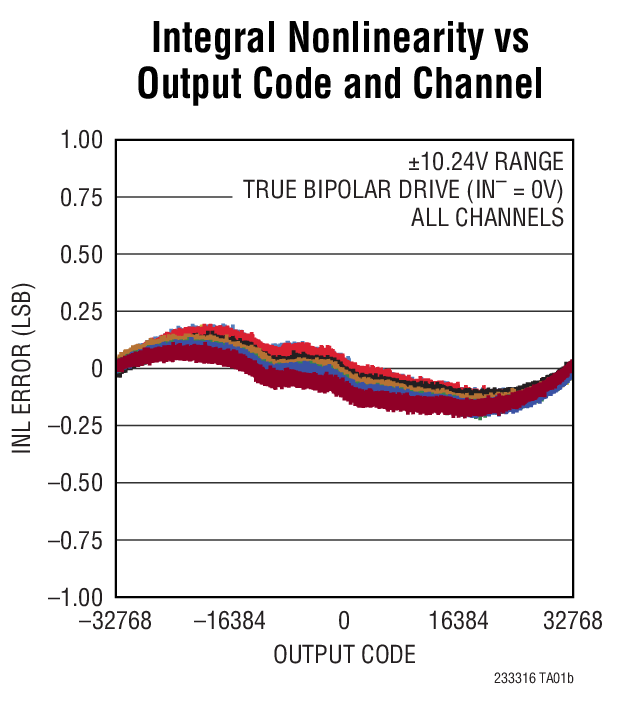

  • ±1LSB INL (最大值,±10.24V 范围)
  • 保证 16 位,无漏失码
  • 差分、宽共模范围输入
  • 具 SoftSpan 输入范围的 8 通道多路复用器:
    • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
  • 94.2dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为–110dB
  • 128dB CMRR,–125dB 有源串扰 (典型值)
  • 420ns 阶跃响应 (全标度,0.005% 稳定)
  • 轨至轨输入过驱动容限
  • 具无延迟控制功能的可编程排序器
  • 集成的基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 268mW 功耗 (典型值)

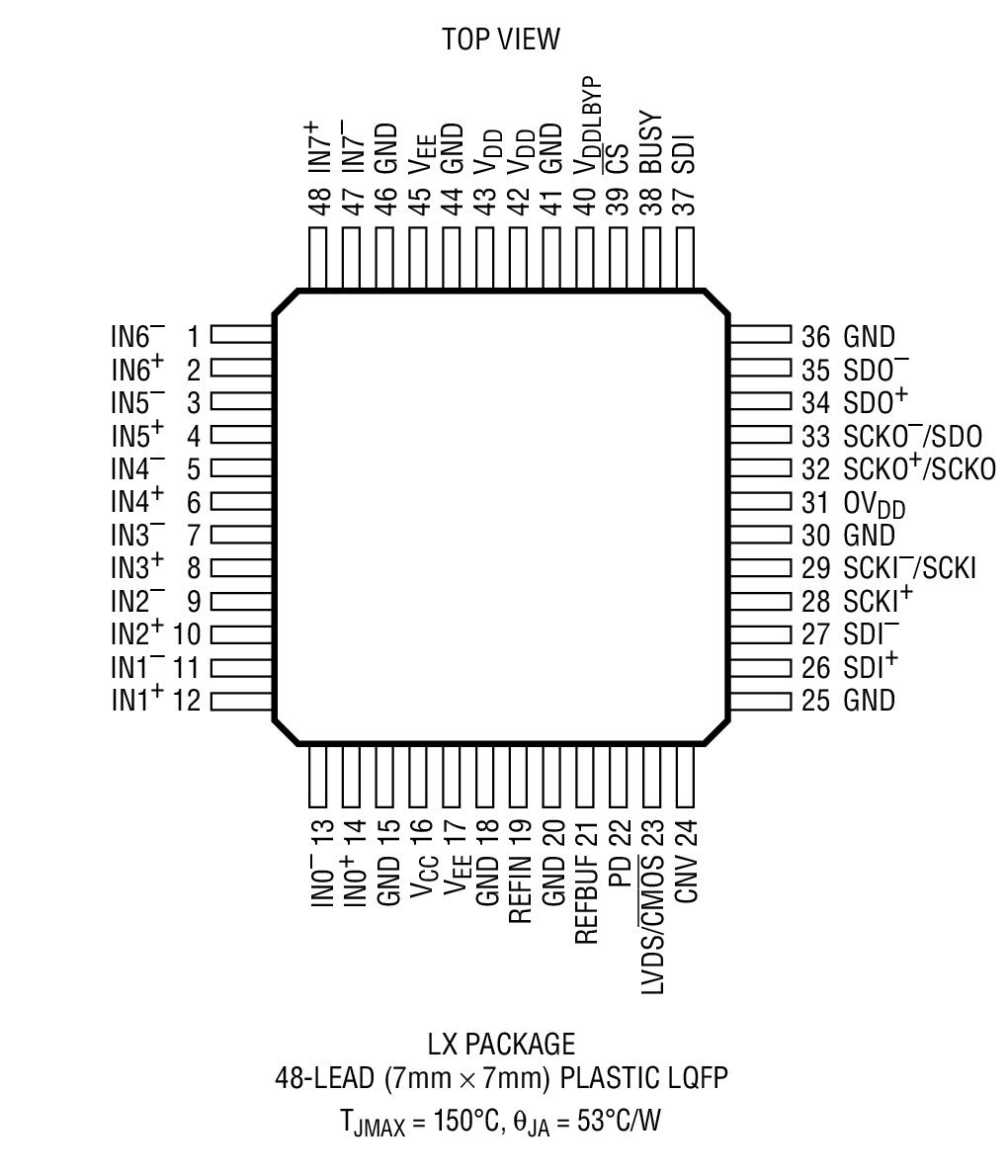

  • 48 引脚 (7mm x 7mm) LQFP 封装

产品详情

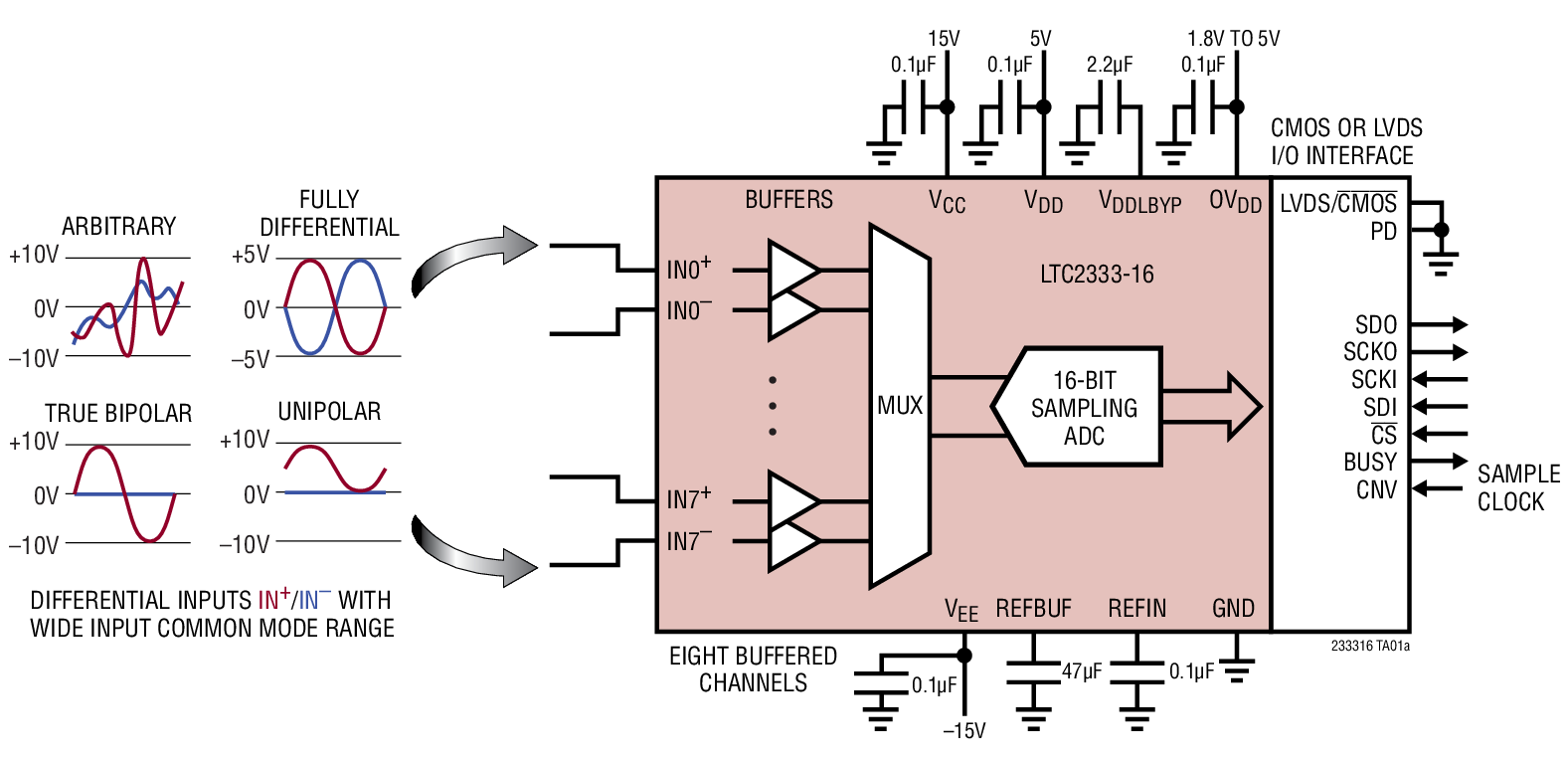

LTC®2333-16 是一款 16 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC,其具有缓冲差分、宽共模范围皮安 (pA) 级输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源,并使用内部基准和缓冲器,其可按“逐个转换”的方式进行配置,以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者,也可以把该 ADC 设置为循环通过一系列的通道和范围,并不需要进一步的用户干预。

LTC2333-16 的集成化 pA 输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理,仅需使用极小的电路板空间和功率。这种输入信号灵活性,结合 ±1LSB INL、无漏失码 (在 16 位) 和 94.2dB SNR,使 LTC2333-16 非常适合于许多要求宽动态范围的高电压应用。

LTC2333-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。



应用

  • 直接传感器测量
  • 可编程逻辑控制器
  • 工业过程控制
  • 测试和测量

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
