LTC2287

双通道、10 位、40Msps、低噪声 3V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 集成化双通道 10 位 ADC
  • 采样速率:65Msps / 40Msps / 25Msps
  • 单 3V 电源 (2.7V 至 3.4V)
  • 低功率:400mW / 235mW / 150mW

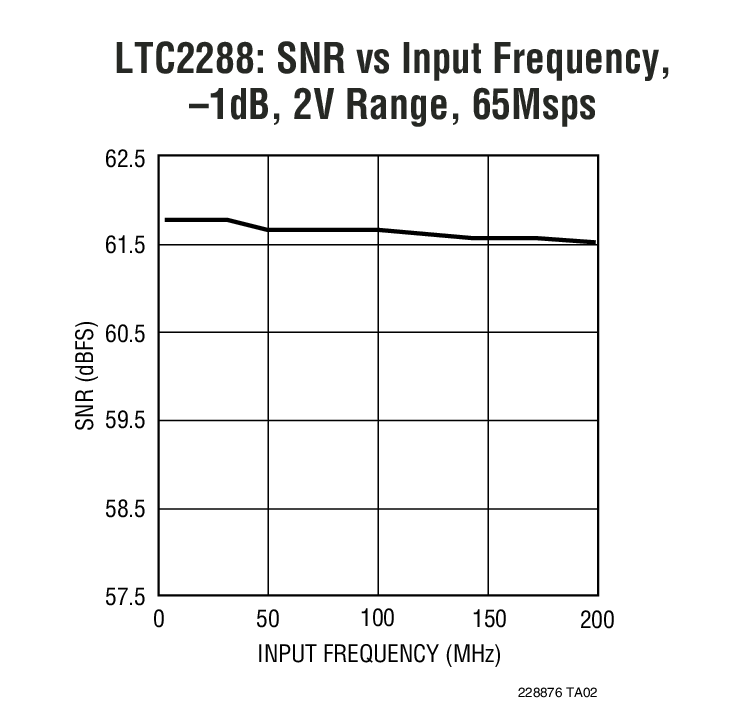

  • 61.8dB SNR
  • 85dB SFDR
  • 110dB 通道隔离度 (在 100MHz)
  • 多路复用或单独的数据总线
  • 灵活的输入:1VP-P 至 2VP-P范围
  • 575MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 引脚兼容型系列
    • 105Msps:LTC2282 (12 位)、LTC2280 (10 位)
    • 80Msps:LTC2294 (12 位)、LTC2289 (10 位)
    • 65Msps:LTC2293 (12 位)、LTC2288 (10 位)
    • 40Msps:LTC2292 (12 位)、LTC2287 (10 位)
    • 25Msps:LTC2291 (12 位)、LTC2286 (10 位)
    • 10Msps:LTC2290 (12 位)、LTC2292 (14 位)

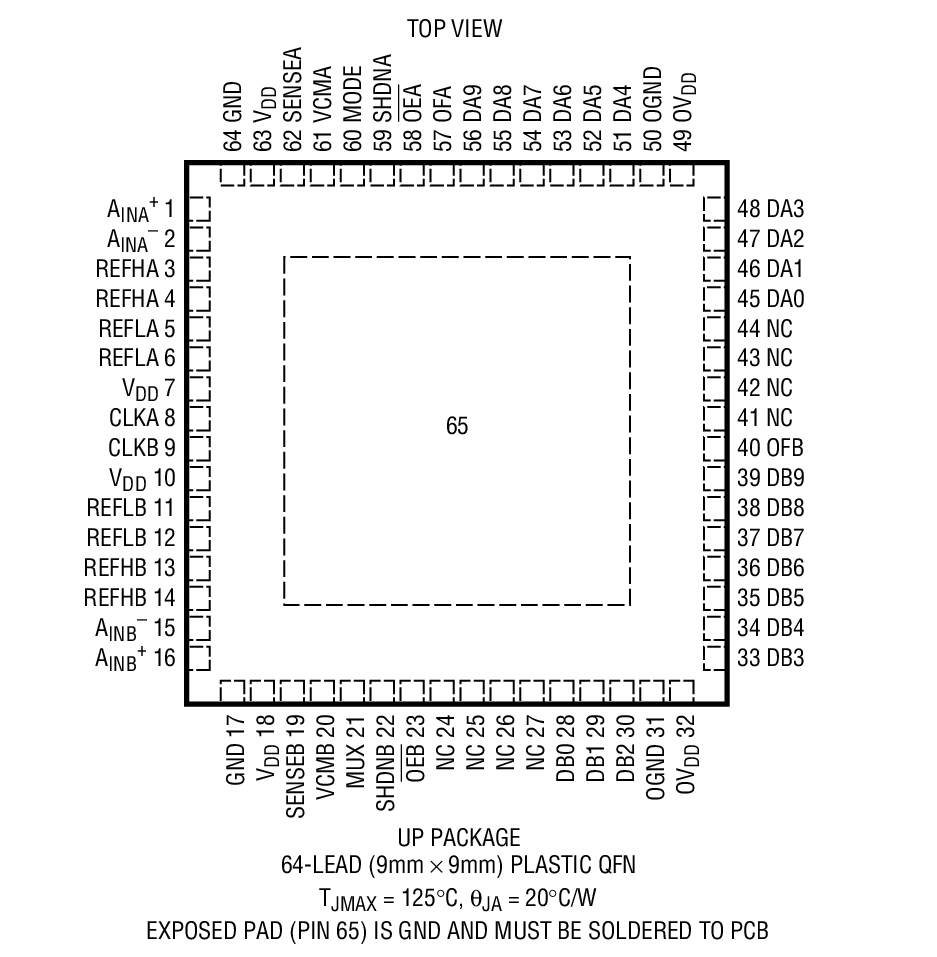

  • 64 引脚 (9mm x 9mm) QFN 封装
更多细节
show more Icon

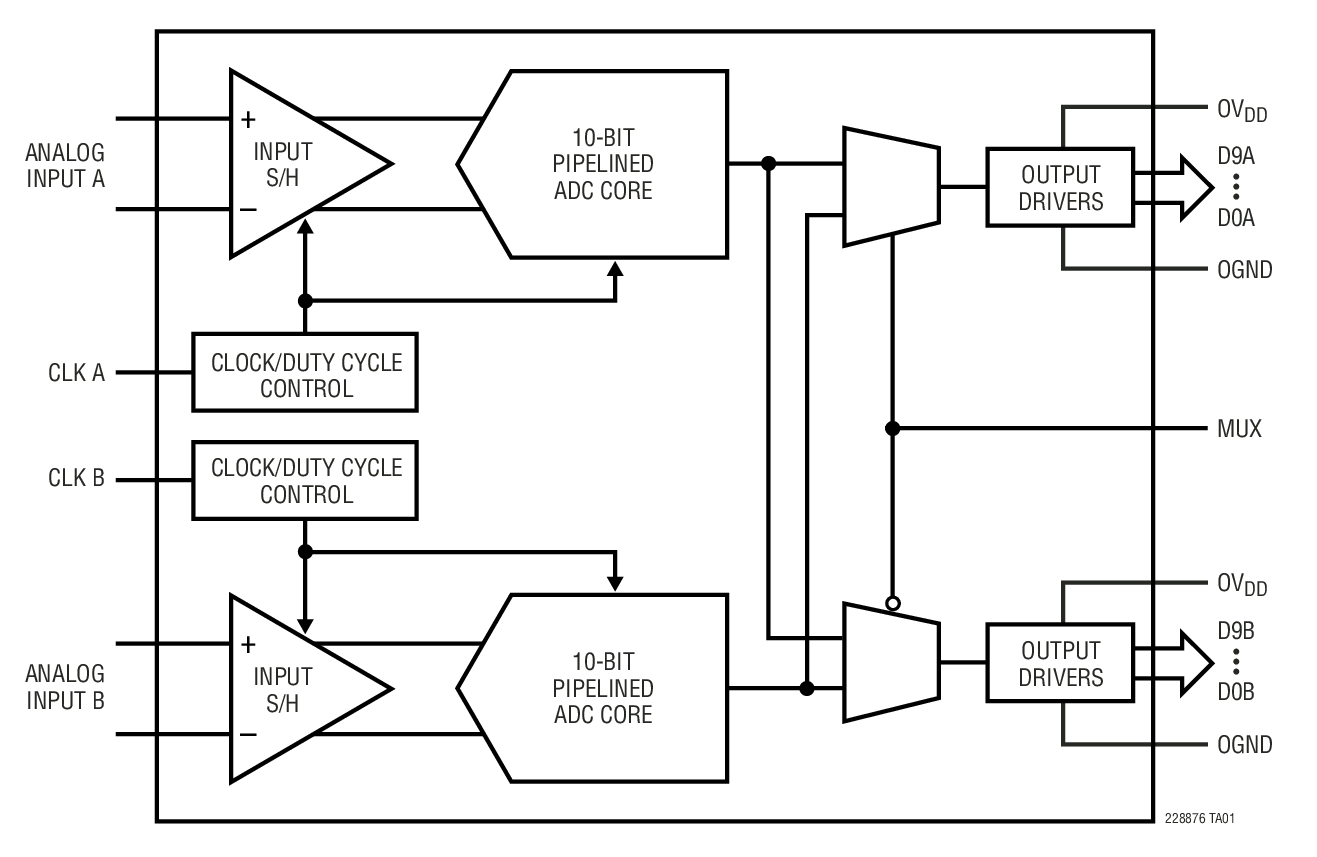

LTC®2288 / LTC2287 / LTC2286 是 10 位 65Msps / 40Msps / 25Msps、低噪声双通道 3V A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。LTC2288 / LTC2287 / LTC2286 非常适合于要求苛刻的成像和通信应用,其 AC 性能包括 61.8dB SNR 和 85dB 无杂散动态范围 SFDR (对于处在奈奎斯特频率的信号)。

DC 规格包括整个温度范围内的 ±0.1LSB INL (典型值)、±0.05LSB DNL (典型值) 和 ±0.6LSB INL、±0.5LSB DNL。转换噪声很低,仅为 0.07LSBRMS

单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路。一个任选的多路复用器允许两个通道共用一根数字输出总线。

一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

  • 无线和有线宽带通信
  • 成像系统
  • 频谱分析
  • 便携式仪表
   

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2287CUP#PBF
  • HTML
  • HTML
LTC2287CUP#TRPBF
  • HTML
  • HTML
LTC2287IUP#PBF
  • HTML
  • HTML
LTC2287IUP#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统


LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


PScope
Info:False

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

DC851A-Q

LTC2287IUP | DeMUX Dual ADC, +3.0V, 40Msps 10-Bit 1MHz < AIN < 70MHz, (Requires DC890)

reference details image

DC816A-Q

LTC2287IUP | MUX Dual ADC, VDD = +3.0V, 40Msps 10-Bit 1MHz < AIN < 70MHz, (Requires DC718)
