LTC2284

双通道、14 位、105Msps、低功率 3V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 集成化双通道 14 位 ADC
  • 采样速率:105Msps
  • 单 3V 电源 (2.85V 至 3.4V)
  • 低功率:540mW

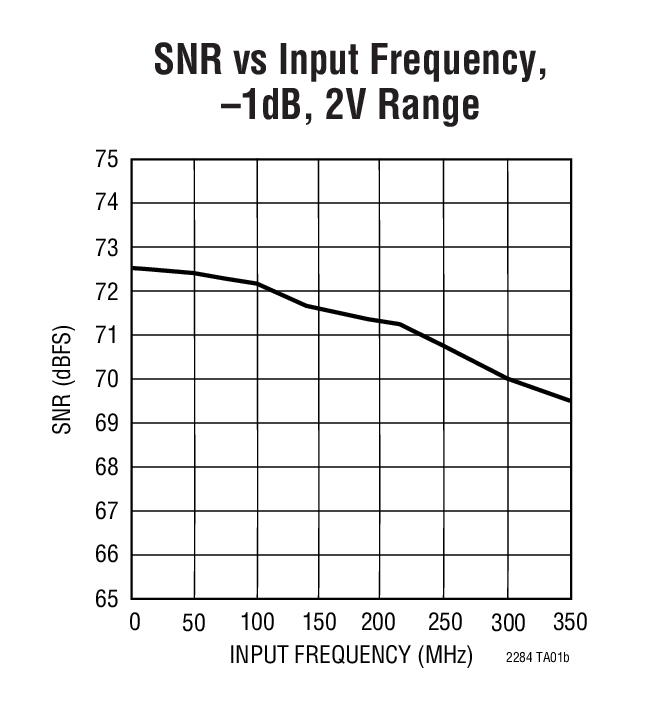

  • 72.4dB SNR, 88dB SFDR
  • 110dB 通道隔离度 (在 100MHz)
  • 灵活的输入:1VP-P至 2VP-P 范围
  • 575MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 引脚兼容型系列
       105Msps:LTC2282 (12 位)、LTC2284 (14 位)
    80Msps:LTC2294 (12 位)、LTC2299 (14 位)
    65Msps:LTC2293 (12 位)、LTC2298 (14 位)
    40Msps:LTC2292 (12 位)、LTC2297 (14 位)
    25Msps:LTC2291 (12 位)、LTC2296 (14 位)
    10Msps:LTC2290 (12 位)、LTC2295 (14 位)

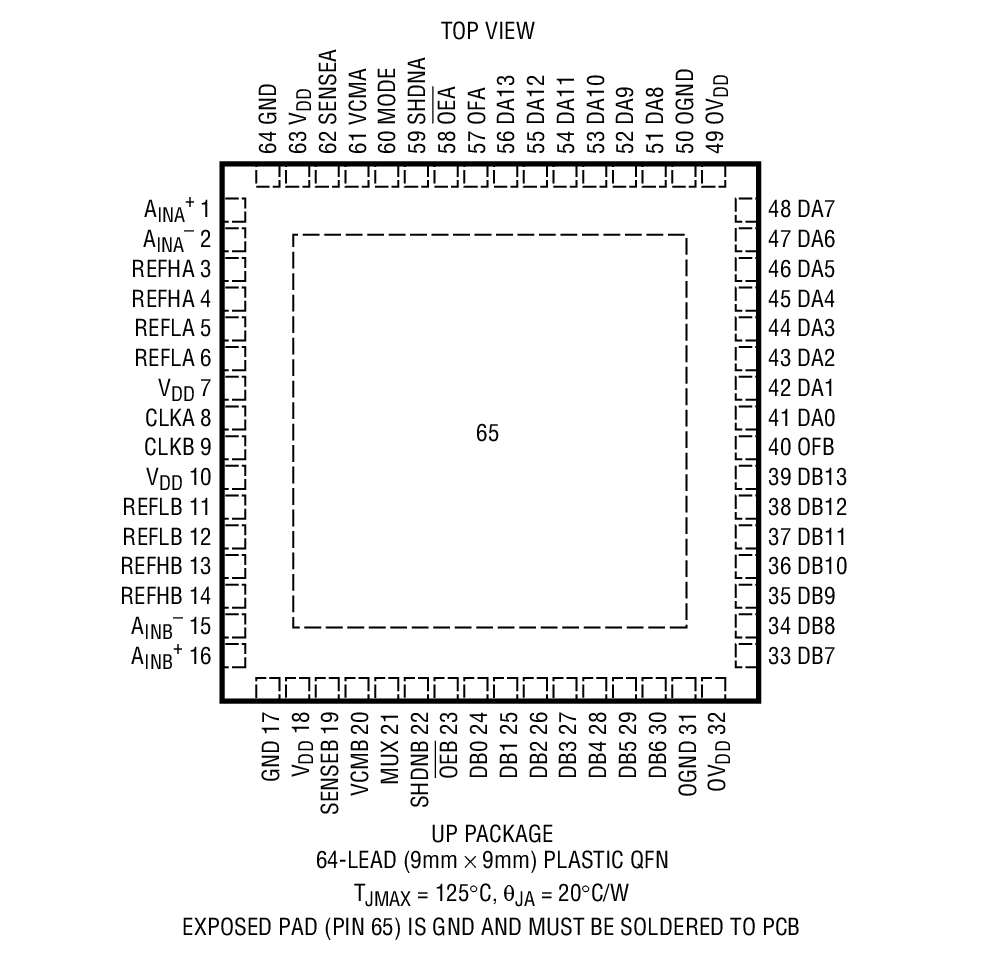

  • 64 引脚 (9mm x 9mm) QFN 封装
更多细节
show more Icon

LTC®2284 是一款 14 位 105Msps、低功率、双通道 3V A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。LTC2284 非常适合于要求苛刻的成像和通信应用,其 AC 性能包括 72.4dB SNR 和 85dB 无杂散动态范围 SFDR (对于处在奈奎斯特频率的信号)。

典型 DC 规格包括 ±1.5LSB INL、±0.6LSB DNL。转换噪声很低,仅为 1.3LSBRMS

单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


应用
  • 无线和有线宽带通信
  • 成像系统
  • 频谱分析
  • 便携式仪表
   
