LTC2282

量产

双通道、12 位、105Msps 低功率 3V ADC

产品模型: 4

Viewing:

概述

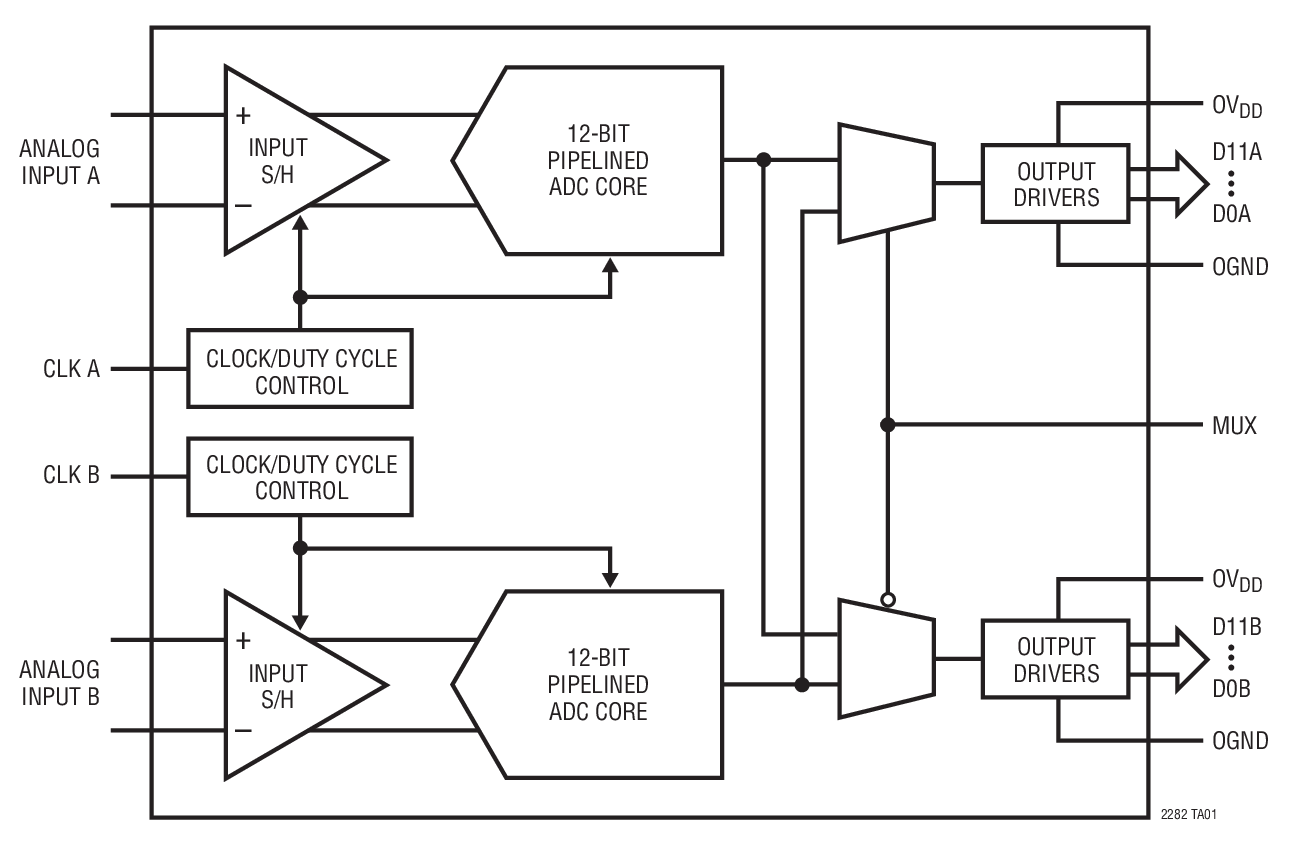

集成双通道 12 位 ADC
采样速率：105Msps
单 3V 电源 (2.85V 至 3.4V)
低功率：540mW

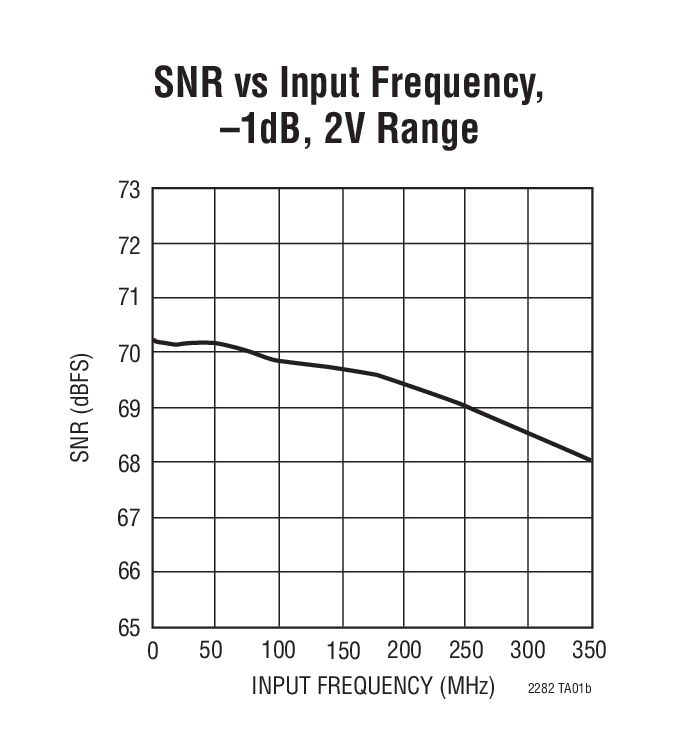

70.1dB SNR、88dB SFDR
110dB 通道隔离度 (在 100MHz)
灵活的输入：1V_P-P 至 2V_P-P 范围
575MHz 满功率带宽 S/H (采样及保持)
时钟占空比稳定器停机和打盹模式
引脚兼容系列
- 105Msps：LTC2282 (12 位)、LTC2284 (14 位)
- 80Msps：LTC2294 (12 位)、LTC2299 (14 位)
- 65Msps：LTC2293 (12 位)、LTC2298 (14 位)
- 40Msps：LTC2292 (12 位)、LTC2297 (14 位)
- 25Msps：LTC2291 (12 位)、LTC2296 (14 位)
- 10Msps：LTC2290 (12 位)、LTC2295 (14 位)

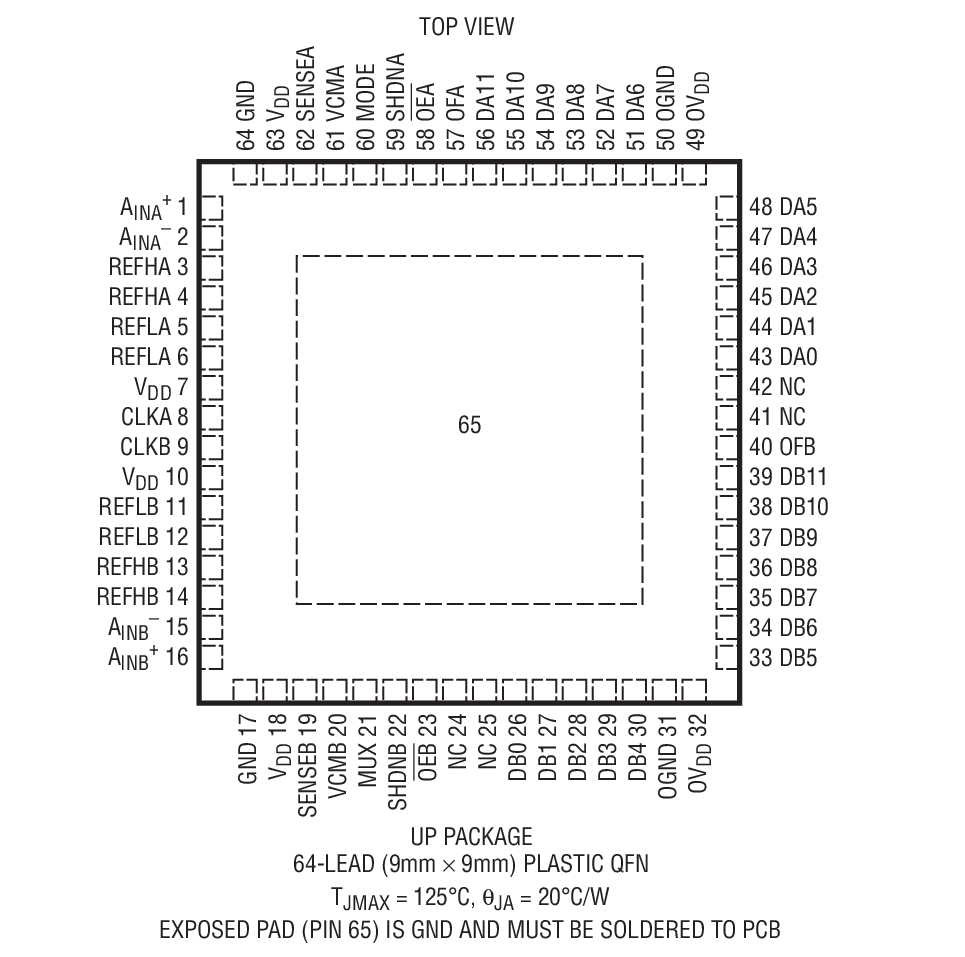

64 引脚 (9mm x 9mm) QFN 封装

LTC^®2282 是一款 12 位、105Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 70.1dB SNR 和 85dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2282 成为了要求苛刻的成像和通信应用的完美选择。

DC 规格包括整个温度范围内的 ±0.4LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.3LSB_RMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。

Applications

无线和有线宽带通信
成像系统
频谱分析
便携式仪表

产品模型: 4

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2282CUP#PBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2282CUP#TRPBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2282IUP#PBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2282IUP#TRPBF	64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册
