LTC2280

双通道、10 位、105Msps、低噪声 3V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性

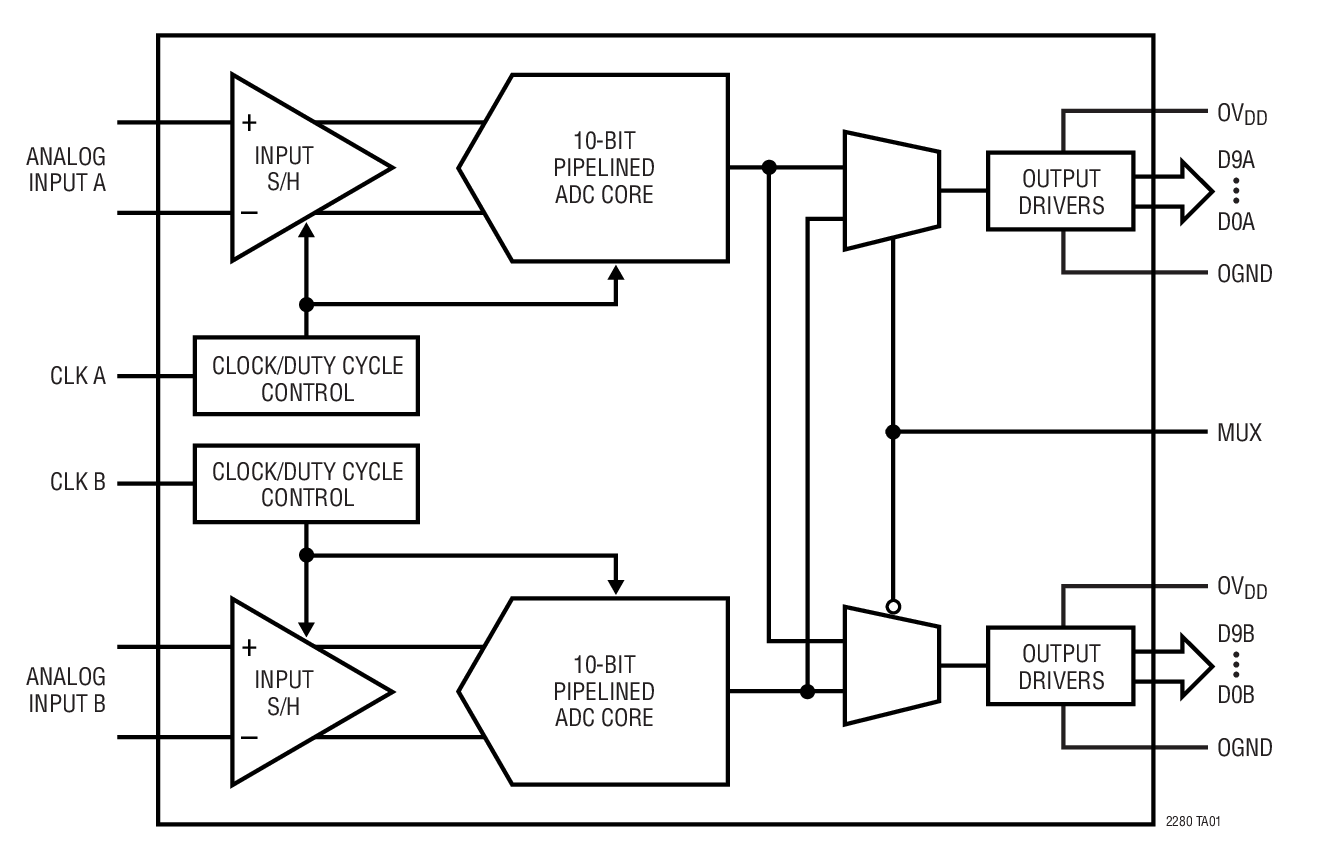

  • 集成化双通道 10 位 ADC
  • 采样速率：105Msps
  • 单 3V 电源 (2.85V 至 3.4V)
  • 低功率：540mW
  • 61.6dB SNR, 85dB SFDR
  • 110dB 通道隔离度 (在 100MHz)
  • 灵活的输入：1VP-P至2VP-P 范围
  • 575MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 引脚兼容型系列
    • 105Msps：LTC2282 (12 位)、LTC2280 (10 位)
    • 80Msps：LTC2294 (12 位)、LTC2289 (10 位)
    • 65Msps：LTC2293 (12 位)、LTC2288 (10 位)
    • 40Msps：LTC2292 (12 位)、LTC2287 (10 位)
    • 25Msps：LTC2291 (12 位)、LTC2286 (10 位)
    • 10Msps：LTC2290 (12 位)

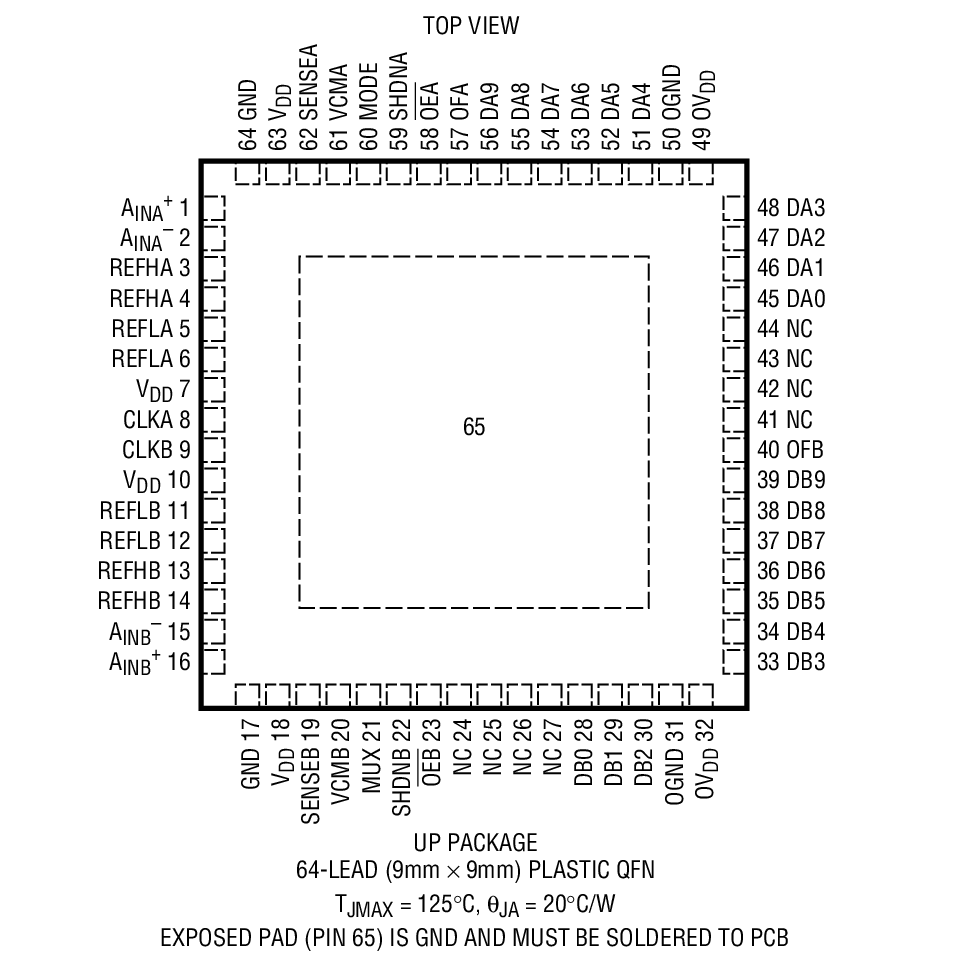

  • 64 引脚 (9mm x 9mm) QFN 封装
更多细节
show more Icon

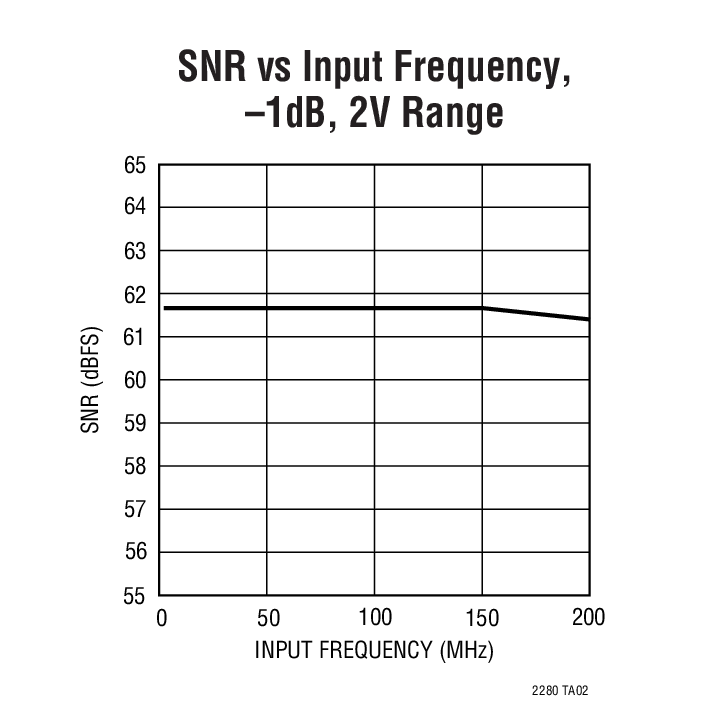

LTC®2280 是一款 10 位 105Msps、低噪声 3V 双通道 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2280 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 61.6dB SNR 和 85dB 无杂散动态范围 SFDR (对于处在奈奎斯特频率的信号)。

DC 规格包括整个温度范围内的 ±0.1LSB INL (典型值)、±0.1LSB DNL (典型值) 和 ±0.6LSB INL、±0.6LSB DNL。转换噪声很低，仅为 0.08LSBRMS。

单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

  • 无线和有线宽带通信
  • 成像系统
  • 频谱分析
  • 便携式仪表
   
