概览
优势和特点
- 高速串行接口 (JESD204)
- 采样速率：105Msps
- 77.7dBFS 噪声层
- 100dB SFDR
- 在 250MHz 时的 SFDR > 82dB (1.5VP-P 输入范围)
- PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)
- 700MHz 满功率带宽 S/H (采样及保持)
- 任选的内部高频颤动
- 单 3.3V 电源
- 功耗：1300mW
- 时钟占空比稳定器
- 引脚兼容系列
- 105Msps：LTC2274
- 80Msps：LTC2273
- 65Msps：LTC2272
- 40 引脚 6mm x 6mm QFN 封装
产品详情
LTC®2274是一款105Msps、16位模数转换器，配有一个高速串行接口。它专为对具有700MHz输入带宽的高频、宽动态范围信号进行数字化处理而设计。该ADC的输入范围可以采用PGA前端进行优化。输出数据根据数据转换器的JEDEC串行接口规范(JESD204)进行串行化处理。
LTC2274非常适合要求把敏感的模拟电路与噪声数字逻辑电路隔离开来的严苛应用。其AC性能包括77.7dB本底噪声和100dB无杂散动态范围(SFDR)。80fs RMS的超低内部抖动允许对高输入频率进行欠采样，具有出色的噪声性能。最大DC规格特性包括在整个温度范围内具有±4.5LSB INL、±1LSB DNL（无失码）。
编码时钟输入ENC+和ENC–可采用正弦波、PECL、LVDS、TTL或CMOS输入以差分或单端方式驱动。时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。
应用
- 电信
- 接收器
- 蜂窝基站
- 频谱分析
- 成像系统
- ATE（自动测试设备）
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R478 Reliability Data3/26/2018
-

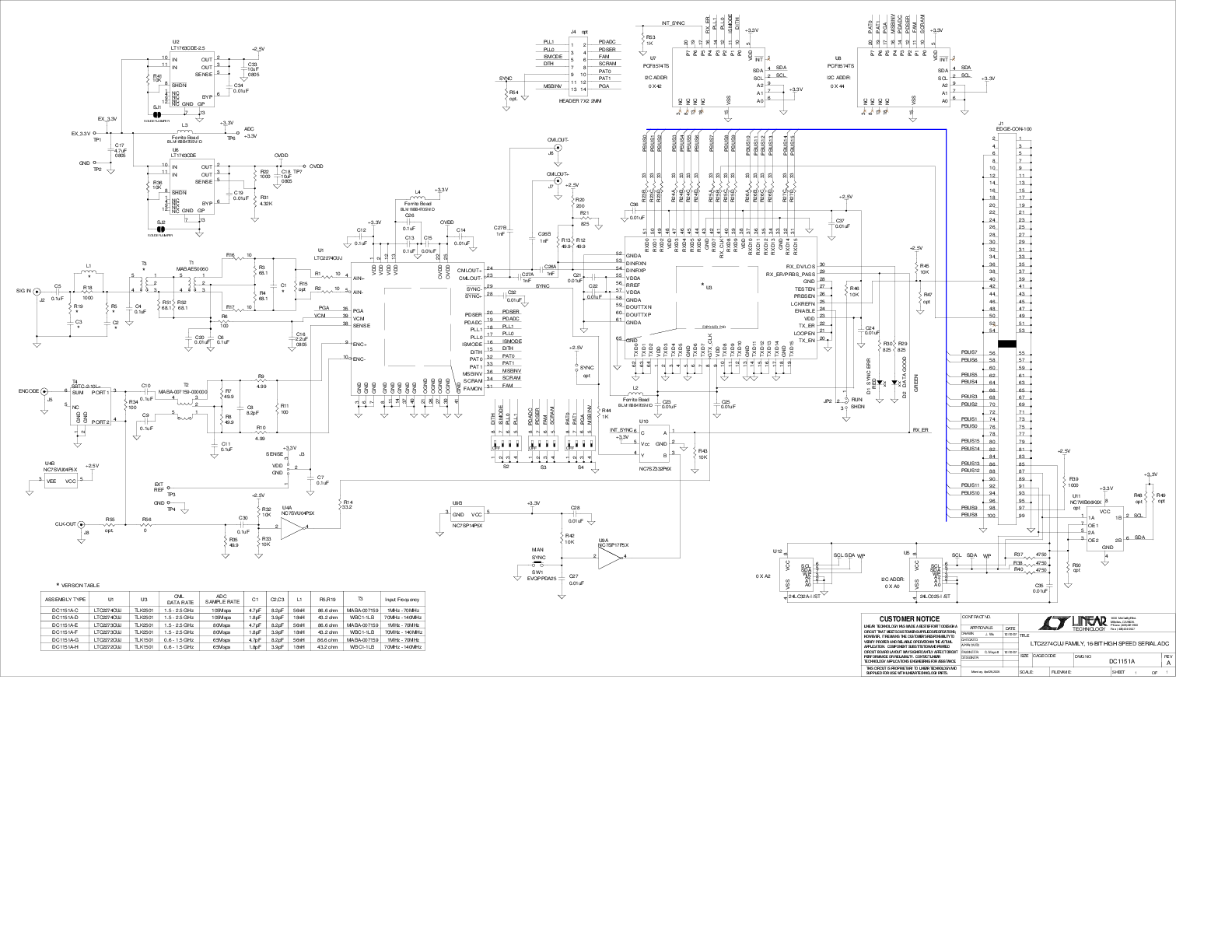

DC1151A - Demo Manual9/24/2009
-
用于高速 ADC 的串行接口10/27/2011
-
Maximize the Performance of 16-Bit, 105Msps ADC with Careful IF Signal Chain Design12/1/2009 LT Journal
-
Serial Interface for High Speed Data Converters Simplifies Layout over Traditional Parallel Devices9/1/2008 LT Journal
-
High Speed Amplifiers/ADC Drivers4/29/2015
-
Low Power, 16-Bit Dual/Single ADCs11/12/2012
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
