概览
优势和特点
- 采样速率：125Msps / 105Msps
- 单 3V 电源 (2.85V 至 3.4V)
- 低功率：395mW / 320mW

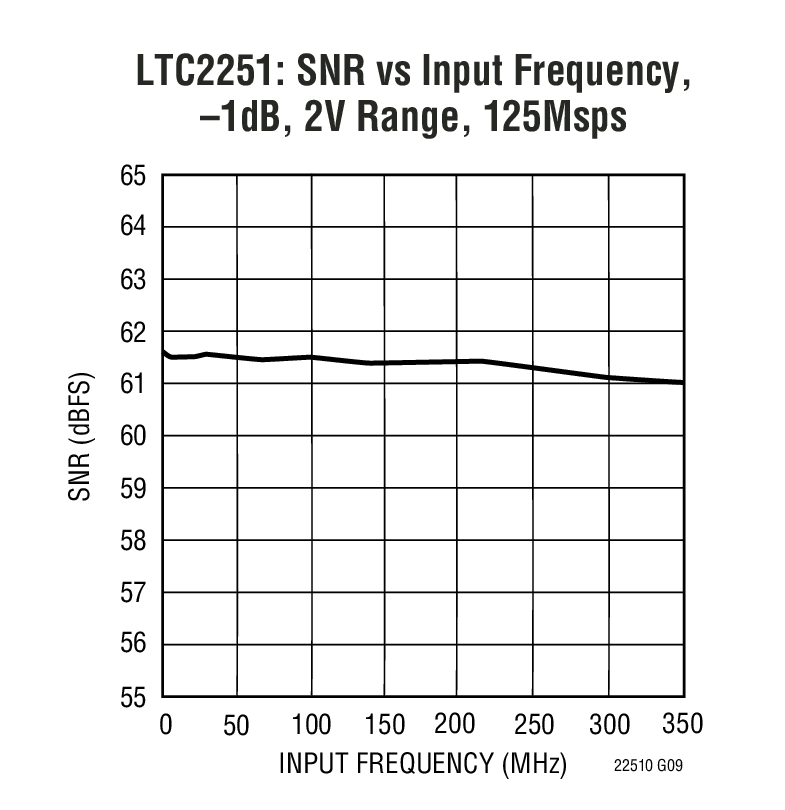

- 61.6dB SNR
- 85dB SFDR
- 无漏失码
- 灵活的输入：1VP-P至 2VP-P范围
- 640MHz 满功率带宽 S/H (采样及保持)
- 时钟占空比稳定器
- 停机和打盹模式
- 引脚兼容型系列：
- 125Msps：LTC2251 (10 位)、LTC2253 (12 位)
- 105Msps：LTC2250 (10 位)、LTC2252 (12 位)
- 80Msps：LTC2239 (10 位、LTC2229 (12 位)
- 65Msps：LTC2238 (10 位)、LTC2228 (12 位)
- 40Msps：LTC2237 (10 位)、LTC2227 (12 位)
- 25Msps：LTC2236 (10 位)、LTC2226 (12 位)

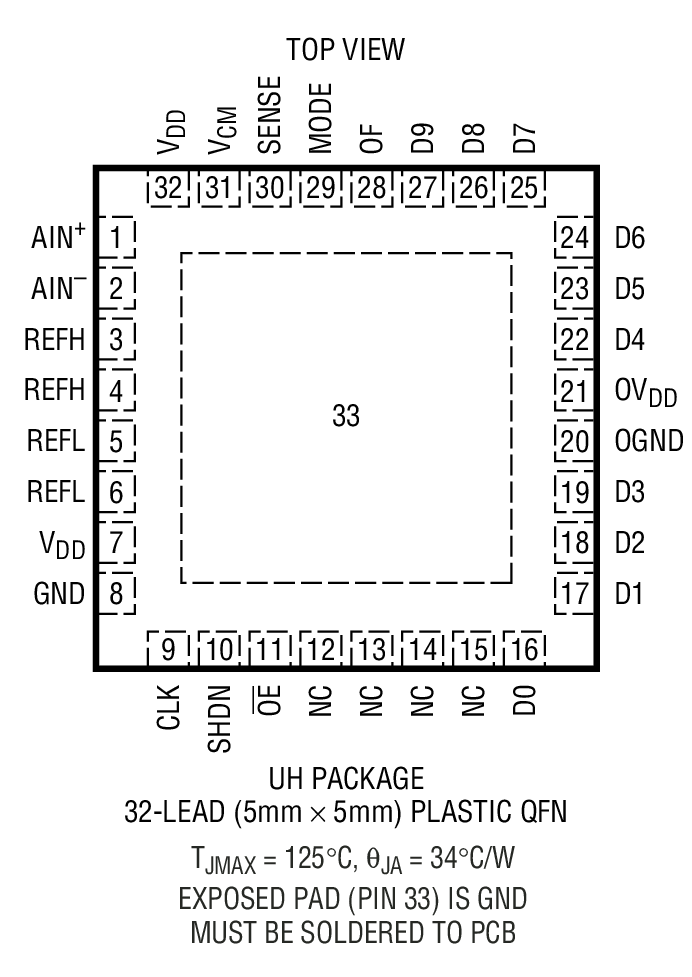

- 32 引脚 (5mm x 5mm) QFN 封装
产品详情

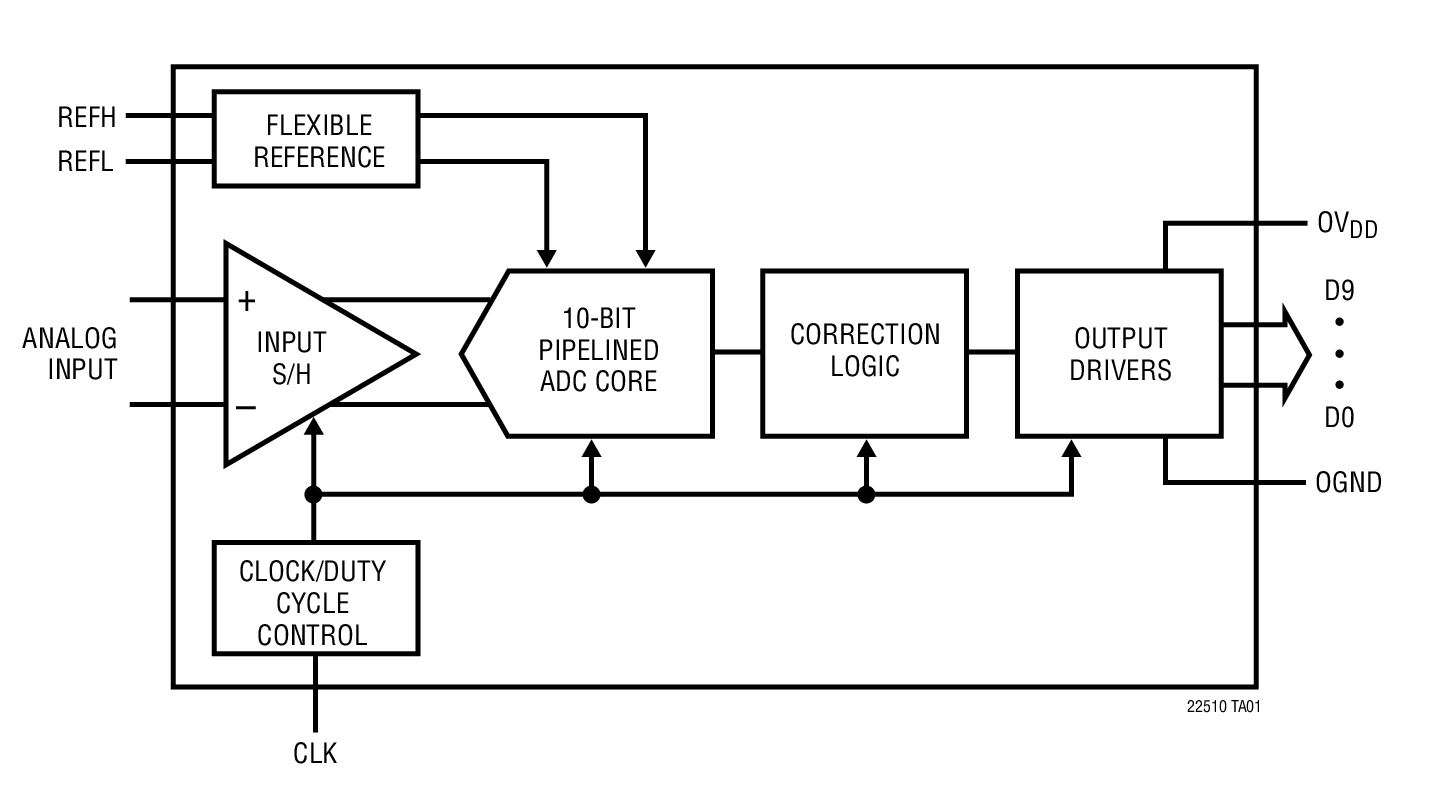

LTC®2251 / LTC2250 是 10 位 125Msps / 105Msps、低噪声 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2251 / LTC2250 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 61.6dB SNR 和 85dB 无杂散动态范围 SFDR (对于处在奈奎斯特频率的信号)。
DC 规格包括 ±0.1LSB INL (典型值)、±0.05LSB DNL (典型值) 和整个温度范围内的 ±0.6LSB INL、±0.6LSB DNL。转换噪声很低，仅为 0.08LSBRMS。
单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.3V 逻辑电路。
一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用
- 无线和有线宽带通信
- 成像系统
- 超声波
- 频谱分析
- 便携式仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R478 Reliability Data3/26/2018
-

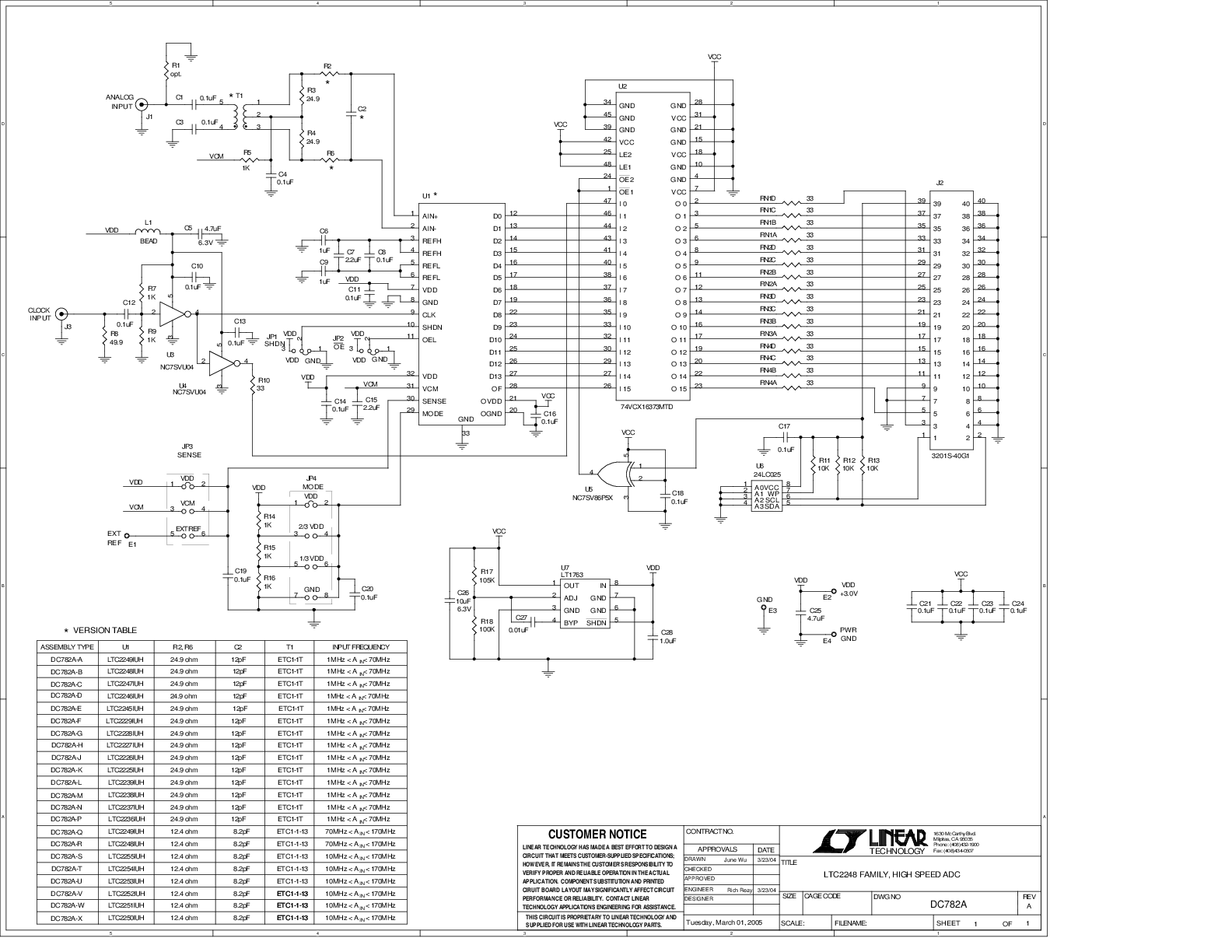

DC782A - Demo Manual1/12/2012
-
高速ADC产品组合（修订版0）8/30/2017
-
14-Bit/12-Bit 125Msps Quad/Dual ADC Family5/19/2015
-
High Speed Amplifiers/ADC Drivers4/29/2015
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
工具及仿真模型
IBIS模型
IBS
LTC2249 - IBIS Model
40.00K
配套产品推荐
LTC2251 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2251CUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2251CUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2251IUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2251IUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R478 Reliability Data |
