LTC1749

量产

12 位、80Msps 宽带宽 ADC

数据手册产品选型表

产品模型: 4

Viewing:

概述

采样速率：80Msps
PGA 前端 (2.25V_P-P 或 1.35V_P-P 输入范围)
71.8dB SNR 和 87dB SFDR (PGA = 0)
70.2dB SNR 和 87dB SFDR (PGA = 1)
500MHz 满功率带宽 S/H (采样及保持)
无漏失码
单 5V 电源
功耗：1.45W
两个引脚可选的基准值
数据就绪输出时钟
引脚兼容的 14 位 80Msps 器件 (LTC1750)
48 引脚 TSSOP 封装

           

LTC®1749 是一款 80Msps、12 位 A/D 转换器，专为对频率高达 500MHz 的宽动态范围信号进行数字化处理而设计。该 ADC 的输入范围可利用片内 PGA 采样及保持电路和灵活的基准电路进行优化。

LTC1749 具有一个高度线性的采样及保持电路和 500MHz 带宽。当输入频率为 250MHz 时 SFDR 为 80dB。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和极少的 SNR 性能下降。DC 规格包括 ±1LSB INL 和无漏失码。

数字接口可兼容 5V、3V、2V 和 LVDS 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC 和 ENC 输入进行差分驱动。另外，低噪声、高增益 ENC和 ENC 输入还可采用一个正弦信号进行驱动，并不会损害性能。一个单独的输出电源可在 0.5V 至 5V 的范围内工作，从而使其能容易地直接连接至低电压 DSP 或 FIFO。

LTC1749 采用具直通式引出脚配置的 48 引脚 TSSOP 封装，因而简化了电路板布局。

应用

直接 IF 采样
电信
接收机
蜂窝基站
频谱分析
通信测试设备
久采样

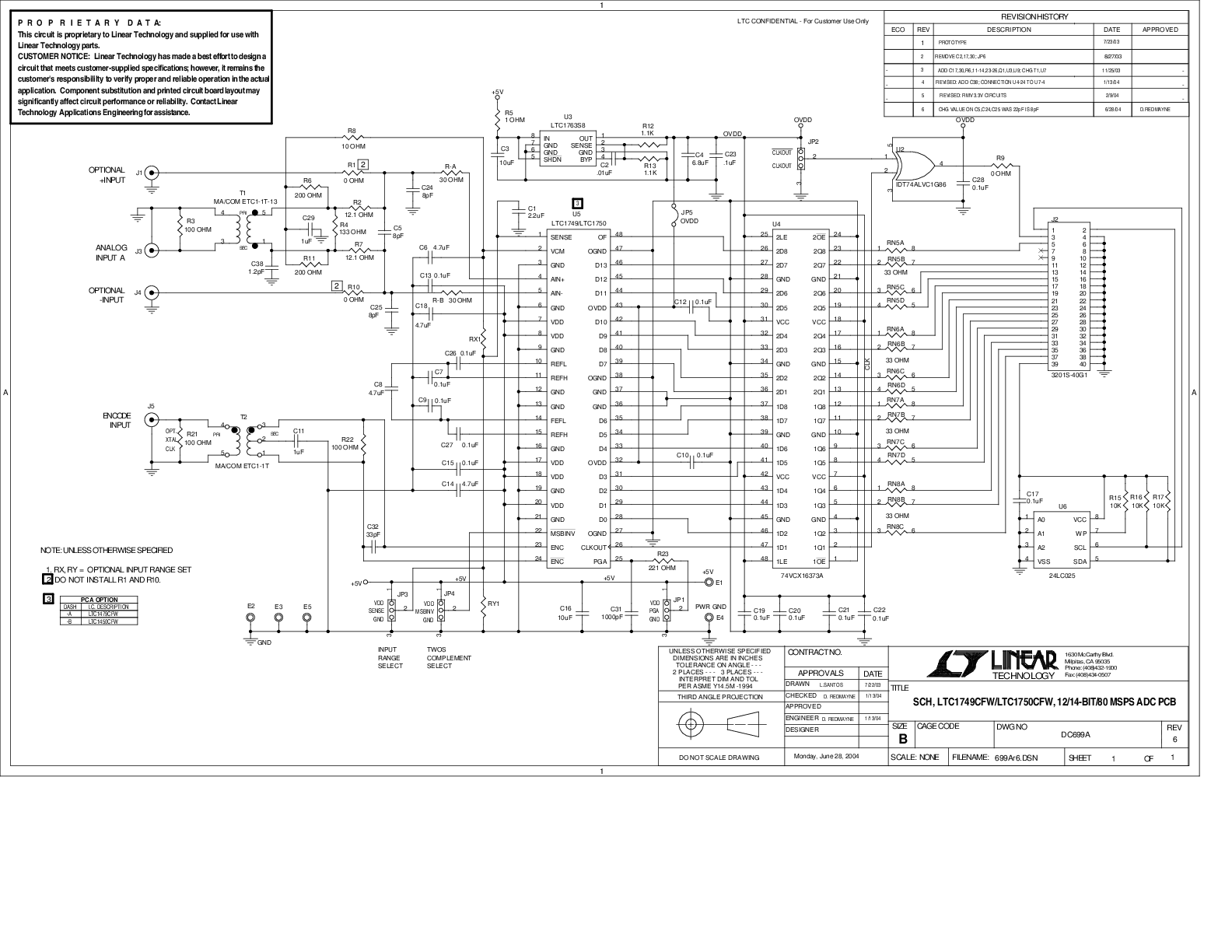

产品模型: 4

参考资料
