LTC1747
量产12 位、80Msps 低噪声 ADC
- 产品模型
- 4
概述
- 采样速率:80Msps
- 72dB SNR 和 85dB SFDR (3.2V 范围)
- 70.5dB SNR 和 87dB SFDR (2V 范围)
- 引脚与 14 位 80Msps LTC1748 兼容
- 无漏失码
- 单 5V 电源
- 功耗:1.4W
- 可选的输入范围:±1V 或 ±1.6V
- 240MHz 满功率带宽 S/H (采样及保持)
- 引脚兼容型系列
- 25Msps: LTC1746 (14 位),LTC1745(12 位)
- 50Msps: LTC1744 (14 位),LTC1743(12 位)
- 65Msps: LTC1742 (14 位),LTC1741(12 位)
- 80Msps: LTC1748 (14 位),LTC1747(12 位)

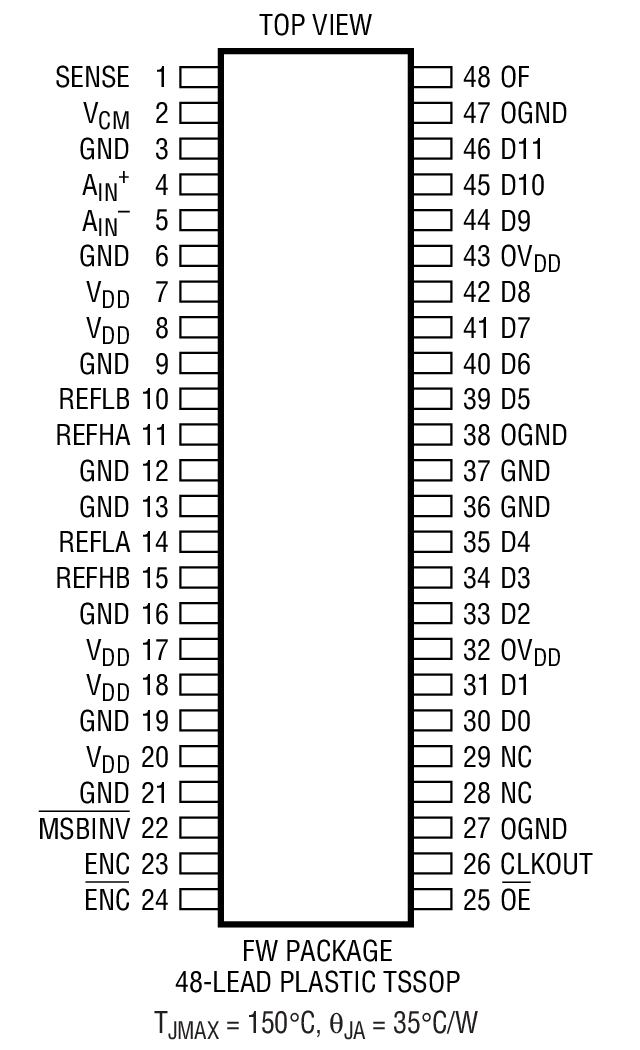

- 48 引脚 TSSOP 封装

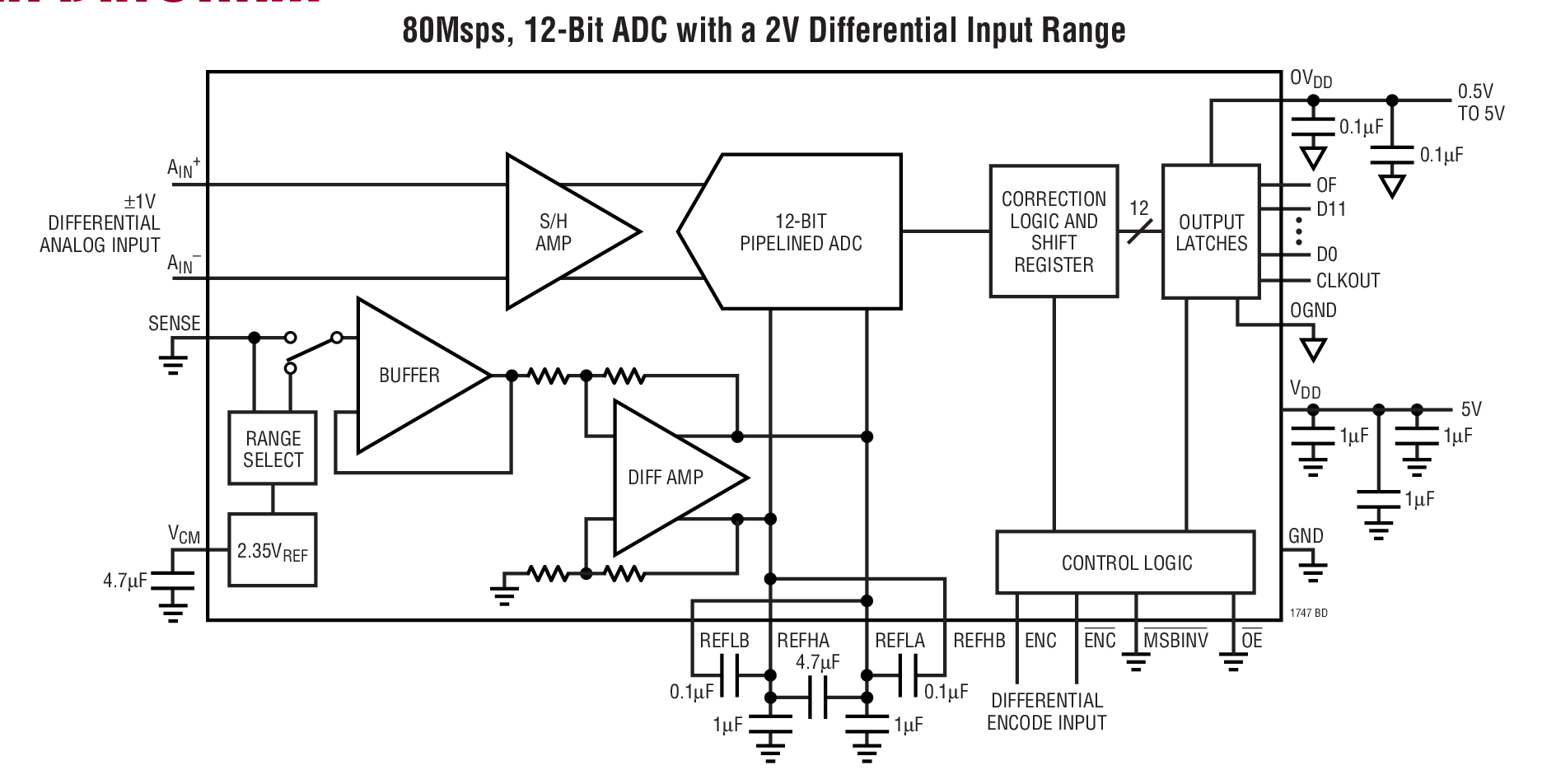

LTC®1747 是一款 80Msps、采样 12 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。±1V 和 ±1.6V 的引脚可选输入范围以及一种电阻器可编程模式使得 LTC1747 的输入范围能够针对多种多样的应用进行优化。
LTC1747 非常适合于要求苛刻的通信应用,其 AC 性能包括 72dB SNR 和 85dB 无杂散动态范围。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。DC 规格包括整个温度范围内的 ±1.5LSB INL 和 ±0.8LSB DNL。
数字接口可兼容 5V、3V、2V 和 LVDS 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC 和 ENC 输入进行差分驱动。另外,低噪声、高增益 ENC和 ENC 输入还可采用一个正弦信号进行驱动,并不会损害性能。一个单独的输出电源可在 0.5V 至 5V 的范围内工作,从而使其能容易地直接连接至任何低电压 DSP 或 FIFO。
LTC1747 采用具直通式引出脚配置的 TSSOP 封装,因而简化了电路板布局。
应用
- 电信
- 接收机
- 蜂窝基站
- 频谱分析
- 成像系统
