LTC1273

量产

具基准的 12 位、300ksps 采样 A/D 转换器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电源 5V 或 ±5V 操作
  • 300ksps 采样速率
  • 75mW (典型值) 功耗
  • 片内 25ppm/°C 基准
  • 内部同步时钟；无需时钟
  • 高阻抗模拟输入
  • 70dB S/(N + D) 和 77dB THD (在奈奎斯特频率)
  • ±1/2LSB INL 和 ±3/4LSB DNL 最大值 (A 级)
  • 在所有引脚上提供了针对 ESD 的保护
  • 24 引脚窄体 PDIP 和 SW 封装
  • 多种输入范围：
    • 0V 至 5V (LTC1273)
    • ±2.5V (LTC1275)
    • ±5V (LTC1276)

LTC®1273 / LTC1275 / LTC1276 是 300ksps、采样 12 位 A/D 转换器，它们仅从单 5V 或 ±5V 电源吸取 75mW 功率。这些易用型器件配有 600ns 采样及保持电路、精准基准和在内部修整的时钟。单极性和双极性转换模式提供了针对各种不同应用的灵活性。LTC1273 / LTC1275 / LTC1276 运用 LTBiCMOSTM 开关式电容器技术设计。

这些器件具有 25ppm/°C (最大值) 内部基准。LTC1273 采用单 5V 电源转换 0V 至 5V 单极性输入。LTC1275 / LTC1276 采用 ±5V 电源分别转换 ±2.5V 和 ±5V。最大 DC 规格包括 ±1/2LSB INL、±3/4LSB DNL 和 25ppm/°C 全标度漂移 (在整个温度范围内)。出色的 AC 性能包括 70dB S/(N + D) 和 77dB THD (在 150kHz 奈奎斯特输入频率)。

内部时钟针对 2.7μs 最大转换时间进行修整。该时钟自动地同步至每个采样命令，从而消除了同类竞争器件中常见的异步时钟噪声问题。这些器件的一个高速并行接口简化了至 FIFO、DSP 和微处理器的连接。

应用

  • 高速数据采集
  • 数字信号处理
  • 多路复用数据采集系统
  • 音频和电信处理
  • 频谱分析
LTC1273
具基准的 12 位、300ksps 采样 A/D 转换器

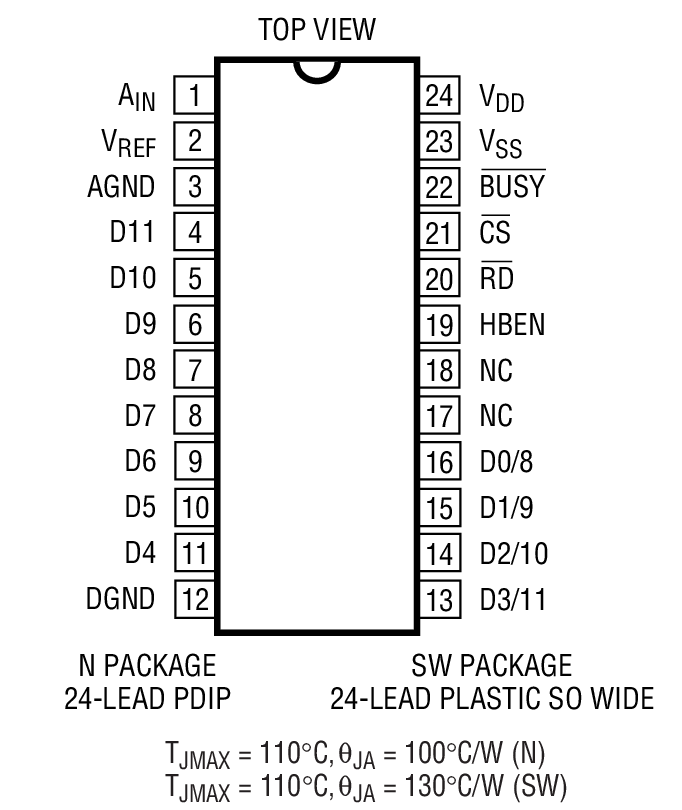

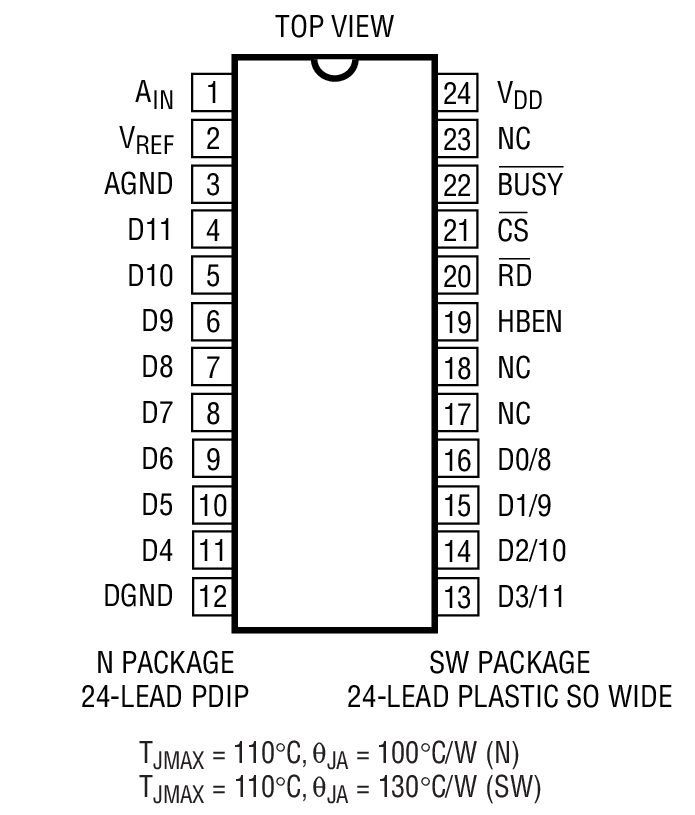

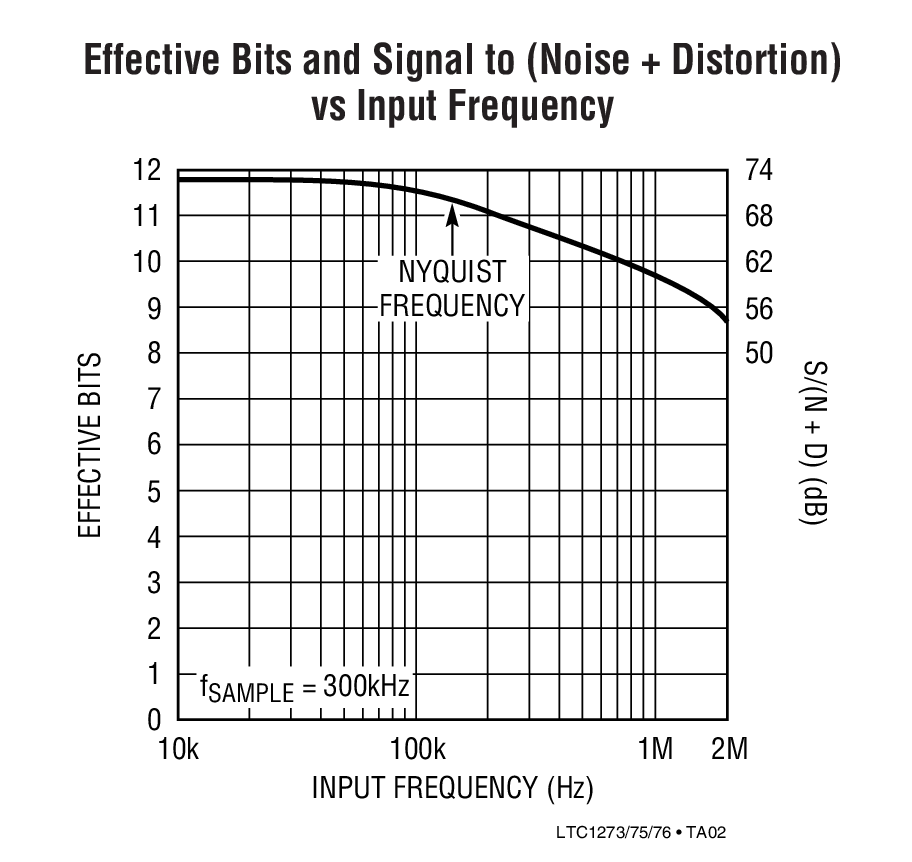

Single 5V Supply, 300ksps, 12-Bit Sampling A/D Converter Effective Bits and Signal to (Noise + Distortion) vs Input Frequency Product Package 1 Product Package 2
