概览

优势和特点

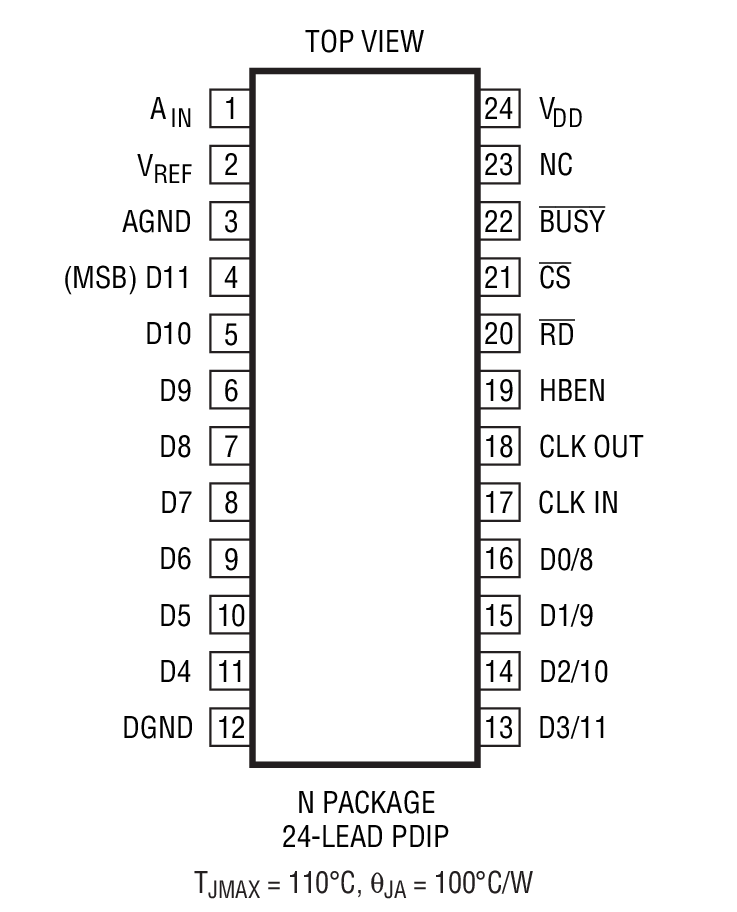

  • AD7572 接脚分布
  • 12 位分辨率
  • 3µs 和 8µs 转换时间
  • 片上采样和保持
  • 采样率高达  250kHz
  • 5V 单电源工作
  • 无需负电源
  • 片上 25ppm/°C 基准
  • 75mW (典型值) 功耗
  • 所有引脚均有 ESD 保护功能
  • 24 引脚窄式 DIP 和 SOL 封装

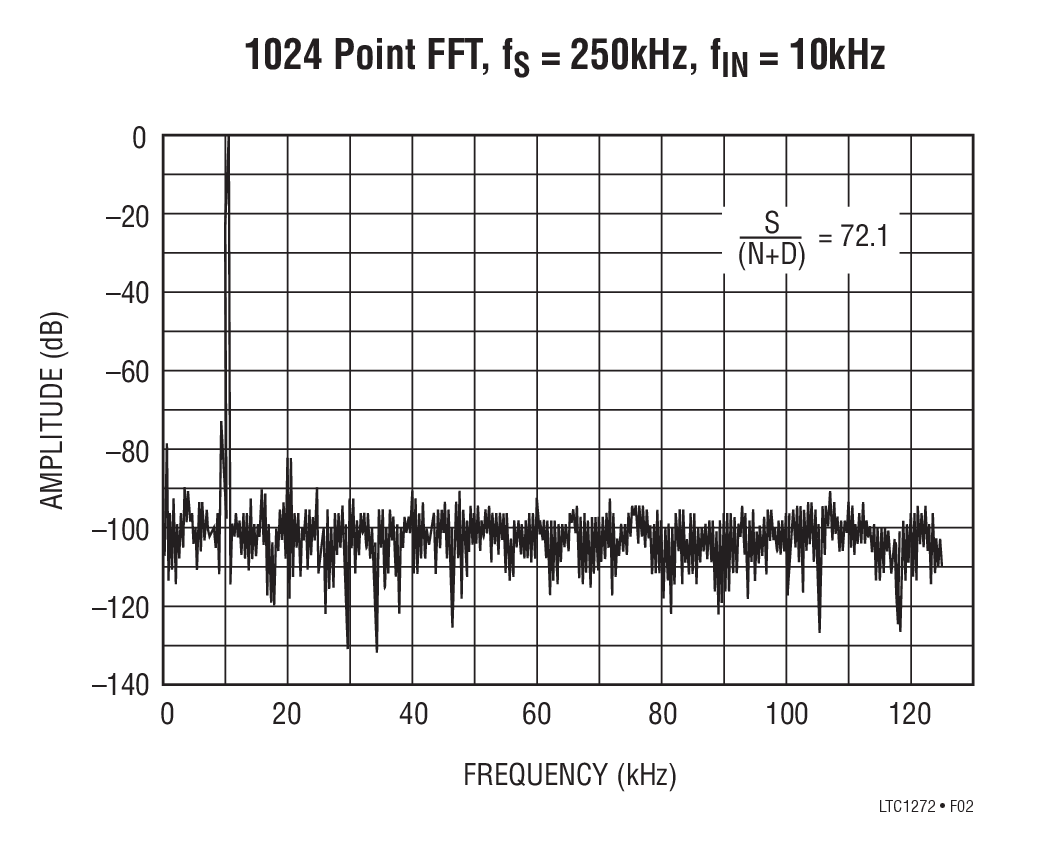

产品详情

LTC®1272 是一种 3µs、12 位连续接近式采样 A/D 转换器。其接脚线与业界标准的 AD7572 相同,并可提供更快的转换时间、片上采样和保持、以及单电源操作功能。它采用了 LTBiCMOS 开关电容器技术,以把一个高速 12 位 ADC 与快速、精确的采样和保持及一个精密基准组合起来。

LTC1272 采用单 5V 工作电源,但也可接受 AD7572 所要求的 5V/-15V 电源 (引脚 23 在 LTC1272 上未予连接,即 AD7572 的负电源引脚)。 LTC1272 具有与 AD7572 相同的 0V 至 5V 输入范围,但为了实现单电源操作,它提供一个 2.42V 基准输出而不用 AD7572 的 -5.25V。如果基准电容器极性反转且在转换操作之间留有 1µs 的采样和保持采集时间,则可插入 LTC1272 来顶替 AD7572。

输出数据可作为一个 12 位字或两个  8 位字节来读取。这使得能够容易地与 8 位以及更高位的处理器相连接。LTC1272 可与一个晶体振荡器或一个外部时钟一起使用,并有 3ms 和 8ms 两种速度等级。




应用

  • 高速数据采集
  • 数字信号处理 (DSP)
  • 复用数据采集系统
  • 单电源系统
