IH5048

CMOS模拟开关

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低电荷注入（典型值：10pC）
  • 静态电流低于1 mA
  • 与TTL和CMOS兼容
  • 低导通电阻（IH5048A最大值为25Ω）
  • 防闩锁结构

Maxim的IH5048-IH5051模拟开关专为需要极低漏电流的应用设计。它们具有极低的导通电阻（典型值30Ω）以及低于1μA的静态电源电流。开关控制输入与CMOS和TTL逻辑完全兼容。

这些开关是原始制造商器件的插件升级版本，其模拟信号范围以及开关导通和关断时间规格均有提升。它们还与IH5040系列模拟开关引脚兼容。IH5048系列采用16引脚DIP和SO封装。

应用

  • 精密采样保持电路
  • 换能器和传感器开关
  • 低电平信号调理
  • 电池供电仪器仪表
  • 可编程增益放大器
IH5048
CMOS模拟开关

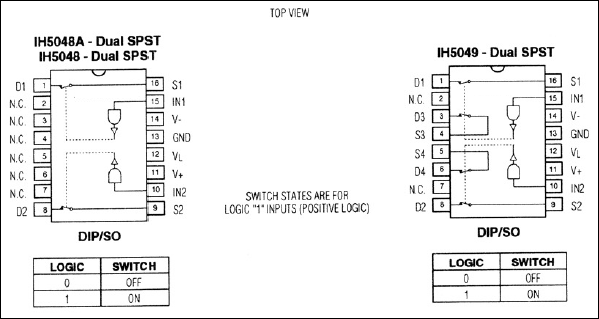

IH5048、IH5048A、IH5049：引脚配置
