概览

优势和特点

  • 改进的替代选择(请参阅“Maxim Advantage”完整数据手册的第3页)
  • 确保从超量程中恢复第一个读数
  • 板载显示驱动能力——无需外部电路
    • LCD—ICL7106
    • LED—ICL7107
  • 高阻抗CMOS差分输入
  • 低噪声(< 15µVP-P),无迟滞或超量程残留
  • 片内时钟和基准电压源
  • 真差分基准电压源和输入
  • 适合精密零点校准应用的真极性指示
  • 单芯片CMOS设计

产品详情

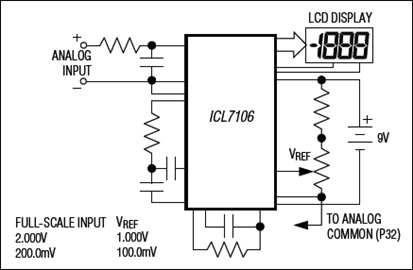

Maxim ICL7106/ICL7107均为单芯片模数转换器(ADC)。它们具有非常高的输入阻抗,不需要外部显示驱动电路。板载有源元件包括极性和数字驱动器、段解码器、基准电压和时钟电路。ICL7106将直接驱动非多路复用液晶显示器(LCD),而ICL7107将直接驱动共阳极发光二极管(LED)显示器。

多功能和高精度是这些转换器的固有特性。双斜率转换技术可自动抑制工业环境中常见的干扰信号。进行比率测量(欧姆或桥式传感器)时,真差分输入和参考特别有用。Maxim在ICL7106和ICL7107中添加了一个零积分器相位,消除了超量程残留和迟滞效应。最后,为提高精度,这些器件将翻转误差降至小于1个计数,并将零读数漂移降至小于1µV/°C。

这些器件用于广泛的数字仪表板应用。然而,大多数应用涉及模拟数据的测量和显示。



应用

  • 导电
  • 电流
  • 材料厚度
  • 压力
  • 电阻
  • 速度
  • 温度
  • 电压

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

配套产品推荐

ICL7107 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ICL7107CMH+D 材料声明 质量和可靠性 Metric Quad Flatpack
ICL7107CMH+TD 材料声明 质量和可靠性 Metric Quad Flatpack
ICL7107CPL+ 材料声明 质量和可靠性 Plastic Dual-In-Line, Wide (0.6in)
ICL7107CQH+D 材料声明 质量和可靠性 Plastic Leaded Chip Carrier
ICL7107CQH+TD 材料声明 质量和可靠性 Plastic Leaded Chip Carrier
Wafer Fabrication Data
