HMCAD1512

过期

8位、双通道450 MS/s或单通道900 MS/s ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8位高速单通道/双通道ADC
    单通道模式： FSmax = 900 MSPS
    双通道模式： FSmax = 450 MSPS
  • 集成交叉点开关（多路复用阵列）
  • 1X至50X数字增益
    高达32X无失码
  • 内部低抖动可编程时钟分频器
  • 超低功耗
    650 mW（包括I/O，900 MSPS时）
  • 从休眠状态启动的时间：0.5 μs；从掉电状态启动的时间：15 μs
  • 内部基准电压源电路，无需外部元件
  • 粗调和精调增益控制
  • 针对每个ADC提供数字增益精调能力
  • 内部失调校正
  • 电源电压：1.8 V
  • 控制接口引脚具有1.7 - 3.6 V CMOS逻辑电压
  • 串行LVDS/RS DS输出
  • 7x7 mm QFN 48引脚(LP7D)封装



HMCAD1512是一款多功能、高性能、低功耗模数转换器(ADC)，采用时间交错技术来提升采样速率。 集成式交叉点开关激活用户选择的输入。

该器件集成2个ADC，用户可以交错配置，以便作为单通道或双通道使用。 在单通道模式下，可以选择两个输入中的任意一个作为单个ADC通道的有效输入。 在双通道模式下，可以为每一个ADC通道选择两个输入中的任意一个。 （HMCAD1512不支持四通道模式。 需要四通道时应当采用HMCAD1511）。

内部低抖动可编程时钟分频器使得针对所有工作模式采用单个时钟源成为可能。 HMCAD1512基于专利结构，采用内部基准电压源电路、串行控制接口和串行LVDS/RSDS输出数据。 数据和帧同步时钟用于接收机的数据捕捉。 内部1至50X数字粗调增益的ENOB大于7.5（最高16X增益），可通过数字方式实现示波器增益设置。 针对每一个ADC可单独设置内部数字精调增益，以便校准增益误差。

通过串行控制接口(SPI)，可向ADC施加各种模式和配置设置。 每个通道都可独立掉电，并且数据格式可通过此接口选择。 可使用单个外部引脚设置全芯片空闲模式。 寄存器设置决定了此引脚的确切功能。

HMCAD1512设计为可轻松与多个供应商提供的现场可编程门阵列(FPGA)实现接口。

应用

  • 点对点微波链路
  • 数字示波器
  • 卫星接收机


HMCAD1512

8位、双通道450 MS/s或单通道900 MS/s ADC

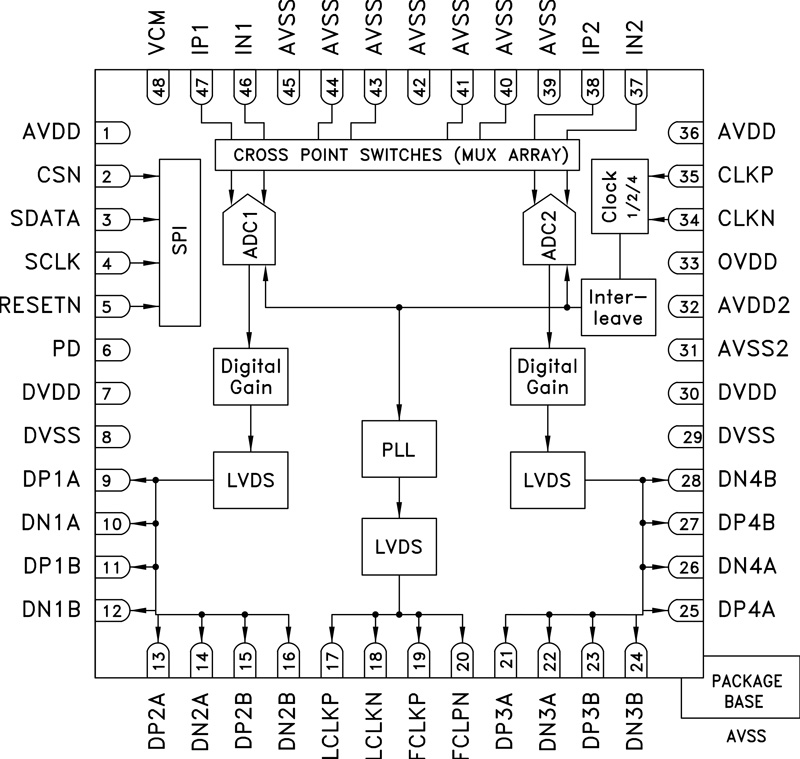

HMCAD1512 Functional Block Diagram
