DS9107: iButton Capsule Data Sheet (Rev. 2)11/20/2009PDF137K
概览
产品详情
iButton®套是一个用来保护温度记录器iButton (DS1921及DS1922系列)的机械外套，起到防潮、防溶解和防压的作用。器件提供为iButton内部提供IP68保护(参考应用笔记4126：iButton数据记录器和iButton套的IP (进入防护)等级。保护登记超过“ATM防水3级”要求。

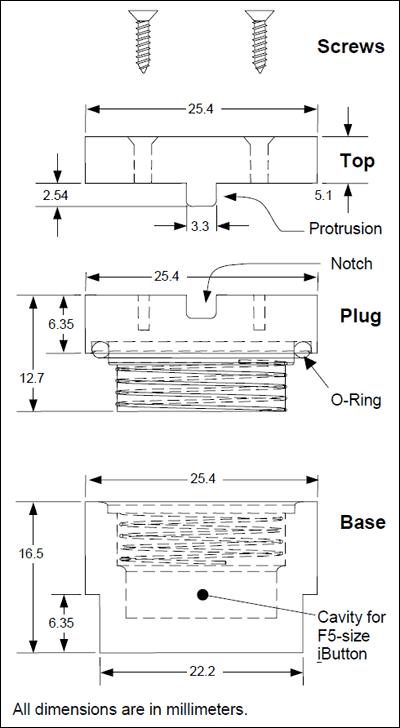

DS9107包括一个F5型iButton安装底座，一个密封套子用的O型垫圈以及一个带有两个螺孔、可以把iButton套安装在电缆上的不锈钢螺盖，这可用于测量液体内不同深度的温度。电缆可以插入到螺盖的凹槽内，由两边的突出部分实现定位。
底座、螺塞和端塞都使用聚苯硫醚(PPS)制造。选择这种材料主要取决于其机械性能(长期和短期暴露在高温下保持稳定的特性)，固有的阻燃性和优异的抗化学性能(与蒸汽、强碱、燃料以及酸呈惰性反应)。虽然PPS在200°C以下不会融解，但它易受到氯代烃侵蚀。硅脂O形垫圈与PPS的温度和化学性质匹配。另外，它还可以抵御阳光、臭氧、氧气和紫外线。螺丝的化学稳定性则不可与PPS和硅树脂相比拟。
应用
- 高压灭菌器
- 饮料生产流程监视
- 科学研究
- 海水温度监测
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
DS9107 Reliability Data1/12/2023PDF19K
-
iButton数据记录器和iButton帽的IP (进入防护)等级1/25/2008
-
iButton Data Loggers5/17/2019
