特性
- 用于ibutton®贴装的紧凑型单件式全金属夹
- 超薄ibutton贴片
- 由0.25mm厚的镀锡磷铜制成
- 可承受表面贴装所需的高温
- 可焊接、铆接或螺钉安装
- 与含铅和无铅焊接工艺兼容
- 适用于F3和F5 ibutton

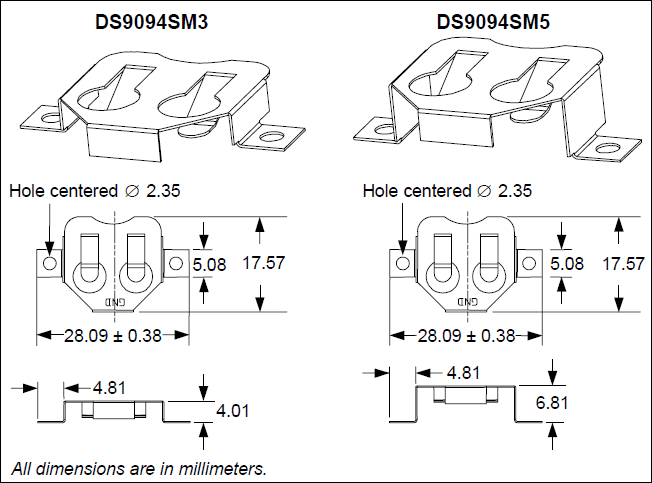

DS9094SM是一款低成本表面贴装器件,用于将16.3mm ibutton固定在印刷电路板上。两个兼作接地触点的弹簧将ibutton压到印刷电路板上的数据垫上。无需特殊工具即可插入和拔出ibutton。为了尽可能改进效果,印刷电路板上的数据触点应在至少3.81µm的镍上镀上一层至少0.76µm的硬金。
