DS8500

HART调制解调器

更多 showmore-icon

极少的外部元件和小尺寸20引脚TQFN封装,有效降低系统成本和尺寸

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 单芯片、半双工1200bps FSK调制、解调器
  • 数字信号处理可保证在干扰环境中提供可靠的输入信号检测
  • 正弦波输出信号,具有最低的谐波失真
  • 只需少量外部元件,提供节省空间的解决方案
  • 标准的3.6864MHz晶体元件
  • 符合HART协议物理层规范要求
  • 2.7V至3.6V工作电压
  • 285µA (最大值)工作电流
  • 节省空间、5mm x 5mm x 0.8mm、20引脚TQFN封装
更多细节
show more Icon

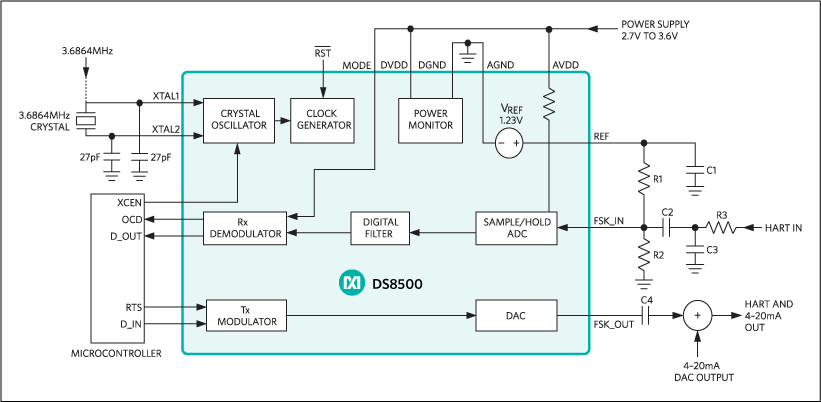

DS8500是一款单芯片、可寻址远程传感器通道(HART®)的调制解调器,满足HART协议物理层规范要求。该器件集成了1200Hz/2200Hz FSK信号调制、解调功能,具有极低功耗,由于集成了数字信号处理功能,只需很少的外部器件。输入信号通过模/数转换器(ADC)采样,然后进行数字滤波/解调。该架构确保在干扰环境下能进行可靠的信号检测。输出数字模拟转换器(DAC)产生正弦波,并提供一路低噪信号,该信号可在1200Hz和2200Hz之间连续切换。发送时,通过禁用接收电路实现低功耗,反之亦然。DS8500理想用于低功耗过程控制变送器。

应用

  • 4mA到20mA环路供电变送器,用于温度、压力、流量及电平测量
  • HART调制解调器接口连通
  • HART多路复用器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS8500-JND+
  • HTML
  • HTML
DS8500-JND+T&R
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

DS8500-KIT

DS8500评估板

zoom

DS8500-KIT

DS8500评估板

DS8500评估板

特性和优点

  • 评估板提供完整的板载HART通信链,支持快速、简便评估
  • HART主机和现场设备电路示例演示两种最常见的HART连接配置
  • HART注册的调制解调器IC
  • 板载隔离型4mA–20mA通信环路
  • MAXQ622 USB微控制器,含演示固件
  • 外部连接允许对DS8500的其它配置进行高级评估

产品详情

DS8500评估板(EV kit)为评估DS8500 HART®调制解调器提供了方便、快捷的平台,允许通过演示模式快速评估,或者使用HART Communication Foundation (属于FieldComm Group)工具进行深度评估。

应用

  • 4mA到20mA环路供电变送器,用于温度、压力、流量及电平测量
  • HART调制解调器接口连通
  • HART多路复用器
参考电路

参考电路 1

MAXREFDES16

Novato (MAXREFDES16#):支持HART的4-20mA环路供电温度传感器

zoomopens a dialog

MAXREFDES16

Novato (MAXREFDES16#):支持HART的4-20mA环路供电温度传感器

Novato (MAXREFDES16#):支持HART的4-20mA环路供电温度传感器

特性和优点

  • 2、3或4线RTD传感器输入
  • 测量温度范围:-200°C至+850°C
  • 工作电压范围:-40℃至+85℃
  • 0.03°C温度分辨率
  • +23°C时量程误差< 0.05%或±0.2°C(以较大者为准)
  • 在工作范围内的量程误差< 0.1%或±1.0°C
  • 电源电压范围:12V至40V
  • 200µA RTD激励电流
  • 自动补偿3线RTD的导线电阻
  • 4–20mA电流环路输出
  • 10Ω至1kΩ环路负载
  • 高速通道可寻址远程传感器(HART)通信协议需要230Ω的最小负载
  • 传感器开路检测
  • NAMUR下限:< 3.2mA
  • NAMUR上限:可编程范围为20.5mA至> 24mA
  • 环路限流器: 30mA ±5mA
  • 兼容HART协议
查看参考设计详情 external link
