DS80C310

量产

高速微控制器

数据手册 (Rev. 5)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 80C32兼容
    • 8051引脚和指令集兼容
    • 全双工串行端口
    • 三个16位定时器/计数器
    • 256字节暂存区RAM
    • 复用地址/数据总线
    • 地址64kB ROM和64kB RAM
  • 高速架构
    • 4个时钟/机器周期(8051 = 12)
    • 运行DC至33 MHz时钟速率
    • 121ns内的单周期指令
    • 双数据指针
    • 通过可选的可变长度MOVX访问快/慢RAM/外设
  • 总共10个中断源，其中6个为外部中断源
  • 内部上电复位电路
  • 向上兼容DS80C320
  • 采用40引脚塑料DIP、44引脚PLCC和44引脚TQFP封装

DS80C310是一款快速的80C31/80C32兼容微控制器。它采用重新设计的处理器内核，不会浪费时钟和存储器周期。因此，在相同的晶体速度下，它执行每条8051指令的速度比原始架构快1.5倍到3倍。使用相同的代码和相同的晶体，典型应用的速度提高了2.5倍。DS80C310提供33MHz的最大晶体速度，从而使表观执行速度达到82.5MHz（约2.5倍）。

DS80C310与标准80C32引脚兼容，并包含三个定时器/计数器、256字节RAM和串行端口等标准资源。它还提供双数据指针(DPTR)以加速块数据存储器移动。它还可以在2到9个机器周期之间调整MOVX数据存储器访问的速度，以便灵活地选择外部存储器和外设。DS80C310提供与DS80C320的向上兼容性。
DS80C310
高速微控制器

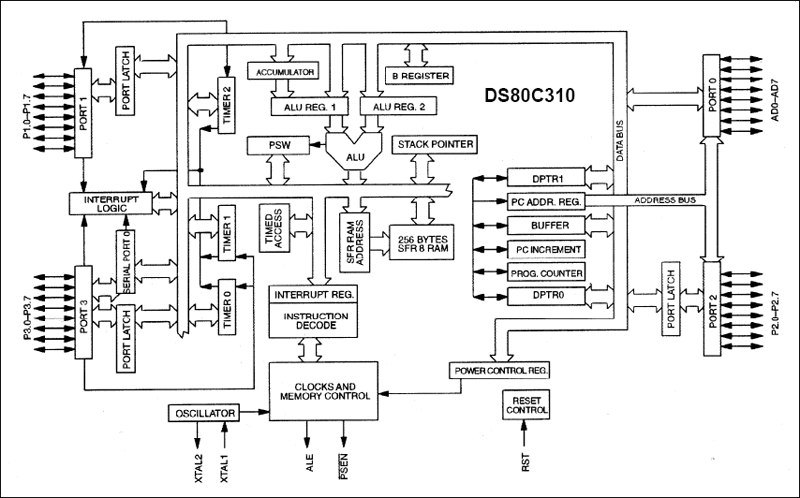

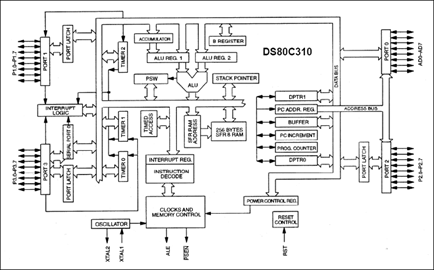

DS80C310：原理框图
