DS3502: High-Voltage NV I²C Potentiometer Data Sheet (Rev. 1)3/17/2009PDF156K
概览
优势和特点
- 128抽头位置
- 端至端电阻∶ 10kΩ
- I²C兼容串行接口
- 地址引脚允许多达四片DS3502共享一条I²C总线
- 数字部分工作电压∶ 2.5V至5.5V
- 模拟部分工作电压∶ 4.5V至15.5V
- 工作温度∶ -40°C至+100°C
- 10引脚µSOP封装
产品详情

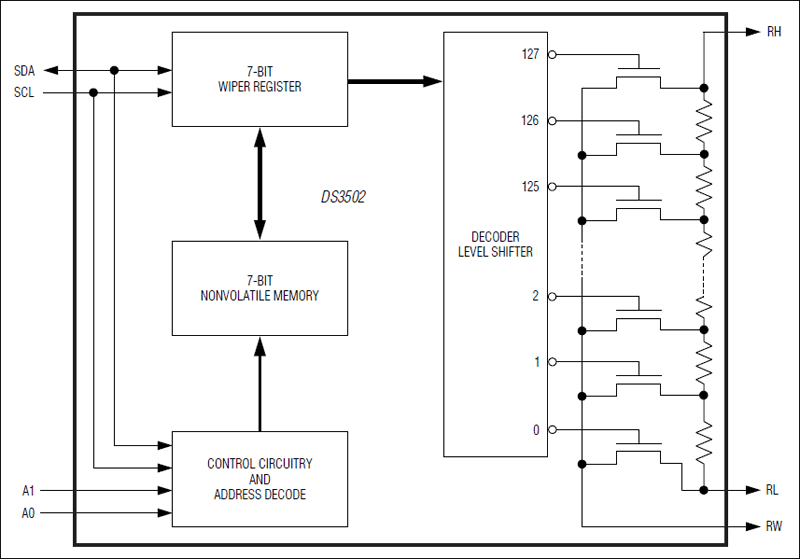

DS3502是一款7位、非易失(NV)数字电位器，具有高达15.5V的输出电压范围。该器件可通过I²C兼容接口对其进行编程，接口工作速度可高达400kHz。电位器的最低和最高输出电压可通过施加在RL和RH输入端的外部电压来设置。
应用
- 仪表与工业控制
- 机械POT替代品
- TFT-LCD VCOM校准
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
