DS28E84

DeepCover耐辐射、高容量、1-Wire安全认证器

更多 showmore-icon

提供经济的椭圆曲线公钥安全认证,有效保护医疗设备

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 高耐辐射能力,允许用户在医疗灭菌之前进行编程制造或校准数据
    • 承受高达50kGy (千戈瑞) 辐射
    • 10Kb一次可编程(OTP),用于用户数据、密钥和证书
    • 15Kb安全FRAM,用于用户数据和证书
  • ECC-P256计算引擎
    • FIPS 186 ECDSA P256签名和验证
    • ECDH密钥交换,用于建立会话密钥
    • ECDSA认证读/写可配置存储器
  • SHA-256计算引擎
    • FIPS 180 MAC,用于安全下载/引导
    • FIPS 198 HMAC,用于双向安全认证和可选GPIO控制
  • ECDH SHA-256 OTP (一次性密码本)加密读/写可配置存储器(使用ECDH生成的密钥)
  • 一个GPIO引脚,带有可选的安全认证控制
    • 漏极开路,4mA/0.4V
    • 可选SHA-256或ECDSA安全认证开/关以及状态读取
    • 可选ECDSA证书,在多块哈希算法之后设置为开/关,实现安全下载
  • TRNG带有NIST SP 800-90B兼容熵源,带有读出功能
  • 可选芯片产生的私钥/公钥对,用于ECC运算,或SHA256加密功能
  • 17位一次性可设置、非易失仅递减计数器,带安全认证读操作
  • 唯一且不可更改的工厂编程64位识别码(ROM ID)
    • 可选输入数据元素,用于加密和密钥运算
  • 高级1-Wire协议,将接口减小为单触点
  • 工作范围:3.3V ±10%,0°C至+50°C
  • 1-Wire IO引脚具有±8kV HBM ESD保护
  • 6引脚、3mm x 3mm、TDFN封装
更多细节
show more Icon

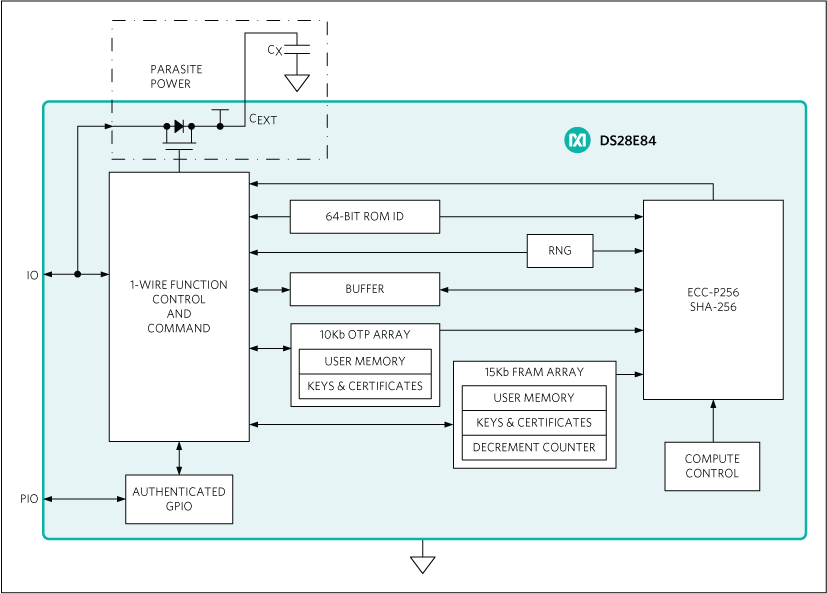

S28E84为耐辐射安全认证器,提供一组核心的加密工具,集成非对称(ECC-P256)和对称(SHA-256)加密功能。除了硬件加密引擎提供的安全服务外,器件也集成FIPS兼容真随机数发生器(RNG)、10Kb安全OTP,OTP、15Kb FRAM、可编程GPIO,以及唯一的64位ROM识别码(ROM ID)。

ECC公钥/私钥功能采用NIST定义的P-256曲线,包括FIPS 186兼容的ECDSA签名发生和验证,支持双向对称密钥认证模式。SHA-256密钥功能兼容FIPS 180,可灵活地配合ECDSA使用或独立使用,实现多种HMAC功能。

GPIO引脚可通过命令控制工作,包括配置,支持安全认证和非安全认证操作,包括基于ECDSA的密码可靠模式,支持主机处理器安全引导。

DeepCover®嵌入式安全方案采用多重先进的安全机制保护敏感数据,提供最高等级的密钥存储安全保护。为防止器件级安全攻击,实施了入侵和非入侵反制措施,包括有源芯片屏蔽、密钥存储器加密,以及基于算法的方法。

应用

  • 配件和外设安全认证
  • 医疗耗材安全认证
  • 医疗工具/附件识别和校准
  • 安全引导或下载固件和/或系统参数
  • 安全储存主机控制器的密钥

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS28E84Q+T
  • HTML
  • HTML
DS28E84Q+U
  • HTML
  • HTML

评估套件 2

reference details image

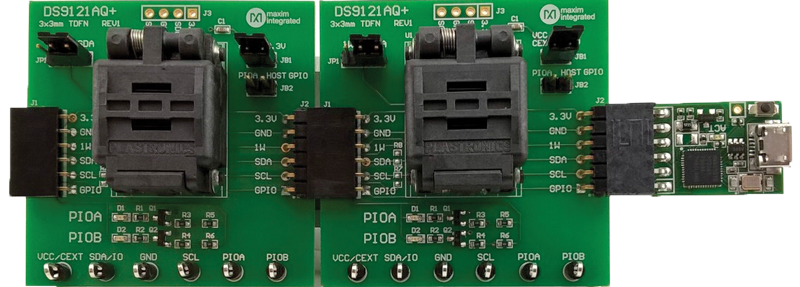

DS28E84EVKIT

DS28E84和DS2476评估套件

zoom

DS28E84EVKIT

DS28E84和DS2476评估套件

DS28E84和DS2476评估套件

特性和优点

  • 演示DS28E84 DeepCover®耐辐射1-Wire安全认证器的特性
  • 演示DS2476 DeepCover安全协处理器的特性
  • 记录1-Wire/I2C通信日志,帮助固件设计师理解DS28E84和DS2476
  • 1-Wire/I2C USB适配器可在任意PC上创建虚拟COM端口
  • 完全兼容USB规范v2.0
  • 软件可在Windows 10、Windows 8和Windows 7 (64位和32位版本)上运行
  • 3.3V ±3% 1-Wire工作电压
  • 便利的板载测试点和TDFN插座
  • 根据申请提供评估软件

产品详情

DS28E84评估系统(EV系统)提供熟悉DS28E84特性所必需的硬件和软件。评估系统包括5片采用6引脚TDFN封装的DS28E84/DS2476、2片评估TDFN接口板的DS9121AQ+和DS9481P-300# USB转I2C/1-Wire®适配器。评估系统可在Windows® 10、Windows 8和Windows 7操作系统(64位和32位)上运行。评估系统为熟悉DS28E84和DS2476的特性提供了方便的用户界面。

应用

  • 配件和外设安全认证
  • 医疗耗材安全认证
  • 医疗工具/附件识别和校准
  • 安全引导或下载固件和/或系统参数
  • 安全储存主机控制器的密钥

DS9481P-300

USB转1-Wire/I2C适配器

zoom

DS9481P-300

USB转1-Wire/I2C适配器

USB转1-Wire/I2C适配器

特性和优点

  • 驱动程序支持Windows 10、Windows 7操作系统
  • 1-Wire/I2C USB适配器可在Windows、Linux和Mac操作系统上创建虚拟的COM端口
  • 枚举DS2480B命令集
  • 对1-Wire执行3.3V读写操作
  • 支持标准和过驱1-Wire通信
  • 强上拉至3.3V提供1-Wire EEPROM、环境传感器和加密设备所需的其他电流
  • 1-Wire有源上拉支持长线路
  • 通过SDA和SCL上拉实现3.3V I2C操作
  • 支持100kHz和400kHz的I2C速度
  • 6引脚插口接口
  • 完全符合USB规范v2.0要求

产品详情

DS9481P-300是一款USB转1-Wire®/I2C适配器,可轻松地将PC连接到1-Wire和I2C器件。该适配器为6引脚插口连接器提供信号,与支持3.3V数据I/O电平的1-Wire和I2C器件进行通信。DS9481P-300驱动器在Windows® 10、Windows 8和Windows 7操作系统64位和32位版本上运行。虚拟化的COM端口提供方便的通信接口。
