DS28E50

具有ChipDNA PUF保护的DeepCover安全SHA-3认证器

更多 showmore-icon

利用强加密安全认证和先进物理加密保护您的开发投入

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 可靠反制措施,防御安全攻击
    • 拥有专利的物理不可克隆功能确保器件数据安全
    • 主动监测芯片屏蔽,对企图入侵进行监测并做出反应
    • 所有储存的数据采用加密保护,防止侦测
  • 安全散列算法对外设进行认证
    • FIPS 202兼容的SHA-3算法,支持质询/应答安全认证
    • FIPS 198兼容的密钥散列信息验证代码(HMAC)
    • TRNG具有NIST SP 800-90B兼容的熵源
  • 附加特性便于集成到最终应用
    • 17位一次性可设置、非易失仅递减计数器,带安全认证读操作
    • 一个GPIO引脚,带有可选的安全认证控制
    • 2Kb EEPROM,可用于用户数据、密钥和控制寄存器
    • 唯一且不可更改的工厂编程64位识别码(ROM ID)
    • 单触点,1-Wire接口与主机通信,速率为11.7kbps和62.5kbps
    • 工作电压范围:3.3V ±10%,-40°C至+85°C
    • 6引脚TDFN-EP封装(3mm x 3mm)
更多细节
show more Icon

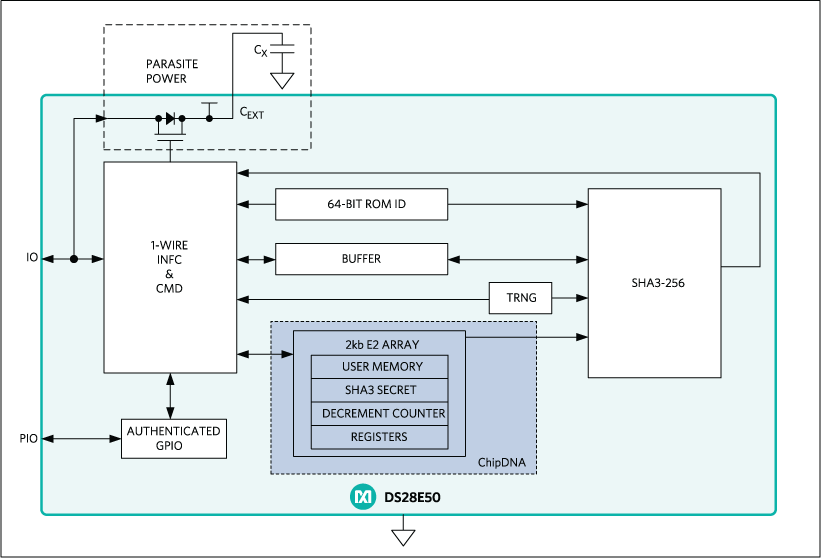

DS28E50安全认证器将FIPS202兼容安全散列算法(SHA-3)质询和响应认证与Maxim拥有专利的ChipDNA技术结合在一起,后者的物理不可克隆功能(PUF),为实现针对安全攻击的终极保护提供了经济有效的解决方案。ChipDNA方法利用半导体器件在晶圆制造期间自然发生的随机特征变化,ChipDNA电路生成一个唯一输出值,该值在时间、温度和工作电压上是可重复的。任何探测或观测ChipDNA操作的尝试都将改变底层电路特征,防止侦测芯片加密功能使用的唯一值。DS28E50利用ChipDNA输出作为密钥内容,对器件储存的全部数据进行安全加密。利用ChipDNA能力,器件提供一组基于集成电路的核心加密工具,包括SHA-3引擎、FIPS/NIST兼容真随机数发生器(TRNG)、2Kb安全EEPROM、仅递减计数器和唯一的64位ROM识别码(ROM ID)。唯一的ROM ID用作加密运算的基本输入参数,也作为应用中的电子序列号。DS28E50通过单触点1-Wire®总线通信,支持标准速率和高速率。通信采用1-Wire协议,ROM ID作为多器件1-Wire网络中的节点地址。

应用

  • 医疗传感器和工具安全认证
  • IoT节点安全认证
  • 外设认证
  • 打印机墨盒识别及安全认证
  • 授权管理的参考设计
  • 受限耗材安全管理

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS28E50G+T
  • HTML
  • HTML
DS28E50G+U
  • HTML
  • HTML
DS28E50Q+T
  • HTML
  • HTML
DS28E50Q+U
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 2, 2022

- 2238

DESIGN

DS28E50Q+T

量产

DS28E50Q+U

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 2, 2022

- 2238

arrow down

DESIGN

DS28E50Q+T

量产

DS28E50Q+U

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

DS28E50EVKIT

DS28E50 评估板

zoom

DS28E50EVKIT

DS28E50 评估板

DS28E50 评估板

特性和优点

  • 演示DS28E50 DeepCover® SHA3 1-Wire安全认证器的特性
  • 演示DS2477 DeepCover® SH3安全协处理器
  • 记录1-Wire通信日志,帮助固件设计师理解DS28E50以及DS2477
  • 1-Wire/I2C USB适配器可在任意PC上创建虚拟COM端口
  • 完全兼容USB规范v2.0
  • 软件兼容Windows 10和Windows 7。
  • 便利的板载测试点和TDFN插座

产品详情

DS28E50评估系统(EV系统)提供演示DS28E50和DS2477的特性所必需的硬件和软件。评估系统包括5片6引脚TDFN封装的DS28E50和DS2477、1片带有TDFN插座的DS9121BQ+和DS9481P-300# USB转I2C/1-Wire®的适配器。评估软件可在Windows® 10和Windows 7操作系统上运行。评估系统为演示DS28E50和DS2477的特性提供了方便的用户界面。注意,此处介绍的评估软件是可以从Maxim网站下载的Light版本。

应用

  • 医疗传感器和工具安全认证
  • IoT节点安全认证
  • 外设认证
  • 打印机墨盒识别及安全认证
  • 授权管理的参考设计
  • 受限耗材安全管理
参考电路

参考电路 1

MAXREFDES9008: C-Source Reference for Operating the DS28E50 Combined with a DS2477 from a Cortex-M4 Microcontroller

C-Source Reference for Operating the DS28E50 Combined with a DS2477 from a Cortex-M4 Microcontroller

zoomopens a dialog

maxrefdes9008

C-Source Reference for Operating the DS28E50 Combined with a DS2477 from a Cortex-M4 Microcontroller

C-Source Reference for Operating the DS28E50 Combined with a DS2477 from a Cortex-M4 Microcontroller

特性和优点

  • 1-Wire DS28E50 provides SHA3-256 Challenge/ Response Authentication
  • DS2477 SHA3-256 Coprocessor stores a system secret securely and performs authentication
  • 1-Wire Master DS2477 for Optimized 1-Wire I/O Communication
  • Cotex-M4 compatible software libraries for the DS28E50 and DS2477
  • C-Code example software to show how to fully authenticate devices
查看参考设计详情 external link
