特性
- 16384位电可编程只读存储器(EPROM),采用更为经济的单根信号线加地线的接口方式
- 工厂激光刻度的、唯一经过测试的64位注册码(8位家族码 + 48位序列码 + 8位CRC校验码),确保准确跟踪每个器件,因为每个器件的注册码不可能相同
- 内置多点控制器,保证兼容于其他1-Wire网络产品
- EPROM划分为64个256位页面,用于随机存储数据包
- 为防止数据丢失,每个存储页面均可进行永久性的写保护
- 该芯片具有“只添加”存储功能,当在EPROM内存储其它数据时,也不会破坏已有数据
- 结构设计上允许软件来对一个旧存储页进行修补数据,而不需要新打开一个可编程也
- 将控制线、地址线、数据线、电源和可编程信号线集于一条总线
- 直接与微处理器的一个口线连接、通信速率可达16.3kbps
- 8位家族码通知读写器按照DS2505要求进行通信
- 当读写器首次上电时进行在线检测应答
- 低成本TO-92或6引脚TSOC表面贴装
- 在-40°C至+85°C温度范围内,读取数据电压范围为2.8V至6.0V;在-40°C至+50°C温度范围内,编程电压范围为11.5V至12.0V

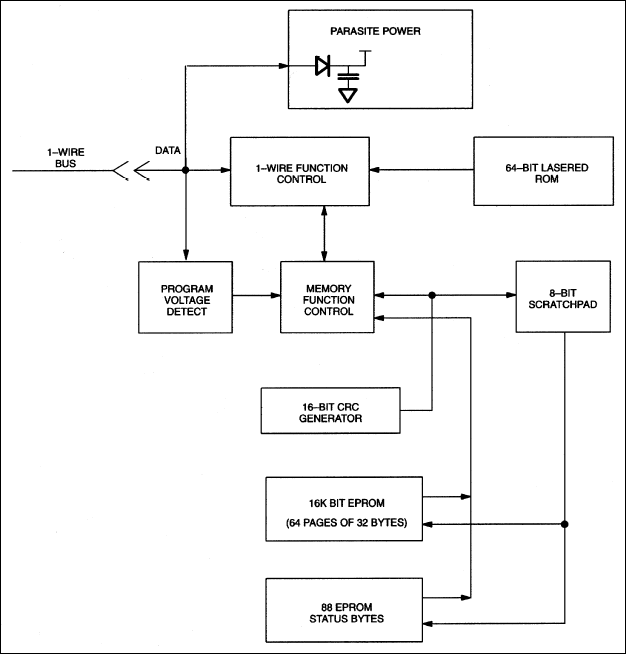

DS2505为16k位只添加存储器,可以识别和存储与产品相关的信息。这个标签或特殊产品的信息可以通过最少的接口访问,例如微控制器的一个端口引脚。DS2505有一个工厂刻度的注册码,其中包括:48位唯一序列码、8位CRC校验码和8位家族码(0Bh),以及16K位的用户可编程EPROM。DS2505进行编程和读取操作的电源全部来自于1-Wire®通信线。采用1-Wire协议,即仅通过一条信号线和一条地线,实现数据的串行传输。可以对整个器件进行编程,并根据需要加入写保护。也可以采用顺序编程该器件,多次编程添加新的数据,而不是覆盖已有的数据。注意:每位只能由逻辑1编程为逻辑0,但永远不能从逻辑0改为逻辑1。当某页或某些页不再有效时,他们可以被那些驻留在其他页面地址的新数据或更新数据所取代,这种页面地址重定向功能允许软件修补数据,从而加强了该器件作为一个独立数据库的灵活性。工厂对每片DS2505刻入的48位序列号保证其唯一性,以精确跟踪每个器件。常用的TO-92或TSOC封装提供了一种紧凑的结构,允许采用标准安装设备处理器件在电路板上的安装或连接。典型应用包括存储校准系数、维护记录、资产跟踪、产品修正状态和访问代码等。
