DS2417: 1-Wire时钟芯片，带有中断 Data Sheet (Rev. 2)1/1/1900PDF177K
概览
优势和特点
- 实时时钟(RTC)，完全兼容1-Wire® MicroLAN接口
- 与DS2404使用的二进制时间/日期表示方法相同，分辨率为1秒
- 25°C下的时钟精度为±2分钟/月
- 可编程中断输出，用于系统唤醒
- 通信速率为16.3kb/s
- 唯一、工厂光刻并经过测试的64位识别码(8位家族码 + 48位序列号 + 8位CRC校验码)，保证绝对可溯，因为没有两片相同的器件
- 8位家族码向总线主机表明器件通信要求
- 内置多点控制器确保与其它MicroLAN产品兼容
- 工作在较宽VDD电压范围：2.5V至5.5V @ -40°C至+85°C
- 低功耗，振荡器工作时的典型耗流为200nA
- 紧凑、低成本6引脚TSOC和倒装芯片封装
产品详情

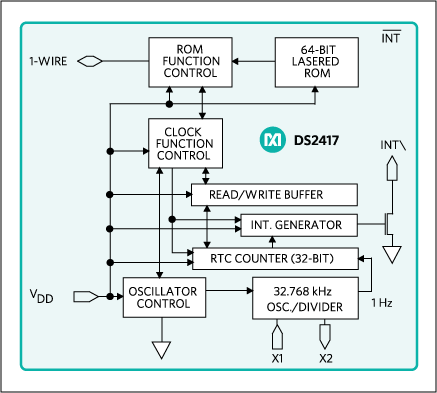

DS2417 1-Wire时钟芯片带有中断，以最少硬件为储存和读取重要时间信息提供简单方案。DS2417包含唯一的光刻ROM和实时时钟/日历(作为二进制计数器)。与器件通信只需一个引脚。通过使用备份电源，数据为非易失，允许独立工作。DS2417可用于增加功能，例如日期、时间和日期戳、日志等，适用于所有微控制器电子设备或嵌入式应用。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
DS2417 Reliability Data1/12/2023PDF17K
-
Maxim晶片级封装安装指南1/4/2005
-
1-Wire搜索算法12/5/2003
-
Reading and Writing 1-Wire® Devices Through Serial Interfaces3/29/2001
-
How to Build a 1-Wire® Evaluation Kit5/14/2012
-
理解倒装芯片和晶片级封装技术及其应用6/28/2007
-
用软件实现1-Wire®通信9/16/2004
-
理解和运用Maxim iButton产品中的循环冗余校验(CRC)8/25/2004
-
DS2480B串行接口1-Wire®线驱动器的使用8/6/2004
-
1-Wire软件资源指南和器件说明6/28/2004
-
White Paper 5: Using 1-Wire APIs for Data Sheet Commands6/7/2002
