DS1558Y

看门狗时钟,带有NV RAM控制器

更多 showmore-icon

从可选的分离元件到DS155X看门狗时钟模块

产品详情
特性
  • 集成了实时时钟(RTC)、电源失效控制电路以及NV RAM控制器
  • 访问时钟寄存器的方式与静态RAM相同;这些寄存器占用16个顶部RAM地址
  • 世纪寄存器
  • 采用小型钮扣锂电池及低漏电流的SRAM,在工作电源断电条件下,时间和数据可维持10年以上
  • 精确的上电复位
  • 可编程的看门狗定时器和RTC报警
  • BCD编码的世纪、年、月、日、星期、时、分、秒,同时具有自动闰年补偿至2100年
  • 电池电压高低指示标志
  • 电源失效写保护允许±10% VCC电源容差
更多细节
show more Icon

DS1558为完备的、2000年兼容(Y2KC)的、实时时钟/日历(RTC),具有RTC报警、看门狗定时器、上电复位、电池监控以及NV SRAM控制器。用户访问DS1558中所有寄存器都通过完整数据资料中的图1所示的字节宽度接口来实现。RTC寄存器包含24小时制BCD格式的世纪、年、月、日、星期、时、分、秒数据。对于每月天数及闰年的修正均自动完成。

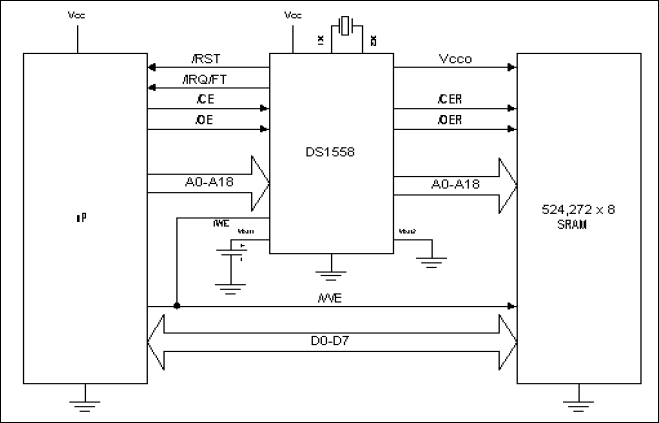

DS1558的RTC寄存器占用SRAM地址空间,不断地检测A0-A18地址总线。当访问任何高16位地址空间,DS1558将禁用SRAM的/CER和/OER信号,将读和写重新定向至DS1558内的RTC寄存器。DS1558所用SRAM地址空间可达524,272。假设DS1558未使用的地址线被连接到VCC,则可以使用较小容量的SRAM。

RTC寄存器为双缓冲,分为内外两组。用户可以直接访问外组寄存器。 可以禁止时钟/日历更新至外组寄存器,从而允许用户访问静态数据。如果内部振荡器被启动,则内组寄存器将被不断地更新,而不管外组寄存器如何设置,以保证维持精确的RTC信息。

DS1558具有中断(/IRQ/FT)和复位(/RST)用来控制CPU运行。当RTC寄存器值与用户设定的报警值匹配,/IRQ/FT中断输出将产生一个外部中断。当器件由系统电源供电后,中断功能始终有效,它通过编程设定,也可以在备份电池供电状态下产生中断,以用于唤醒系统。另外,/IRQ/FT输出也可以用作CPU看门狗定时器。监控CPU的运行情况,如果在设定的时间内没有检测到正确的运行,将产生一个中断或复位输出。DS1558上电复位可用来检测系统掉电或失效,维持CPU进入安全复位状态,直到返回到正常供电及稳定状态,/RST输出用于此功能。

DS1558也包含自身电源失效电路,一旦VCC电源进入超出容差状态,无论VCCI是否起出容差,都将通过禁止/CE输入,实现在此状态下自动保护时钟和SRAM中的数据。而当VCCI低于VBAT时,外部电池接通,为时钟和外围SRAM供电。此特性提供了高度的数据安全性,以避免在较低VCC电源下所带来的不可预测系统运行。
