DS1501

量产

Y2K兼容、看门狗实时时钟

产品模型: 9

Viewing:

概述

BCD编码的世纪、年、月、日、星期、时、分、秒，且具有自动闰年补偿至2100年
可编程的看门狗定时器及RTC报警
世纪寄存器、与Y2K兼容的RTC
工作电压为+3.3 (W)或+5V (Y)
精确的上电复位
电源控制电路通过日期/星期/时间报警或按键闭合信号，唤醒系统上电
256字节电池备份SRAM
备份电池输入
+25°C时，DS1511的精度大于±1分/月
星期几/日期报警寄存器
晶振选择位允许RTC利用6pF或12.6pF的晶振工作(DS1501)
电池电压高低指示标志
提供芯片(DS1501)或具有内置电池和晶振的集成模块(DS1511)

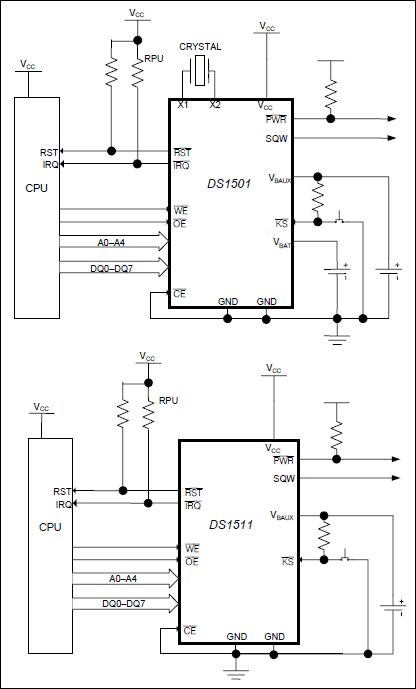

DS1501/DS1511为完备的、2000年兼容的、实时时钟/日历(RTC)，具有RTC报警、看门狗定时器、上电复位、电池监控、256字节非易失(NV) SRAM以及一个32.768kHz的频率输出。用户访问DS1501/DS1511中所有寄存器都通过完整数据资料中的图8所示的字节宽度接口来实现。RTC寄存器采用24小时二进制编码的十进制(BCD)格式，包含世纪、年、月、日、星期、时、分、秒等数据。对于每月天数及闰年的修正均自动完成。

应用

备用电池系统
消费类电子
办公设备
远端系统
电信交换机

产品模型: 9

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
DS1501WZ+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501WZ+T&R	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501WZN+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501WZN+T&R	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501YN+	28-PDIP-600_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501YZ+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501YZ+T&R	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501YZN+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
DS1501YZN+T&R	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
