DS1315
量产隐含时钟芯片
- 产品模型
- 14
Viewing:
概述
- 实时时钟可记录百分之一秒、秒、分、时、星期、日期、月和年
- 自动闰年校正有效期至2100年
- 无需地址空间即可与RTC通信
- 为SRAM的备用电池提供非易失性控制器功能
- 支持冗余电池连接以实现高可靠性应用
- 完整的±10% VCC工作范围
- +3.3V或+5V电源
- 提供工业（–40°C至+85°C）工作温度范围

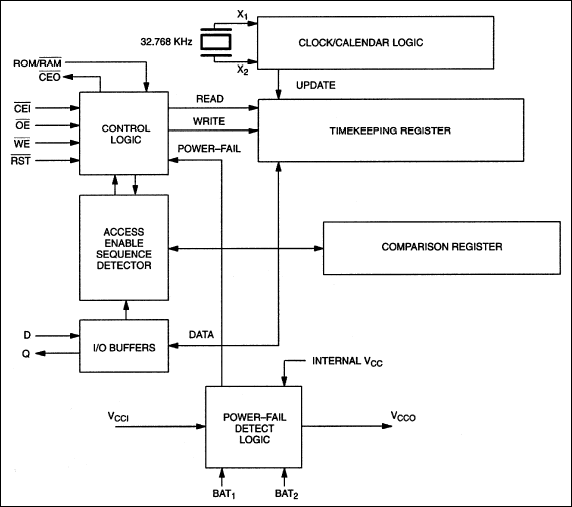

DS1315幻象时间芯片集成了CMOS计时器和非易失性存储器控制器。在没有电源的情况下，外部电池可维持计时操作并为CMOS静态RAM提供电源。该计时器可记录百分之一秒、秒、分、时、星期、日期、月和年信息。对于少于31天的月份，该月的最后一天会自动调整，包括闰年更正。该计时器以两种格式之一运行：24小时模式或带AM/PM指示器的12小时模式。非易失性控制器提供了将CMOS RAM转换为非易失性存储器所需的所有支持电路。DS1315可以与RAM或ROM进行接口，而不会在存储器中留下空隙。
参考资料
数据手册 2
可靠性数据 1
用户手册 1
设计笔记 6
技术文章 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1315-33+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1315-5+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1315E-33+ | Thin Shrink Small-Outline Package | ||
| DS1315E-5+ | Thin Shrink Small-Outline Package | ||
| DS1315EN-33+ | Thin Shrink Small-Outline Package | ||
| DS1315EN-33+T&R | Thin Shrink Small-Outline Package | ||
| DS1315N-5+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1315S-33+ | Small-Outline IC, Wide (0.3in) | ||
| DS1315S-33+T&R | Small-Outline IC, Wide (0.3in) | ||
| DS1315S-5+ | Small-Outline IC, Wide (0.3in) | ||
| DS1315S-5+T&R | Small-Outline IC, Wide (0.3in) | ||
| DS1315SN-33+ | Small-Outline IC, Wide (0.3in) | ||
| DS1315SN-33+T&R | Small-Outline IC, Wide (0.3in) | ||
| DS1315SN-5+ | Small-Outline IC, Wide (0.3in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 11, 2018 - 1754N ASSEMBLY |
||
| DS1315E-33+ | 量产 | |
|
12月 8, 2016 - 1613_ERRATA ASSEMBLY |
||
| DS1315EN-33+ | 量产 | |
| DS1315EN-33+T&R | 量产 | |
