DS12R885

带有恒压涓流充电器的RTC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 为充电电池或超级电容提供涓流充电
  • 可选的Intel或Motorola总线时序
  • RTC计数秒、分、时、星期、日期、月份和年份,闰年补偿至2100年
  • 具有三个独立可屏蔽中断标志位的中断输出
  • 定时闹钟可以每秒一次或每日一次
  • 122µs至500ms周期速率
  • 时钟结束时更新周期标志
  • 14字节的时钟和控制寄存器
  • 114字节带清0输入的通用NV RAM
  • 可编程的方波输出
  • 自动的电源故障检测和切换电路
  • +5.0V或+3.3V工作电源
  • 工业级温度范围
  • DS12CR887是密封DIP (EDIP)模块,带集成的电池与石英晶体
  • DS12R887是BGA模块,表面贴装封装,带集成的石英晶体和充电电池
更多细节
show more Icon

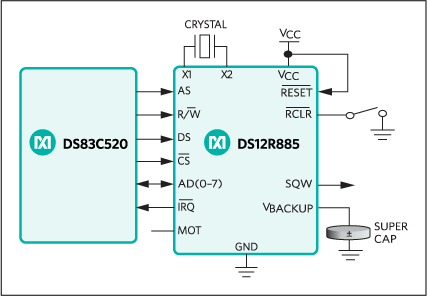

DS12R885是一款与DS12885实时时钟(RTC)功能兼容的替代品。该器件提供RTC/日历、定时闹钟、三个可屏蔽的中断和一个通用中断输出、可编程方波以及114字节电池备份的静态RAM。少于31天的月份,月末日期可自动调整,其中包括闰年补偿。该器件还可以工作在24小时或带AM/PM指示的12小时格式。一个精密的温度补偿电路用来监视VCC的状态。如果检测到主电源故障,该器件可以自动切换到备用电源供电。VBACKUP引脚用于支持可充电电池或超级电容,内部包括一个始终有效的涓流充电器。DS12R885可以通过一个多路复用的单字节宽接口访问,该接口支持Intel和Motorola模式。DS12CR887和DS12R887将DS12R885与石英晶体和电池集成在一起。

应用

  • 嵌入式系统
  • 网络集线器、交换机和路由器
  • 安全系统
  • 电表
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS12R885S-33+
  • HTML
  • HTML
DS12R885S-33+T&R
  • HTML
  • HTML
DS12R885S-5+
  • HTML
  • HTML
DS12R885S-5+T&R
  • HTML
  • HTML
