DS1250Y

4096k非易失SRAM

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 6
特性
  • 无外部电源时最少可以保存数据10年
  • 掉电期间数据被自动保护
  • 替代512k x 8易失静态RAM、EEPROM及闪存
  • 没有写次数限制
  • 低功耗CMOS操作
  • 70ns的读写存取时间
  • 第一次上电前,锂电池与电路断开、维持保鲜状态
  • ±10% VCC工作范围(DS1250Y)
  • 可选择的±5% VCC工作范围(DS1250AB)
  • 可选的工业级温度范围:-40°C至+85°C,指定为IND

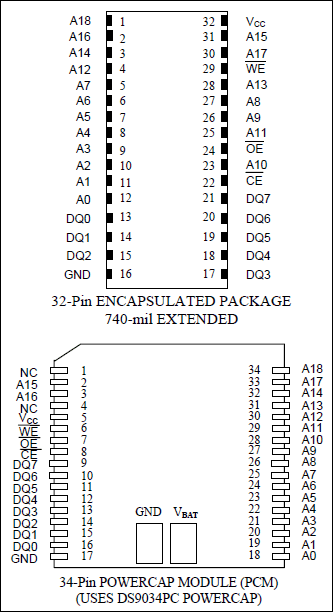

  • JEDEC标准的32引脚DIP封装
  • PowerCap模块(PCM)封装
    • 表面贴装模块
    • 可更换的即时安装PowerCap提供备份锂电池
    • 所有非易失SRAM器件提供标准引脚
    • 分离的PCM用常规的螺丝起子便可方便拆卸
更多细节
show more Icon

DS1250 4096k、非易失SRAM为4,194,304位、全静态非易失SRAM,按照8位、524,288字排列。每个完整的NV SRAM均自带锂电池及控制电路,控制电路连续监视VCC是否超出容差范围,一旦超出容差范围,锂电池便自动切换至供电状态、写保护将无条件使能、防止数据被破坏。DIP封装的DS1250器件可以直接用来替代现有的512k x 8静态RAM,符合通用的单字节宽、32引脚DIP标准。 PowerCap模块封装的DS1250器件为表面贴安装、通常与DS9034PC PowerCap配合构成一个完整的非易失SRAM模块。该器件没有写次数限制,可直接与微处理器接口、不需要额外的支持电路。

产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1250Y-100+
  • HTML
  • HTML
DS1250Y-100IND+
  • HTML
  • HTML
DS1250Y-70+
  • HTML
  • HTML
DS1250Y-70IND+
  • HTML
  • HTML
DS1250YP-70+
  • HTML
  • HTML
DS1250YP-70IND+
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 2, 2015

- 1479L

ASSEMBLY

DS1250Y-100+

量产

DS1250Y-100IND+

量产

DS1250Y-70+

量产

DS1250Y-70IND+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 2, 2015

- 1479L

arrow down

ASSEMBLY

DS1250Y-100+

量产

DS1250Y-100IND+

量产

DS1250Y-70+

量产

DS1250Y-70IND+

量产
