DAC8426

量产

四通道、8位电压输出CMOS DAC,内置10V基准电压源

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 无需调整,全温度范围内总误差最大值±1 LSB
  • 单芯片上集成四个电压输出DAC
  • 10 V内部带隙基准电压源
  • 采用+15 V单电源供电
  • 全温度范围内快速50 nS数据加载时间
  • 与PM-7226和AD7226引脚兼容,无需外部基准电压源

DAC-8426是一款完整的四通道电压输出DAC,内置基准电压源。这款产品可以直接插入用户目前使用10 V外部基准电压源的任何现有7226插口中使用。不再需要外部基准电压源。DAC-8426的内部基准电压源经过激光调整,精度为±0.4%,温度系数为25ppm/°C,具有5mA的外部负载驱动能力。

DAC-8426在单芯片上集成四个8位电压输出CMOS DAC。通过10 V输出带隙基准电压源设置锁存器和接口控制逻辑。

当写选通为低电平有效时,由地址输入选择的四个锁存器之一从8位数据总线输入加载。所有的数字输入均兼容TTL/CMOS(5V)。片内放大器可采用单电源或双电源驱动最高10mA负载。片内基准电压源始终与内部DAC相连,可提供5mA来驱动外部器件。

尺寸小、功耗低、单位通道成本低等特性使DAC-8426成为采用多个D/A转换器而又不牺牲电路板空间的应用的理想之选。由于减少了器件数量,系统可靠性得以提升。

ADI公司拥有先进的氧化物、硅门极CMOS工艺,因而可在同一块芯片上生产DAC-8426的模拟和数字电路。此外,配合ADI公司高度稳定的薄膜R-2R电阻梯形网络,也有助于DAC之间的匹配和温度跟踪。

DAC8426
四通道、8位电压输出CMOS DAC,内置10V基准电压源

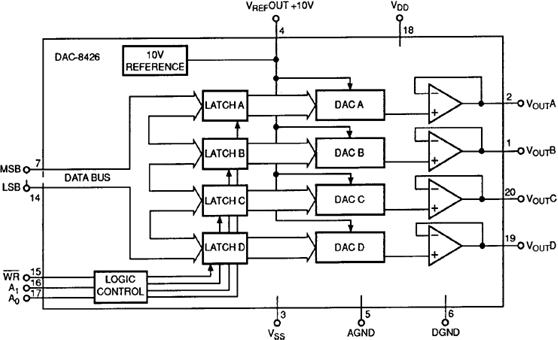

DAC8426 Functional Block Diagram
