概览
优势和特点
- 提高的防静电能力
- 减少多DAC系统中的地址解码：三线接口，支持任意数量的DAC
一个数据线路
一个CLK线路
一个负载线路
- 快速、灵活的微处理器接口，串行控制系统
- 缓冲数字输出引脚，轻松以菊花链方式连接多个DAC
- -40°C至+85°C扩展工业温度范围
产品详情

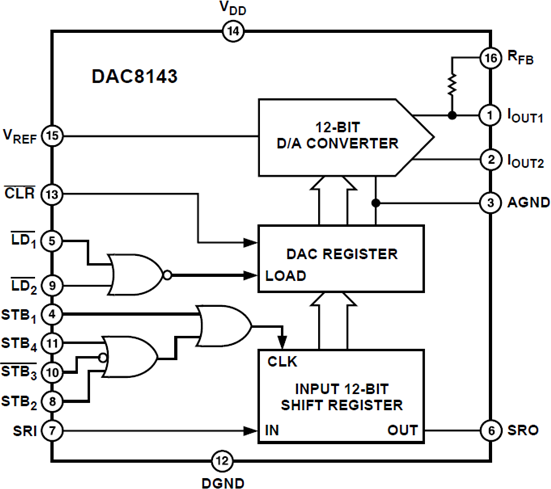

DAC8143是一款12位串行输入菊花链数模转换器。设计用于多串行DAC系统，可以极大地简化DAC的串行菊花链接过程。菊花链功能可以节省地址解码线路，从而简化多封装DAC设计中的逻辑接口问题。
DAC8143是数据采集和过程控制系统的理想选择，借助广泛的外部参考电压源和输出I-V转换器运算放大器产品，使用户在选择输出电压范围时具有极大的灵活性。
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| DAC8143FPZ | 材料声明 | 质量和可靠性 | 16-Lead PDIP | |
| DAC8143FSZ | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| DAC8143FSZ-REEL | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| Wafer Fabrication Data |
