概览

优势和特点

  • 微分非线性:±1/2 LSB
  • 非线性度: 0.05%
  • 快速建立时间:250 ns
  • 高电源电压:-5 V至+10 V
  • 差分输出:0 至 4 mA
  • 保证单调性:12 位
  • 低满量程温度系数:10 ppm/°C
  • TTL、CMOS、ECL、PMOS/NMOS电路接口
  • 低功耗:225 mW
  • 工业标准AM6012引脚排列
  • 提供裸片形式

产品详情

DAC312系列12位乘法数模转换器具有高速性能,可在整个商业工作温度范围内保证实现0.012%的微分非线性度。

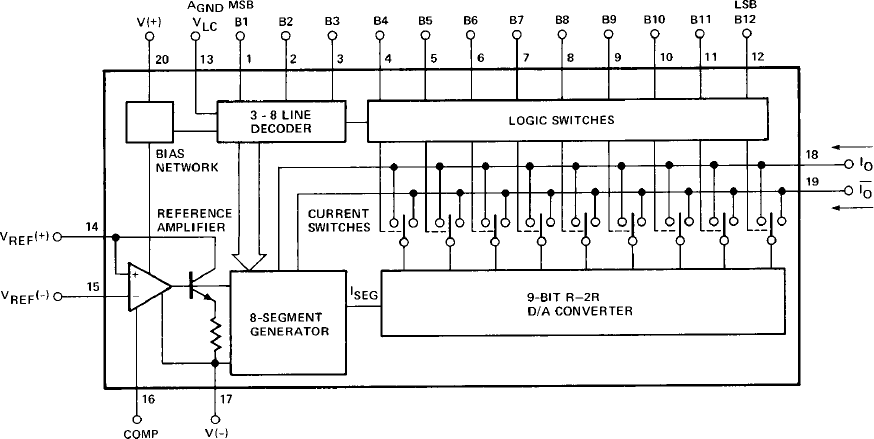

DAC312结合一个9位主控D/A转换器和一个3位(MSB)段发生器,构成一款低成本的精密12位D/A转换器。这种技术可以确保非常一致的步长(最多偏离理想值±1/2 LSB),单调性最高达12位,差分电流输出的积分非线性度达0.05%。为了达到与12位R-2R梯形电阻设计相同的性能,需要温度积分非线性度达1/2 LSB (0.012%)。

250 ns的建立时间、低毛刺能量和低功耗三种特性是重视电路设计细节和严格过程控制带来的结果。与所有常见逻辑系列的直接接口则通过逻辑阈值端实现。

DAC312的其他特性包括高电源电压、低漂移(低至10 ppm/°C)和卓越的电源抑制比(±.001% FS/%(Δ)V。工作电压范围为+5/-11 V至±18 V,电源电压为低值时,功耗为225 mW,电源电压为高值时,绝对最大功耗为375 mW。

DAC312拥有出色的保证规格、单芯片可靠性和低成本等特点,是A/D转换器、数据采集系统、视频显示驱动器、可编程测试设备等要求低功耗和完整的输入/输出多功能性的应用的理想构建模块。

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
DAC312ER 材料声明 质量和可靠性 20-Lead CerDIP
DAC312FR 材料声明 质量和可靠性 20-Lead CerDIP
DAC312HPZ 材料声明 质量和可靠性 20-Lead PDIP
DAC312HSZ 材料声明 质量和可靠性 20-Lead SOIC (Wide)
DAC312HSZ-REEL 材料声明 质量和可靠性 20-Lead SOIC (Wide)
