概览

优势和特点

  • 全球 NTSC/PAL/SECAM 颜色解调支持
  • 一个 10 位 ADC,每个通道 4 倍过采样率,适用于 CVBS、S 视频模式和 YPrPb
  • 4 个带有片内抗锯齿滤波器的模拟视频输入通道
  • 对 CVBS(复合)、S 视频 (Y/C) 和 YPrPb(分量)的视频输入支持
  • 完全差分、伪差分和单端 CVBS 视频输入支持
  • NTSC/PAL/SECAM 自动检测
  • 高达 4 V 共模输入范围解决方案
  • 卓越的共模抑制功能
  • 5 行自适应梳状滤波器和 CTI/DNR 视频增强
  • 采用自适应峰值白电平模式的集成式 AGC
  • 快速切换功能
  • ACE
  • 下抖动(8 位到 6 位)
  • Rovi 复制保护检测
  • 8 位 ITU-R BT.656 YCrCb 4:2:2 输出以及 HS、VS 或场同步
  • 支持电传文本 (WST) 的全功能 VBI 数据切片器
  • 提供掉电模式
  • 双线串行 MPU 接口(兼容 I2C)
  • 单个 1.8 V 电源(可能)
  • −40°C 至 +105°C 的汽车级工作温度范围
  • −40°C 至 +85°C 的工业级工作温度范围

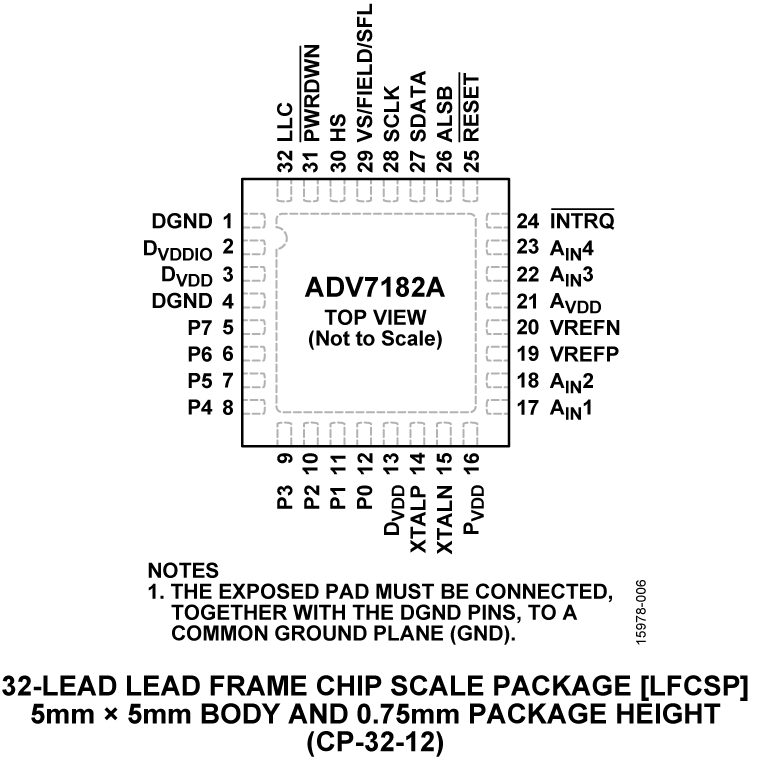

  • 32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP
  • 符合汽车应用要求

产品详情

ADV7182A 具有与 ADV7182 相同的引脚排列,其软件与后者兼容。

ADV7182A 是一种通用的单片多格式视频解码器,用于自动检测标准模拟基带视频信号,并将其转换为 YCbCr 4:2:2 分量视频数据流。

ADV7182A 的模拟输入采用单个 10 位模数转换器 (ADC) 和片内差分到单端转换器,以适应在不需要外部放大器电路的情况下,直接连接差分、伪差分或单端 CVBS。

ADV7182A 中的标准定义处理器 (SDP) 可自动检测 CVBS(复合)、S 视频 (Y/C) 和 YPrPb(分量)形式的 NTSC、PAL 和 SECAM 标准。模拟视频可转换为兼容 8 位 ITU-R BT.656 接口标准的 4:2:2 分量视频数据流。此外,还提供外部同步计时信号。

ADV7182A 采用节省空间、LFCSP 表面贴装且兼容 RoHS 的封装。它提供 −40°C 至 +105°C 的汽车级工作温度范围以及 −40°C 至 +85°C 的工业级工作温度范围,这使得该设备成为汽车、工业和消费应用领域的理想之选。

ADV7182A 必须根据评估板脚本文件中提供的 I2C 写入内容进行配置。

应用

  • 高级驾驶辅助系统
  • 汽车娱乐信息系统
  • 实现视频安全性的 DVR
  • 媒体播放器


产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

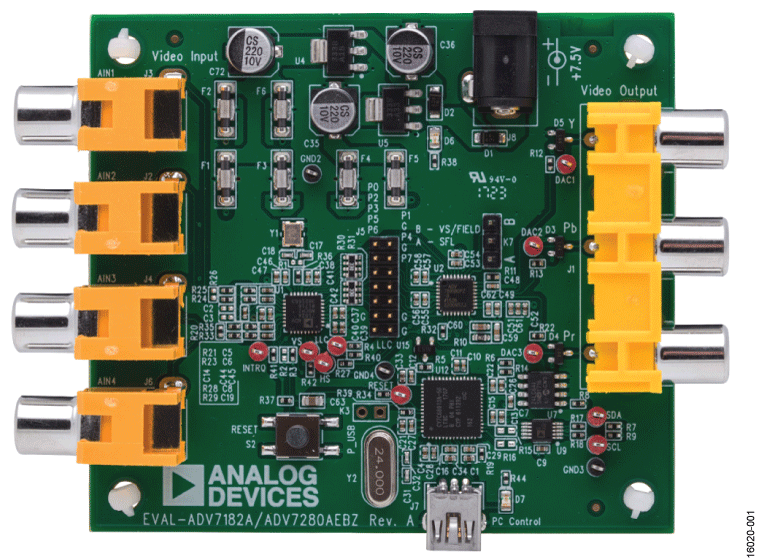

评估套件 (1)
