概览

优势和特点

  • 吞吐速率:240 MSPS
  • 10位数模转换器(DAC)
  • RS-343A/RS-170兼容输出
  • 互补输出
  • DAC输出电流范围:2 mA至18.5 mA
  • TTL兼容输入
  • 内部基准电压源
  • 采用5 V或3.3 V单电源供电

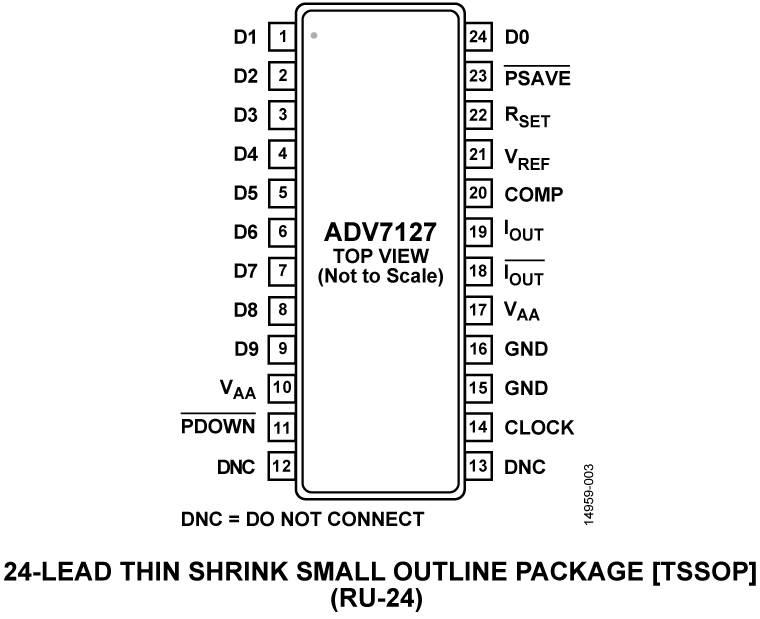

  • 24引脚超薄紧缩小型封装(TSSOP)
  • 低功耗
  • 低功耗待机模式
  • 关断模式
  • 工业温度范围:−40°C至+85°C

产品详情

ADV7127是一款单芯片高速DAC。内置一个带片内基准电压源的10位视频DAC、互补输出、一个标准TTL输入接口以及高阻抗模拟输出电流源。

它有一个10位宽输入端口。只需一个5 V或3.3 V单电源和时钟便能工作。

ADV7127采用互补金属氧化物半导体(CMOS)工艺制造。其单芯片CMOS架构为更强大的功能和低功耗提供了保障,ADV7127采用24引脚TSSOP封装,内置关断模式和片内基准电压源电路。

产品聚焦

  1. 240 MSPS吞吐量。
  2. 保证10位单调性。
  3. 与各种高分辨率彩色图形系统兼容,包括RS-343ARS-170

应用

  • 数字视频系统(1600 × 1200100 Hz时)
  • 高分辨率彩色图形
  • 数字无线电调制
  • 图像处理
  • 仪器仪表
  • 视频信号重构
  • 直接数字频率合成器(DDS)
  • 无线局域网(LAN)

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ADV7127JRUZ240 材料声明 质量和可靠性 24-Lead TSSOP
ADV7127KRUZ140 材料声明 质量和可靠性 24-Lead TSSOP
ADV7127KRUZ50 材料声明 质量和可靠性 24-Lead TSSOP
ADV7127KRUZ50-REEL 材料声明 质量和可靠性 24-Lead TSSOP
Wafer Fabrication Data
