ADUCM420

具有 MDIO 接口的 12 位模拟输入/输出、Arm Cortex-M33 的精密模拟微控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 模拟输入/输出
    • 多通道、12-位、2 MSPS ADC
      • 高达 12 个外部通道
      • 片内裸片温度监视器
      • 3 个电源监视器通道
      • 单端模式
      • 0 V 至 VREF 模拟输入范围
      • 输入缓冲区
    • 12 位电压输出 DACs
      • 8× 0 V 至 2.5 V, 1 kΩ 负载
      • 4× 0 V 至 2.5 V, 2.5 kΩ 负载
    • 1.25 V 或 2.5 V 片内低漂移基准电压源
      • 缓冲的 1.25 V 或 2.5 V 输出
    • 4 个电压比较器
  • 微控制器
    • 32 位 Arm Cortex-M33 内核,32 位 RISC 架构,FPU
    • 串行线端口支持数字码下载和调试
  • 时钟选项:
    • 16 MHz 片内振荡器
    • 具有可编程分频器的 160 MHz PLL 输出
    • 外部时钟脉冲源
  • 封装和温度范围
    • 3.46 mm × 3.46 mm、64 球 WLCSP 封装
    • 完全指定在 −40°C 至 +105°C 环境中运行
  • 存储器
    • 2× 256 kB 独立闪存/带 ECC 的 EE 存储器
      • 10000 次循环闪存/EE 耐久性
      • 20 年闪存/EE 保留
    • 具有 ECC 的 64 kB SRAM
  • 通过 MDIO 或 I2C,可进行软件触发的电路内重编程
  • 片内外设
    • 2× UART、2× SPI、3× I2C 串行输入/输出
    • 多电平电压(3.3 V,1.8 V,1.2 V)GPIO
    • MDIO 从机的频率高达 10 MHz
    • 五个通用定时器
    • 唤醒定时器 (WUT)
    • 监控定时器 (WDT)
    • 32 元素 PLA
    • 16 位 PWM
    • 所有 GPIO 都支持外部中断,其中五个可以支持唤醒功能
  • 电源
    • 多种电源:电压 DAC 和 ADC 为 3.3 V,数字输入/输出为 3.3 V、1.8 V 或 1.2 V
    • 低功耗应用的操作模式
  • 工具
    • 低成本快速启动开发系统
    • 完全第三方支持
更多细节
show more Icon

ADuCM420 是一款完全集成的单封装套件,包括高性能模拟外设套件和数字外设套件(由 160MHz Arm ® Cortex-M33 处理器控制)以及用于数字码和数据的集成闪存。

ADuCM420 上的模数转换器(ADC)提供 12 位、2 MSPS 数据采集,并且在单端模式下,使用多达 12 个输入引脚。此外,还可以测量裸片温度和电源电压。

ADC 输入电压范围为 0 V 至 VREF。提供了一种时序控制器,使用户可以选择一组要按时序测量的 ADC 通道,而无需在时序期间进行软件干预。该时序可以选择性地以用户可选择的速率自动重复。

多达 12 个通道的 12 位数模转换器 (DAC) 具有输出缓冲区支持。

ADuCM420 可进行配置,以便数字和模拟输出通过看门狗或软件复位时序保持其输出电压。因此,即使在 ADuCM420 自行复位时,产品也可以保持功能。

ADuCM420 具有低功耗 Arm Cortex-M33 处理器和 32 位精简指令集计算机 (RISC) 机器,通过浮点单元 (FPU) 提供高达 240 MIPS 的峰值性能。片内还集成了 2× 256 kB 闪存/EE 存储器和 64 kB 静态随机存取存储器 (SRAM),两者都具有单比特错误校正 (SEC)、双比特错误检测 (DED) 和错误检查和纠正 (ECC)。闪存包含两个独立的 256 kB 模块支持一个闪存模块执行程序,同时另一个闪存模块进行写入/擦除操作。

ADuCM420 采用片内振荡器工作,锁相环频率为 160 MHz。该时钟可以选择性地进行分频,以降低功耗。可以通过 ADuCM420 软件设置其他低功耗模式。

该套件包括一个管理数据输入/输出 (MDIO) 接口,能够以高达 10 MHz 的频率运行。 通过合并物理地址 (PHYADR) 和设备地址 (DEVADD) 硬件比较器,可以简化用户编程。不可擦除内核数字码与用户闪存中的标志相结合,使用户数字码在两个独立的硬件闪存块之间可靠地切换。

ADuCM420 集成了一系列片内外设,可以在应用中根据需要在软件控制下进行配置。这些外设包括 2× 个通用异步接收器变送器 (UART)、3× 个 I2C 和 2× 个串行外设接口 (SPI) 串行输入/输出通信控制器、通用输入/输出 (GPIO)、32 单元可编程逻辑阵列 (PLA)、5 个通用定时器、一个唤醒定时器 (WUT) 和一个系统看门狗定时器 (WDT)。还提供了具有八个 16 位脉宽调制输出通道 (PWM)。

GPIO 引脚 (Px.x) 在高阻抗输入模式下上电。在输出模式下,软件在开漏模式和推挽模式之间进行选择。上拉和下拉电阻可以通过软件禁用和启用。GPIO 引脚可以根据 IOVDDx 引脚配置不同的电压电平,如 3.3 V、1.8 V 和 1.2 V。在 GPIO 输出模式下,可以保持输入使能以监控 GPIO 引脚。GPIO 引脚也可编程设置为数字或模拟外设信号,在这种情况下,引脚特性需满足特 定要求。

Arm Cortex-M3 处理器具有大量的配套生态系统,以简化 ADuCM420 的产品开发。通过 Arm 串行线调试端口进行访问。片内工厂固件支持通 过 MDIO 或 I2C 进行在线串行下载。这些特性都集成在一个支持此精密模拟微控制器的低成本开发系统中。

请注意,在本数据手册全文中,多功能引脚(例如 AIN4/VDAC0)可能使用引脚全称或引脚的单一功能指代,例如 AIN4(如果仅与该功能相关时)。

应用

  • 光纤网络 100 Gbps/200 Gbps/400 Gbps 和更高频率模块

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUCM420BCBZ-RL
  • HTML
  • HTML
ADUCM420BCBZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 25, 2022

- 22_0042

ADuCM410/420 Silicon Revision

ADUCM420BCBZ-RL

量产

ADUCM420BCBZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 25, 2022

- 22_0042

arrow down

ADuCM410/420 Silicon Revision

ADUCM420BCBZ-RL

量产

ADUCM420BCBZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADuCM420

ADuCM420 开发系统:

zoom

EVAL-ADuCM420

ADuCM420 开发系统:

ADuCM420 开发系统:

特性和优点

  • 通过 mIDAS-Link 仿真器接口
  • 电源选项:9 V 壁挂式适配器、5 V 外部电源接线盒或 USB 电源
  • ADuCM420 开发系统便于用较少的外部元件对 ADuCM420 进行性能评估。

产品详情

ADuCM420是完全集成的单封装器件,将高性能模拟外设与数字外设集成在一起。ADuCM420在多达16个输入引脚上提供12位2 MSPS数据采集,集成Arm® Cortex®-M33处理器、12 V数模转换器(DAC)和2× 256 kB Flash/EE存储器,采用64引脚晶圆级芯片级封装(WLCSP)。

ADuCM420开发系统(EVAL-ADUCM420QSP1Z)完全封装,以评估高精度模拟微控制器ADuCM420的所有功能。ADuCM420包含12个外部AINx通道、多个电压输出DAC (VDAC)以及采用可通过寄存器配置的通用输入/输出(GPIO)的多种共享函数。VDAC通道生成范围在2.5 V或3.3 V(满量程)的输出。

EVAL-ADUCM420QSP1Z板使用低噪声、低压差(LDO)线性稳压器为器件供电。ADuCM420使用以下三种选件供电:9 V壁式电源适配器、5 V外部电源端子板和USB电源。

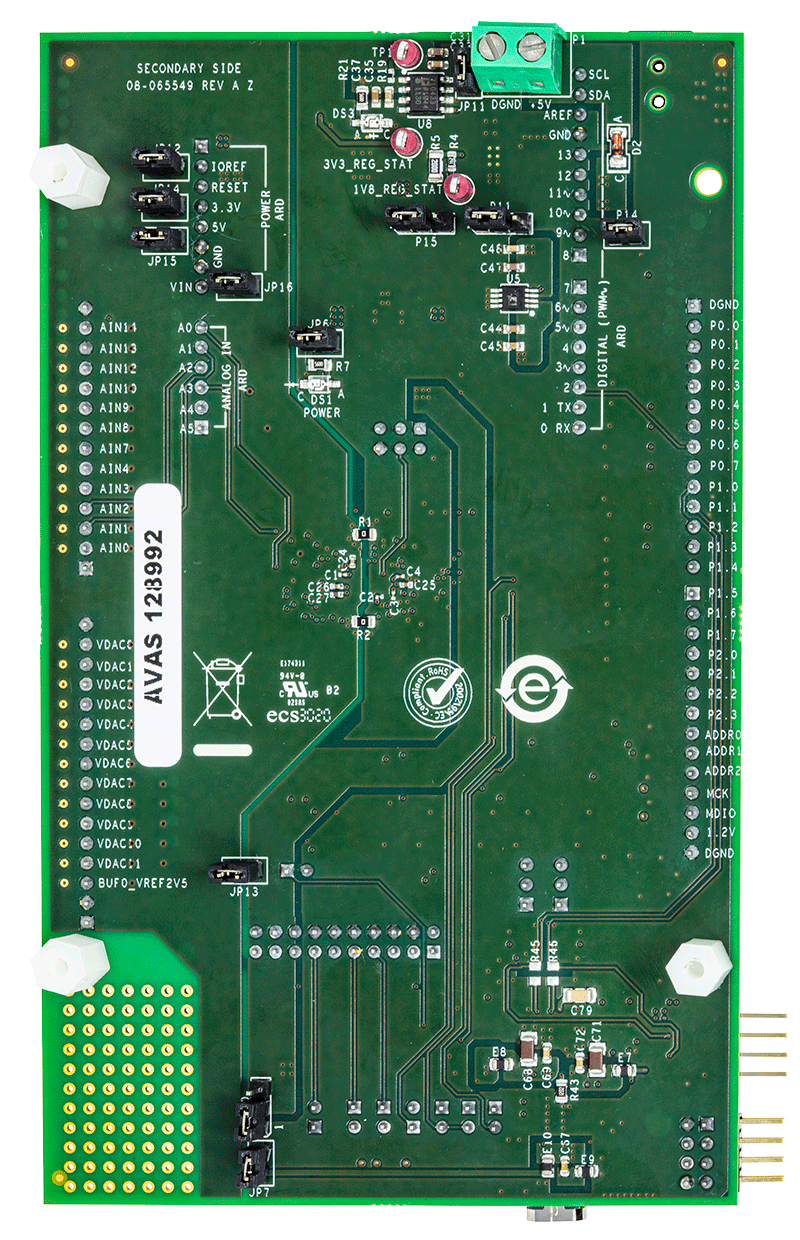

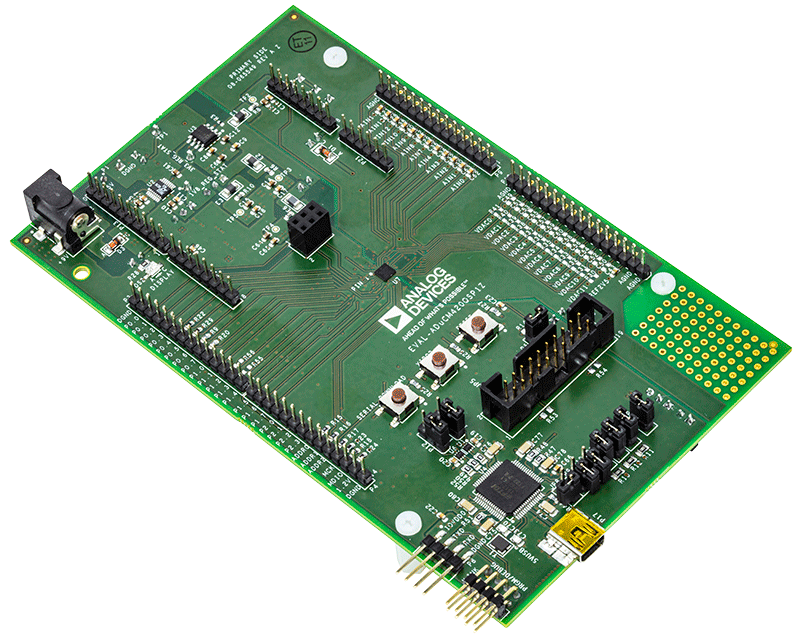

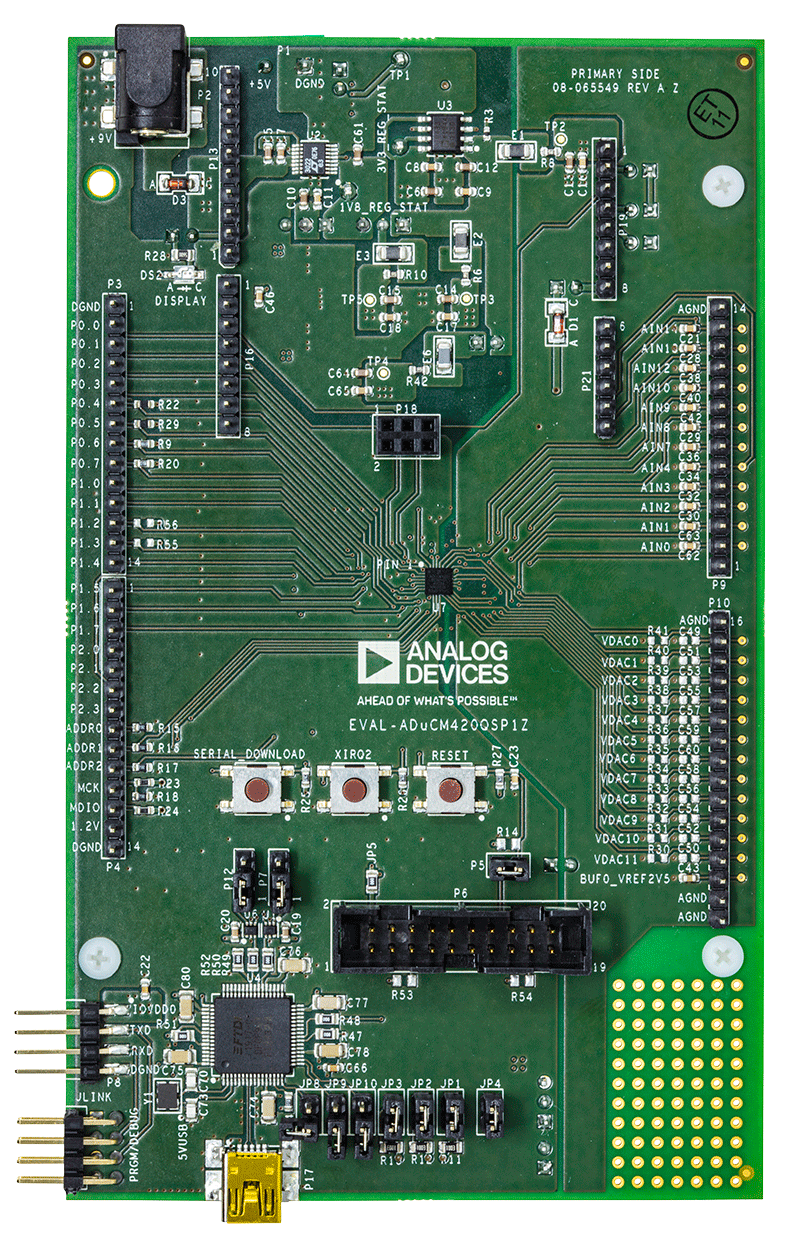

本用户指南逐步介绍如何连接评估板,以此描述如何配置EVAL-ADUCM420QSP1Z评估板。本用户指南还包含了有关要下载哪个第三方软件工具的评估版本的信息。此外,本用户指南还提供说明,介绍如何加载提供的代码示例。图1为EVAL-ADUCM420QSP1Z板的实物照片。

按照本指南逐步操作之后,用户将能生成并下载自己的用户代码,以用于自己独特的终端系统中。

ADuCM420数据手册提供ADucM420的完整规格,使用EVAL-ADUCM420QSP1Z板时应同时参考用户指南与数据手册。
