ADUCM342

适用于汽车系统的集成式精密电池传感器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高精度 ADC
  • 双通道同步采样
    • IADC 20 位 Σ-Δ(最大限度地减少范围切换)
    • VADC/TADC 20 位 Σ-Δ
  • 4Hz 至 8kHz 的可编程 ADC 转换率
  • 片内 ±5 ppm/°C 基准电压源
  • 电流通道
    • 全差分缓冲输入
    • 可编程增益(4 至 512)
    • ADC 绝对输入范围:−200 mV 至 +300 mV
    • 具有电流累加器功能的数字比较器
  • 电压通道
    • 适用于 12V 电池输入的缓冲型片内衰减器
  • 温度通道
    • 外部和片内温度传感器选项
  • 微控制器
    • ARM Cortex-M3 32 位处理器
    • 精度为 1% 的 16.384MHz 精密振荡器(高精度)
    • 支持数字码下载和调试的串行线调试 (SWD) 端口
  • 适用于汽车的集成 LIN 收发器
    • LIN 2.2A 兼容目标,100 千波特快速下载选项
    • SAE J2602 兼容目标
    • 低电磁发射
    • 高电磁抗扰性
  • 存储器
    • 128kB 可编程闪存/EE 存储器,ECC
    • 10kB SRAM,ECC
    • 4kB 数据闪存/EE 存储器,ECC
    • 10,000 次循环闪存/EE 耐久性
    • 20 年闪存/EE 保留
  • 通过 SWD 和 LIN 实现电路内下载
  • 片内外设
    • SPI
    • GPIO 端口
    • 通用定时器
    • 唤醒定时器
    • 监控定时器
    • 片内上电复位
  • 电源
    • 直接使用 12V 电池电源工作
    • TA = −40°C 至 +115°C 时,典型功耗为 8mA (16MHz)
    • 低功耗监控模式
  • 封装和温度范围
    • 32 引脚,6mm x 6mm LFCSP 封装
    • 全定工作温度范围为 −40°C 至 +115°C;其他规格参数在 115°C 至 125°C 温度范围下测得
  • 通过 AEC-Q100 汽车应用认证
  • ADuCM342WFS 专为 ISO 26262 汽车安全完整性等级能力 C (ASIL C) 应用而开发,在 IC 组件级别支持 90% 的单点故障指标 (SPFM) 和 60% 的潜在故障指标 (LFM)。
更多细节
show more Icon

ADuCM342 是一款完全集成的 8kHz 数据采集系统,其中集成了双路高性能多通道 Σ-Δ 模数转换器 (ADC)、32 位 ARM® Cortex-M3 处理器和闪存。ADuCM342 具有 128kB 闪存/EE 存储器和 4kB 数据闪存。所有闪存和 SRAM 存储器上都有错误校正码 (ECC)。

ADuCM342 是一款适合在 12V 汽车电子应用中进行电池监控的完整系统解决方案。

ADuCM342 集成了需要的所有特性,可以在很宽的工作条件范围内精确智能地监控、处理和诊断 12V 电池参数,包括电池电流、电压和温度。

为了最大限度地减少外部系统组件,此套件直接由 12V 电池供电。片内低压差 (LDO) 稳压器可为两个集成式 Σ-Δ ADC 生成电源电压。ADC 可以精确测量电池电流、电压和温度,以表征汽车电池的健康状态和电荷状态。

该套件可依靠片内 16.384MHz 高频振荡器工作,后者可提供系统时钟,通过可编程的时钟分频器进行路由,从而生成内核时钟工作频率。该套件还包含 32.768kHz 振荡器,可实现低功耗运行。

模拟子系统包含具有可编程增益放大器 (PGA) 的 ADC,可对不同的电流和电压范围进行监控。模拟子系统还包含片内精密基准电压源。

ADuCM342 集成了一系列片内外设,可在应用中根据需要在内核软件控制下进行配置。这些外设包括一个串行端口接口 (SPI) 串行输入/输出通信控制器、六个通用输入/输出 (GPIO) 引脚、一个通用定时器、一个唤醒定时器和一个监控定时器。有关更多信息,请参阅 ADuCM342 硬件参考手册。

ADuCM342 专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为正常工作模式,当所有外设工作时,系统总功耗为18.5mA。通过直接编程控制也可将该套件配置为许多低功耗工作模式,此时功耗 <100 μA。

ADuCM342 还包括一个本地互连网络 (LIN) 物理接口,用于在汽车环境中进行单线高电压通信。LIN 收发器符合 LIN 2.2A 和汽车工程师协会 (SAE) J2602-2 标准。

该套件使用外部 3.6V 至 19V(在 VDD 上,引脚 26)电源电压,指定在 −40°C 至 +115°C 温度范围内工作,其他典型规格在 +115°C 至 +125°C 温度范围下测得。

本数据手册中的信息与硅型号 A60 有关。

ADuCM342 专为 ISO 26262 汽车安全完整性等级能力 C (ASIL C) 应用而开发,在 IC 组件级别支持 90% 的单点故障指标 (SPFM) 和 60% 的潜在故障指标 (LFM)。

ADuCM342 是低电磁发射和高电磁抗扰性套件。

应用

  • 汽车和轻型机动车辆的电池感应和管理
  • xEV 中的辅助电池监控
  • 工业和医疗领域电源的铅酸电池测量

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUCM342WFSBCPZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 14, 2023

- 23_0142

Qualification of Alternate Fab Site for Eflash Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 14, 2023

- 23_0142

arrow down

Qualification of Alternate Fab Site for Eflash Products

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

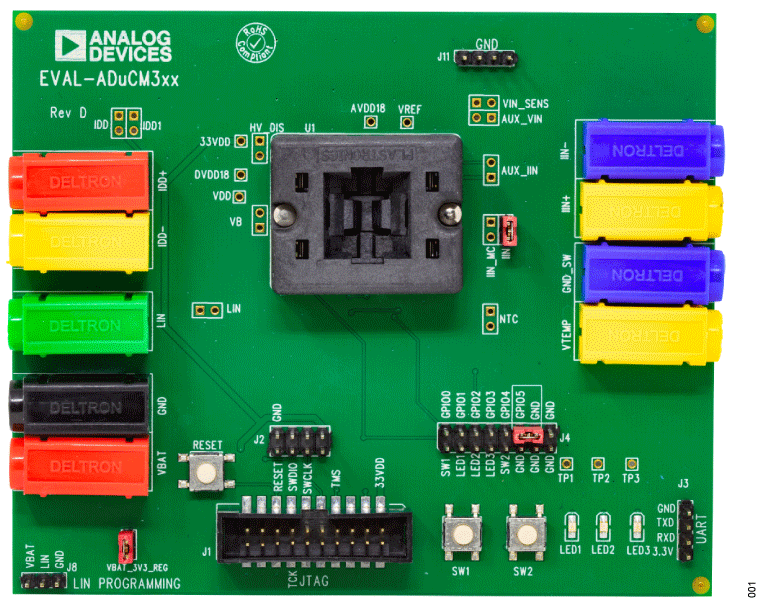

EVAL-ADUCM342

EVAL-ADuCM342EBZ 开发系统

zoom

EVAL-ADUCM342

EVAL-ADuCM342EBZ 开发系统

EVAL-ADuCM342EBZ 开发系统

产品详情

ADuCM342 是一款完全集成的 8 kSPS 数据采集系统,在单个芯片上集成双路高性能 Σ-Δ 模数转换器 (ADC),具有 32 位 ARM Cortex-M3 处理器和闪存/EE 存储器。

ADuCM342 是一款适合在 12V 汽车电子应用中进行电池监控的完整系统解决方案。ADuCM342 集成了需要的所有特性,可以在很宽的工作条件范围内精确、智能地监控、处理和诊断 12V 电池参数,包括电池电流、电压和温度。ADuCM342 具有 128kB 程序闪存。

EVAL-ADuCM342EBZ 开发系统支持 ADuCM342,并提供灵活的平台来评估 ADuCM342 芯片。EVAL-ADuCM342EBZ 开发系统允许通过 32 引脚 LFCSP 插座快速插拔套件。它还提供用于快速测量设置所需的连接。应用板上提供了开关和 LED,以帮助调试和简化代码开发。还提供了示例代码项目,以展示每个外设的主要功能以及有关如何配置这些外设的示例。

有关 ADuCM342 的完整规格,请参阅 ADI 公司的 ADuCM342 数据手册。使用 EVAL-ADuCM342EBZ 评估板时,必须同时参阅数据手册和用户指南。
