ADUCM331
不推荐用于新设计车用集成精密电池传感器
产品详情
- 高精度模数转换器(ADC)
- 双通道、同步采样
I-ADC 20位Σ-Δ(较大程度地减少范围切换)
VADC/TADC 20位Σ-Δ - 可编程ADC转换速率,1 Hz至8 kHz
- 片内±5 ppm/°C基准电压源
- 电流通道
全差分、缓冲输入
可编程增益(4至512)
ADC绝对输入范围:-200 mV至+300 mV
数字比较器,内置电流累加器功能 - 电压通道
缓冲、片内衰减器,适用于12V电池输入 - 温度通道
外部和片内温度传感器方案 - 微控制器
ARM Cortex-M3 32位处理器
16.384 MHz精密振荡器,精度为1%
串行线下载(SWD)端口支持代码下载和调试 - 通过汽车应用认证,集成了局域互连网络(LIN)收发器
LIN 2.2兼容从机,100k快速下载选项
SAE J-2602兼容从机
低电磁辐射(EME)
较高的抗电磁干扰(EMI)能力 - 欲了解更多特性,请参考数据手册
ADuCM331是一款完全集成的8 kSPS、数据采集系统,它集成了双通道、高性能多通道Σ-Δ型(Σ-Δ) ADC、32位ARM® Cortex™-M3处理器和闪存。ADuCM331具有128 kB程序闪存和4 kB数据闪存。ADuCM331是一款适合在12 V汽车电子应用中进行电池监控的完整系统解决方案。ADuCM331集成了所有在各种工作条件下对12 V电池参数(如电池电流、电压和温度)进行精确智能监控、处理和诊断等必需的功能。
可直接从12V电池供电,从而较大程度减少了外部系统组件。片内、低压差(LDO)调节器向两个集成Σ-Δ ADC供电。这些ADC精确测量电池电流、电压及温度以采集汽车电池的运行和充电状态参数。
该器件通过一个片内、16.384 MHz高频振荡器提供系统时钟。该时钟信号通过一个可编程时钟分频器进行中继,在其中产生内核时钟工作频率。该器件还内置一个32 kHz振荡器以实现低功耗运行。
模拟子系统由集成可编程增益放大器(PGA)的ADC组成,以便监控各种电流和电压范围。它还包括一个片内精密基准电压源。ADuCM331集成了一系列片内外设,可以根据应用需要通过内核软件控制进行配置。这些外设包括1个SPI串行输入/输出通信控制器、6个GPIO引脚、1个通用定时器、1个唤醒定时器和1个看门狗定时器。该ADuCM331专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为普通工作模式,使得所有外设工作时总系统功耗小于18.5 mA。该器件通过直接编程控制亦可配置为许多低功耗工作模式,此时功耗小于<100 A。ADuCM331还包括适用于汽车环境中单线、高压通信应用的LIN物理接口。
该器件采用3.6 V至18 V(VDD、引脚26)的外部电源电压工作,额定温度范围为−40°C至+115°C,额外典型规格在+125°C条件下测得。
- 用于汽车/轻型机动车辆的电池检测/管理
- 用于工业和医疗领域电源的铅酸电池测量
参考资料
数据手册 2
用户手册 2
应用笔记 1
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
ADUCM331WFS | 最后购买期限 | 具有功能安全的汽车系统集成精密电池传感器 |
工具及仿真模型

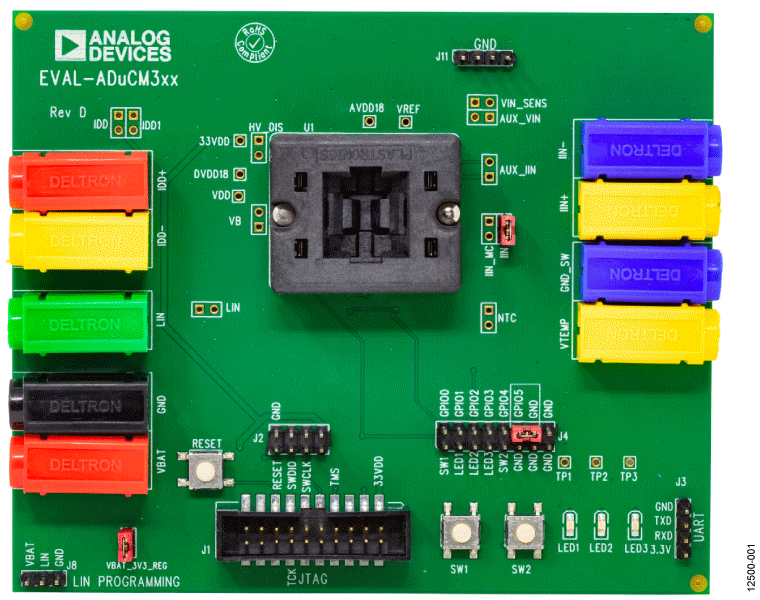

评估套件
