ADuCM300W

符合汽车要求且具有 LIN2.2 从属接口的双通道精密 ADC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 两个精密 20 位 Σ-Δ ADC
  • 4 Hz 至 8000 Hz 的可编程 ADC 转换率
  • 片内精密基准电压源
  • 主 ADC
    • 为 20 位 Σ-Δ ADC 提供差分电压输入
    • 可编程增益(4 至 512)
    • 具有累加器的数字比较器
    • ADC 绝对输入电压范围:−200 mV 至 +300 mV
  • 辅助 ADC
    • 灵活的输入多路复用器,用于输入通道选择
    • 单端电压输入(可连接到外部温度传感器)、内部温度传感器输入或诊断电源输入
  • 微控制器
    • Arm Cortex-M3 32 位处理器
    • 精度为 1% 的 16.384 MHz 精密振荡器
    • 支持代码下载和调试的串行线下载 (SWD) 端口
  • 符合汽车要求的集成 LIN 收发器
    • 与 LIN 2.2 兼容的从属器件
    • 与 SAE J-2602 兼容的从属器件
    • 低电磁发射 (EME)
    • 高电磁抗扰性 (EMI)
  • 存储器
    • 128 kB 闪存/EE 存储器,ECC
    • 6 kB SRAM,ECC
    • 4 kB 数据闪存/EE 存储器,ECC
    • 10,000 次循环闪存/EE 耐久性
    • 20 年闪存/EE 数据保留
  • 通过 SWD 和 LIN 实现电路内下载
  • 片内外设:SPI、GPIO 端口、通用定时器、唤醒定时器、监控定时器和片内 POR
  • 电源
    • 直接由 3.6 V 至 18 V 的外部电压源供电
    • TA = −40°C 至 +115°C 时典型功耗为 8 mA (16 MHz)
    • 低功耗监控模式
  • 封装和温度范围
    • 6 mm × 6 mm 32 引脚 LFCSP
    • 全定工作温度范围为 −40°C 至 +115°C,还可在 +115°C 至 +125°C 的温度范围内工作
    • 符合面向汽车应用的 AEC-Q100 标准
更多细节
show more Icon

ADuCM300 是一款完全集成的 8 kSPS(8000 Hz 转换率)数据采集系统,其中包含双路高性能 Σ-Δ 模数转换器 (ADC)、32 位 Arm® Cortex®-M3 处理器和微控制器单元 (MCU) 子系统。ADuCM300 具有 128 kB 程序闪存/EE、4 kB 数据闪存/EE 和 6 kB 静态随机存取存储器 (SRAM)。

ADuCM300 是适用于汽车应用中外部精密传感器电压测量的完整系统解决方案。该器件较大程度地减少了外部系统元件,可直接由 3.6 V 至 18 V 的外部电压源供电。片内低压差 (LDO) 稳压器可以为集成式数字和模拟子系统生成电源电压。

模拟子系统包含两个 20 位 Σ-Δ ADC:一个主 ADC 和一个辅助 ADC。主 ADC 接受差分输入,集低噪声、可编程增益放大器 (PGA)、高精度和低漂移基准电压源于一身,非常适合连接具有低电平信号幅度输出的外部传感器。辅助 ADC 连接到灵活的输入多路复用器,可以测量外部单端传感器输入电压 (AIN5/GND_SW)、内部(片内)温度传感器,或监测连接到 AIN4 的电源电压(请参见数据手册中的图 1)。

ADuCM300 依靠提供系统时钟的片内 16.384 MHz 高频振荡器运行。该时钟通过可生成内核时钟工作频率的可编程时钟分频器进行路由。该器件还包含 32 kHz 振荡器以实现低功耗运行。

ADuCM300 集成了一系列片内外设,可以在应用中根据需要在内核软件控制下进行配置。这些外设包括一个串行外设接口 (SPI) 输入/输出通信控制器、六个通用输入/输出 (GPIO) 引脚、一个通用定时器、一个唤醒定时器 (WUT) 和一个监控定时器 (WDT)。

ADuCM300 用于低功耗运行至关重要的电池供电应用。可以在正常操作模式下配置微控制器内核,从而在所有外设都处于活动状态时使系统的总体电流消耗小于 18.5 mA。还可以在直接程序控制下在多种低功耗操作模式中配置该器件,使其消耗的电流小于 100 µA。ADuCM300 还包括一个本地互连网络 (LIN) 物理接口,用于在汽车环境中进行单线高电压通信。

该器件由外部 3.6 V 至 18 V(在 VDD 上,引脚 26)电源电压供电,指定在 −40°C 至 +115°C 温度范围内正常工作,还可在额外的 +115°C 至 +125°C 温度范围内正常工作。

有关更多信息以及寄存器详细信息,请参见 ADuCM300 硬件参考手册。

应用

  • 适用于汽车应用的 LIN 传感器接口
  • 一般动力总成、车身和底盘检测
  • 用于工业应用的电流和电压检测

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADuCM300

ADuCM300 评估板

zoom

EVAL-ADuCM300

ADuCM300 评估板

产品详情

ADuCM300 是一款完全集成的 8 kSPS 数据采集系统,其中包含双路高性能多通道 Σ-Δ 模数转换器 (ADC)、32 位 Arm® Cortex®-M3 处理器和闪存。ADuCM300 具有 128 kB 程序闪存/EE、4 kB 数据闪存和 6 kB 静态随机存取存储器 (SRAM)。

ADuCM300 完全符合一般汽车检测应用的要求,可以连接系统解决方案中的多个外部精密传感器,该系统解决方案还集成了可编程 Cortex-M3 微控制器,可在片内对传感器信号进行后处理,然后通过行业标准有线接口将结果传输到芯片之外。

ADuCM300 集成了需要的所有特性,可以在很宽的工作条件范围内精确且智能地连接、监控、处理和诊断精密检测系统。

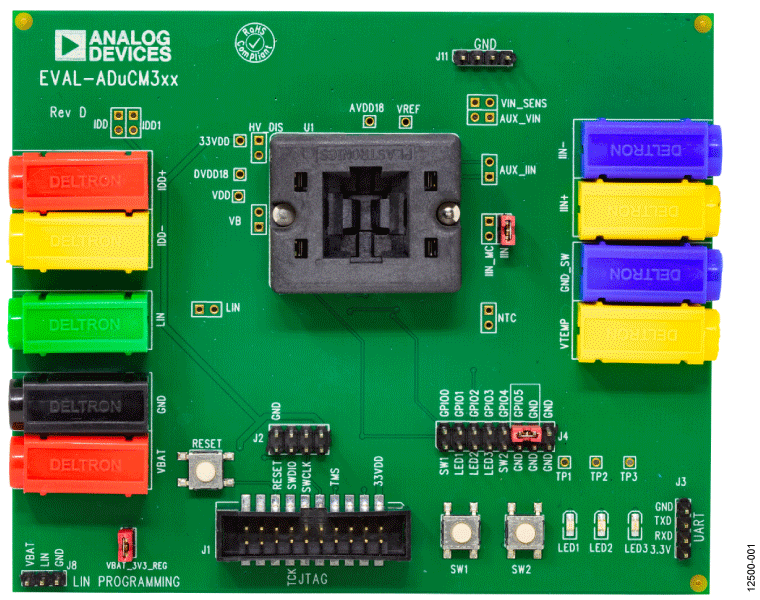

EVAL-ADUCM300QSPZ 开发系统支持 ADuCM300,并允许使用灵活的平台以评估 ADuCM300 硅器件。评估板允许通过 32 引脚引线框芯片尺寸级封装 (LFCSP) 插座快速移除和插入器件,并提供必要的连接以实现快速测量设置。评估板上提供了开关和 LED,以帮助调试和简化代码开发。还提供了示例代码项目,以说明每个外设的主要功能以及有关如何配置这些外设的示例。

本用户指南提供了有关如何设置和配置示例软件的逐步详细说明,可从 ADuCM300 产品页面的工具和仿真部分获取。

通过阅读本用户指南,用户可以开始生成并下载自己的用户代码,以满足他们自己独特的终端系统要求。

有关完整的详细信息,请参见 ADuCM300 数据手册,使用评估板时必须同时参阅该数据手册和本用户指南。
