ADUC7124

推荐用于新设计

精密模拟微控制器,12位模拟I/O,大容量存储器,具有增强型IRQ处理程序的ARM7TDMI MCU

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 多通道、12位、1 MSPS ADC
    多达16个ADC通道
  • 全差分模式和单端模式
  • 模拟输入范围:0 V至VREF
  • 12位电压输出DAC
    最多提供4路DAC输出
  • 片内基准电压源
  • 片内温度传感器(±3°C)
  • 电压比较器
  • 16位/32位RISC架构ARM7TDMI内核
  • JTAG 端口支持代码下载和调试
  • 修正的片内振荡器(±3%)
  • 外部时钟晶体
  • 可达44 MHz的外部时钟源
  • 欲了解更多特性,请参考数据手册

ADuC7124是一款完全集成的1 MSPS、12位数据采集系统,在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

ADC具有多达12路单端输入。另外还有2路输入,但它们与2个DAC输出引脚复用。ADC可以在单端或差分输入模式工作。ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

通过编程可以将DAC输出范围设置为三种电压范围之一。DAC输出具有一个增强特性,能够在看门狗或软件复位时序中保存其输出电压。

该器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继,在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI®,它是一个16位/32位RISC机器,峰值性能最高可达41 MIPS。片内集成有32 KB SRAM和126 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7124内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断指定一个优先级。它还支持嵌套中断,每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并,则可以支持总计16级嵌套中断。

片内出厂固件支持通过UART串行接口或I2C端口进行在线下载,并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。

该器件内置一个提供6路输出信号的16位PWM。

为便于通信,该器件内置2个I2C通道,可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。还有2个UART通道,每个UART都含有一个可配置的16位FIFO及接收和发送缓冲器。

该器件采用2.7 V至3.6 V电源供电,额定温度范围为−40°C至+125°C工业温度范围。当工作频率为41.78 MHz时,典型功耗为120 mW。ADuC7124采用64引脚LFCSP封装。

应用
• 工业控制和自动化系统
• 智能传感器、精密仪器
• 基站系统、光纤网络
• 病人监护

ADUC7124
精密模拟微控制器,12位模拟I/O,大容量存储器,具有增强型IRQ处理程序的ARM7TDMI MCU

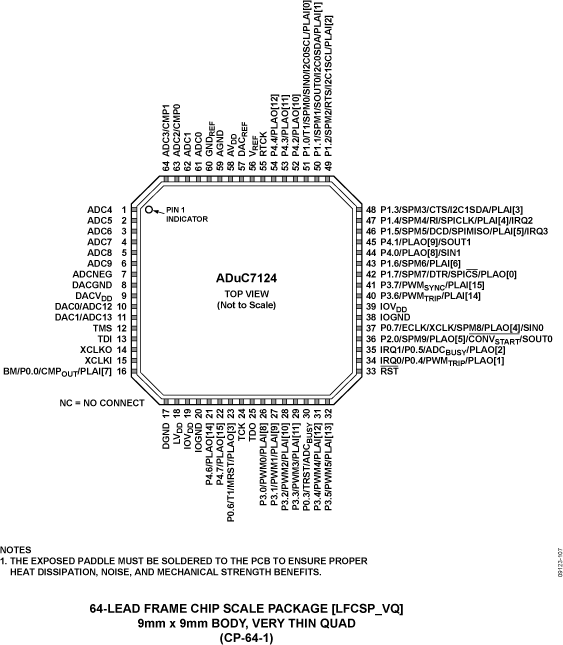

ADuC7124/ADuC7126 Functional Block Diagram ADuC7124 Pin Configuration
