概览
优势和特点
- 强大而灵活的高速缓存架构，适合软件实时控制任务和业界标准操作系统，以及硬件实时信号处理任务
- 新增片上闪存（512KB或1MB），用于存储在强大的400MHz或500MHz处理器上运行的复杂系统应用程序代码
- 在数据采集应用中，根据应用调整的外设可与通用转换器实现无缝连接
- 增强型动态电源管理，具有片内稳压功能
- 高性能16/32位嵌入式处理器内核
- 10级RISC MCU/DSP流水线，带16/32位混合ISA，以实现较佳代码密度
- 完全SIMD架构，包含用于加速视频和图像处理的指令
- 存储器管理单元(MMU)支持全面存储器保护，以实现隔离的安全环境
产品详情
Blackfin®处理器系列不断扩展，以满足对更多连接方式日益增长的需求。此外，该系列还具有高性能16/32位Blackfin嵌入式处理器内核、灵活的高速缓存架构、增强型DMA子系统以及动态电源管理(DPM)功能。这些新成员与现有Blackfin产品代码兼容，因此系统设计人员可以将处理器内核的综合控制与信号处理能力运用于各种终端应用。
ADSP-BF538F处理器扩展了颇受欢迎的ADSP-BF533处理器功能，非常适合需要连接多种设备的应用。ADSP-BF538F的功能与ADSP-BF538处理器相当，但前者还配有片上闪存。该处理器非常适合各类工业、仪器仪表和医疗设备应用。根据最终产品的需求，它可提供多样化连接方式以及控制与信号处理组合功能。
面向嵌入式开发而设计
Blackfin处理器系列的一项新增特性是在处理器旁集成闪存。ADSP-BF538F系列提供两种选择：一种具有512 KB片上闪存，另一种具有1 MB片上闪存。两种型号均提供较大的代码空间，支持复杂的嵌入式系统和快速访问Blackfin内核。此外还有与之互为补充的Blackfin处理器存储器系统，它采用强大而灵活的高速缓存架构，能够动态平衡SRAM所需的硬件实时任务与要求高速缓存功能的软件实时控制任务和操作系统(OS)。
闪存数据手册：
4 Mb (512 K x 8位/256 K x 16位)闪存
8 Mb (1 M x 8位/512 K x 16位)闪存
动态电源管理可进一步降低功耗，以延长电池寿命，或者使封闭应用中的功耗降至较低。
集成系统设计

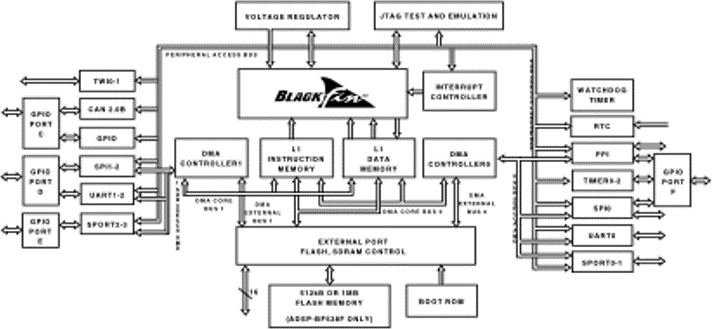

除了CAN嵌入式连接能力之外，ADSP-BF538F处理器还包含各种通用功能，旨在尽可能减少外部IC数量，并提供电路板控制与通信。外设包括：3个SPI®兼容型端口、3个UART、4个SPORT端口、3个多功能定时器、54个通用I/O、2个双线式I2C接口、1个实时时钟、1个看门狗定时器、1个事件控制器以及1个JTAG/调试接口。灵活的并行外设接口(PPI)可以与各种视频编码器/解码器、显示驱动器、图像传感器和通用转换器直接相连。
开发工具
Blackfin处理器的支持工具包括：
ADI公司业界较领先的CROSSCORE®开发工具。CROSSCORE组件包括VisualDSP++®软件开发环境、EZ-KIT Lite®评估系统、EZ-Extender™子板以及基于PCI或USB的仿真器。
Green Hills® Software备受好评的MULTI®嵌入式软件开发环境及相关仿真器。
