ADPD175GGI

集成环境光抑制功能和三个LED的光学模块

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 集成光学元件的2.8 mm × 6.5 mm模块
    • 2个位于光电二极管任一侧的绿色LED、
    • 1个红外LED和1个光电二极管
  • 真三通道370 mA LED驱动器
  • 各通道提供单独的LED和AFE设置
  • 针对各LED返回信号提供双数据寄存器
  • 14位ADC
  • 20位突发累加器支持每个采样周期20位
  • 片上样本至样本累加器支持每次读取数据高达27位
  • 设计用于玻璃窗的定制光学封装
  • 针对信号受限情况优化信噪比(SNR)
更多细节
show more Icon

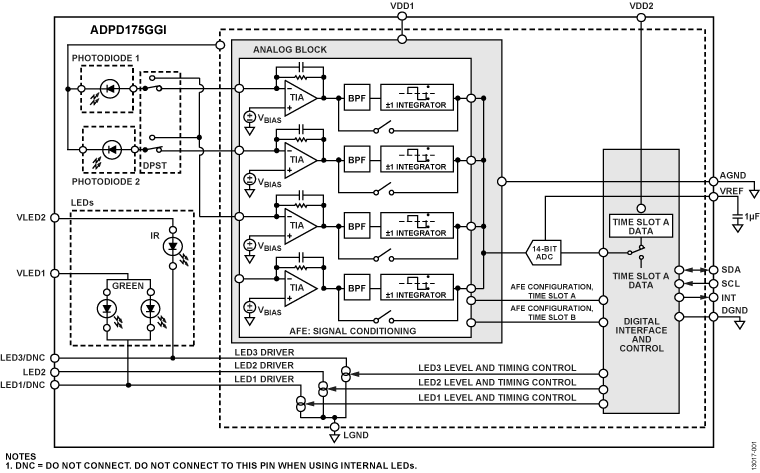

ADPD175GGI是完整的光度测量系统,设计用于测量来自环境光和同步反射LED脉冲的光学信号。同步测量提供同类较佳的环境光干扰抑制性能,包括直流和交流。该模块集成一个高效率光度测量前端、三个LED和一个光电二极管(PD)。所有这些器件采用定制封装,可防止光线未首先进入对象而从LED直接移至光电二极管。

特定应用集成电路(ASIC)前端由控制模块、带20位突发累加器的14位模数转换器(ADC)和三个灵活的独立配置LED驱动器组成。控制电路包括灵活的LED信号传输和同步检测。由于环境光通常引起的调制干扰,模拟前端(AFE)可提供良好的的信号失调和破坏抑制性能。数据输出和功能配置通过一个1.8 V I2C接口进行。

应用

  • 光学(HRM)
  • 反射式SpO2测量
