ADPD142RG

过期

带环境光抑制功能的完全集成式光度测量系统

数据手册 (Rev. SpB) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成光学元件的2.8 mm × 5 mm模块
    红光和红外(IR) LED (ADPD142RI)
    红光和绿光LED (ADPD142RG)
    光电二极管
  • 真双通道250 mA LED驱动器
  • 各通道提供单独的LED和AFE设置
  • 针对各LED返回信号提供双数据寄存器
  • 14位ADC
  • 20位突发累加器支持每个采样周期20位
  • 片上样本至样本蓄能器支持每次读取数据高达27位

ADPD142RG/ADPD142RI是完整的光度测量系统，设计用于激励LED并测量相应的光学返回信号。 这些系统具有同类优质的环境光干扰抑制性能，包括直流和交流。 每个模块包含一个高效率光度测量前端、两个LED和一个光电二极管。 前端由控制模块、带20位突发累加器的14位模数转换器(ADC)和两个灵活的独立配置LED驱动器组成。 模拟前端(AFE)在单独的数据路径上处理各LED的返回数据，并且可以选择不同的AFE设置。 数据输出和功能配置通过一个1.8 V I2C接口进行。 控制电路包括灵活的LED信号传输和同步检测。
应用

  • 光学心率监护仪(HRM)
  • 反射式SpO2测量

ADPD142RG

带环境光抑制功能的完全集成式光度测量系统

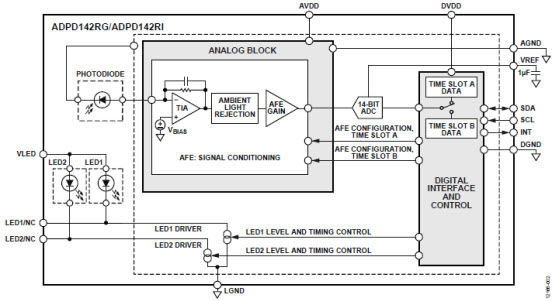

ADPD142 Functional Block
