特性
- 偏航角速度陀螺仪，范围调整设置：
±3500°/s、±7000°/s和±14,000°/s - 2429 SPS采样速率
- 宽传感器带宽：360 Hz
- 无需外部配置命令即可开始数据采集
启动时间：170 ms
休眠模式恢复时间：2.5 ms
- 工厂校准的灵敏度和偏置
校准温度范围：−40°C至+70°C - SPI兼容型串行接口
- 相对角位移输出
- 嵌入式温度传感器
- 欲了解更多特性，请参考数据手册
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADIS16266提供数种可编程系统内优化功能。通过Bartlett窗口FIR滤波器长度和采样速率设置，用户可以实现噪声与带宽优化。数字输入/输出线路提供：数据就绪信号以便主机处理器高效管理数据的一致性；报警指示信号以激活主机处理器中断；通用函数以便设置和监控系统级数字控制/条件。
ADIS16266与ADIS1625x和ADIS1626x系列引脚兼容，采用LGA封装(11.2 mm × 11.2 mm × 5.5 mm)，符合JEDEC J-STD-020标准的无铅焊接回流曲线要求，工作温度范围为−40°C至+105°C。
应用- 平台控制与稳定
- 导航
- 医疗仪器
- 机器人
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADIS16266
文档
筛查
1 应用
-
全部
-
常见问题
-
技术文章
-
用户手册
-
停产数据手册
-
数据手册
-
全部
-
英文
-
中文
常见问题
1
URL
技术文章
1
用户手册
2
1252 kB
停产数据手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
评估套件 2

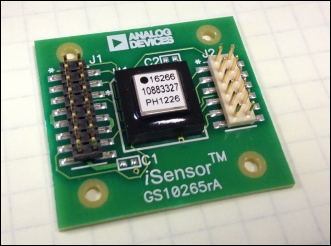

ADIS16266/PCB
ADIS16266 Daughter Board
产品详情
The ADIS16266/PCBZ is a breakout board that provides (1) ADIS16266BCCZ and (1) interface PCB to simplify the process of prototyping during the early stages of system design and evaluation. The ADIS16266BCCZis a fully-calibrated, digital MEMS gyroscope, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 20-lead, LGA package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16266BCCZ, using a dual-row, 16-pin connector, which supports standard ribbon cable systems and hand-soldering connection techniques. This interface is also compatible with the EVAL-ADIS evaluation system.
资料
EVAL-ADIS
EVAL-ADIS评估系统
产品详情
EVAL-ADISZ将于2017年2月24日后停售。考虑到未来的ADIS16xxx评估需求，请使用EVAL-ADIS2和合适的分线板（连接ADIS16xxx器件至EVAL-ADIS2）。
EVAL-ADIS系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。 该系统支持通过应用程序软件实现各支持器件的基本演示、个别寄存器访问和高速数据采集功能。 每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。 EVAL-ADIS随附的所有软件包均兼容Windows XP、Vista和7，并提供32位以及64位驱动程序。 EVAL-ADIS电路板厚度为0.125”，可通过预钻、预攻螺纹的安装孔来安装各个iSensor器件。 安装孔可容纳M2x0.4mm机械螺丝。 该套件还包含5组M2x0.4机械螺丝，可用于多种厚度的封装规格，无需购买额外硬件。 由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。 电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
