ADIS16220

过期

可编程数字振动传感器

数据手册 (Rev. 0) 产品选型表
Viewing:

概述

ADIS16220 iSensor® 是一款数字振动传感器，集业界领先的 iMEMS® 测技术与信号处理、数据捕捉、便捷的SPI（串行外设接口）端口于一体。利用SPI和数据缓冲结构，可以方便地访问宽带宽传感器数据。22kHz传感器谐振带宽和100.2 kSPS采样速率可针对大多数机器健康状况检测应用提供充分的响应，均值/抽取滤波器则可优化低带宽应用控制。

内部时钟可驱动数据采样系统，后者填充缓冲存储器供用户访问。数据捕捉功能提供三种不同的触发模式。第一种是自动数据采集模式，它根据可编程的占空比定期唤醒并捕捉数据。第二种是手动数据捕捉模式，它允许用户启动数据捕捉，从而实现功耗和读取速率优化。第三种是事件捕捉模式，它会连续更新缓冲器，监控预设的触发条件是否出现。这种模式捕捉事前数据和事后数据，并产生报警指示以激活一个中断。

ADIS16220还提供数字温度传感器、数字电源测量和峰值输出捕捉功能。

ADIS16220采用9.2 mm × 9.2 mm × 3.9 mm LGA封装，符合JEDEC J-STD-020标准的无铅焊接回流温度曲线要求，并具有−40°C至+125°C的宽工作温度范围。

应用

  • 振动分析
  • 冲击检测和事件捕捉
  • 状态监控
  • 机械健康状况检测
  • 仪器仪表、诊断
  • 安全、关断检测
  • 安保检测、盗窃检测
ADIS16220
可编程数字振动传感器
pdp-image-unavailable
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

用户手册 1

技术文章 1

评估设计文件 1

停产数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

评估套件

eval board
schematic 1
EVAL-ADIS16220

ADIS16220/PCB分线板

立即购买 更多内容

产品详情

ADIS16220/PCBZ是一款“分线板”产品，提供1个ADIS16220CCCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16220CCCZ是完全校准的数字MEMS振动传感器，提供一个串行外设接口(SPI)用于全部数字通信。它采用16引脚LGA封装，可较大限度减少电路板空间，但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对ADIS16220CCCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。

eval board
schematic 2

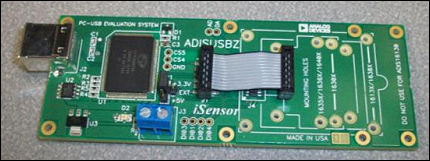

ADISUSB

ADISUSB 评估系统

立即购买 更多内容

特性和优点

  • 针对惯性测量单元PC评估软件的PC-USB评估系统
    - 演示模式
    - 寄存器模式
    - 数据采集模式
  • 兼容Windows XP、Vista、7（仅限32位）
    - 每秒可读取2,000个寄存器（16位寄存器）
  • 套件包括：
    - ADISUSB电路板
    - A至B USB电缆
    - 1mm、12引脚扁平连接器

产品详情

ADISUSB系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”，支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。

资料

软件
EVAL-ADIS16220
ADIS16220/PCB分线板
ADISUSB
ADISUSB 评估系统
