ADIS16120

过期

低噪声角速率传感器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低噪声密度：0.015°/秒/√Hz
  • 动态范围：±300°/秒
  • Z轴（偏航角速度）响应
  • 失调和灵敏度校准
  • 可调带宽：320 Hz
  • 开启时间：35 ms
  • 数字自测功能
  • 高振动抑制
  • 高抗冲击能力
  • 嵌入式温度传感器输出
  • 精密基准电压输出
  • 5V 单电源供电
  • 温度范围：-40°C至+85°C

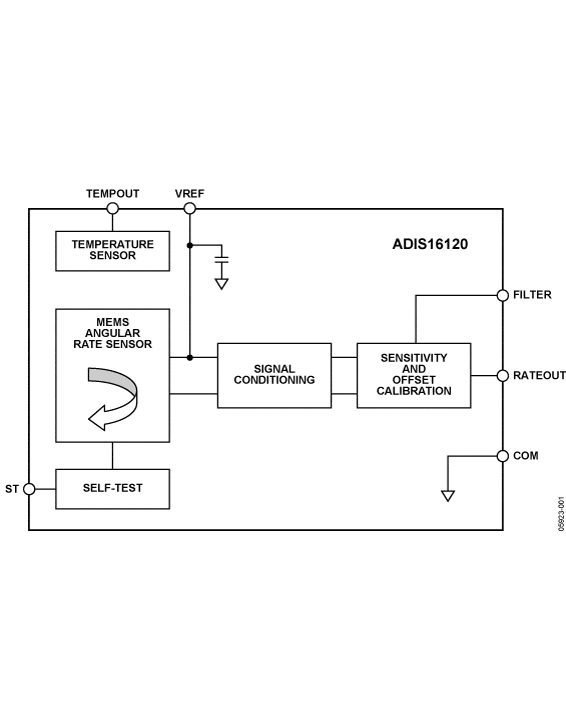

ADIS16120是一款低噪声角速率传感器（陀螺仪），内置所有必要的嵌入式信号调理功能，可在±300°/秒的完整动态范围内提供低噪声模拟输出。通过工厂校准可保证出色的失调和增益精度。独特的设计可实现出色的稳定性，其性能不会随温度、电压、线性加速度、振动和下一级组件的变化而变化。它所采用的表面微加工制造技术与ADI公司用于高可靠性汽车传感器产品的大规模BiMOS工艺相同。

输出信号RATEOUT是电压值，与围绕封装上表面垂直轴转动的角速率成比例。精密基准电压和温度输出可用于系统级校准，数字自测特性支持系统级诊断。自测功能通过机电方式激励传感器，以检验其能否正常工作。

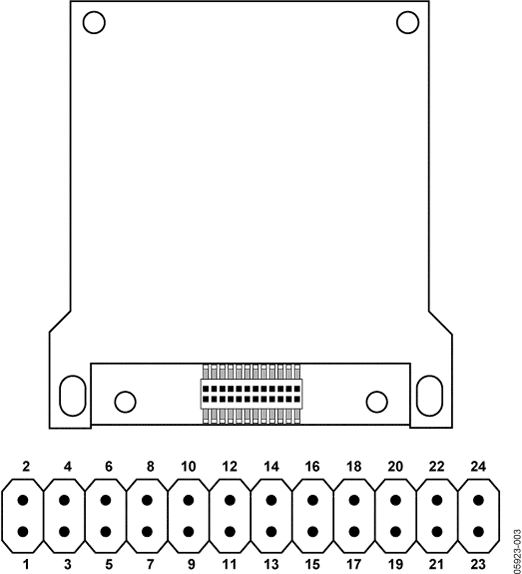

该器件采用35.6 mm × 42.4 mm（加上安装扩展件）封装，提供方便的标准几何结构24引脚接口以及四个安装孔，安装简单。

应用

  • 制导与控制
  • 仪器仪表
  • 惯性测量装置(IMU)
  • 稳定化

    • 推荐替代产品

    ADIS16135 推荐用于新设计

    ±300°/秒精密角速率传感器
