ADIS16080

±80°/秒偏航角速度陀螺仪,采用SPI接口

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 完整的角速度陀螺仪
  • Z轴(偏航角速度)响应
  • SPI数字输出接口
  • 可在宽频率范围内提供高振动抑制特性
  • 抗冲击能力:2000 g
  • 外部控制的自测功能
  • 内部温度传感器输出
  • 双路辅助12位ADC输入
  • 绝对速率输出,适合精密应用
  • 5 V单电源供电
  • 8.2 mm x 8.2 mm x 5.2 mm封装
  • 符合RoHS标准
更多细节
show more Icon
ADIS16080陀螺仪是一款功能完备的角速率传感器,采用ADI公司的表面微加工工艺制造,具有集成式串行外设接口(SPI)。

SPI端口提供的数字数据与围绕封装上表面垂直轴转动的角速率成比例(参见图20)。可以利用单个外部电阻来增大测量范围,并且可以利用外部电容来降低带宽。

通过SPI接口可以访问内部温度传感器的测量结果,供补偿技术使用。用户可以利用两个引脚输入模拟信号,进行数字化处理。附加输出引脚可提供精密的基准电压。两路数字自测输入通过机电方式激励传感器,以测试传感器和信号调理电路的工作情况。

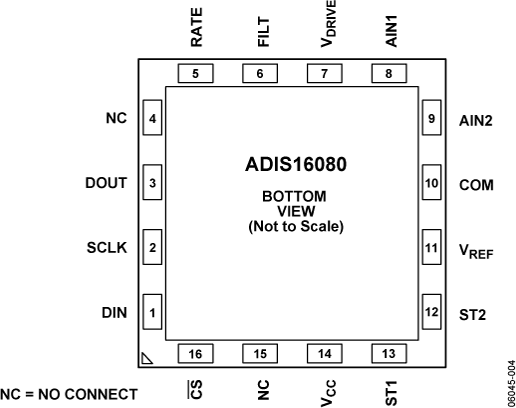

ADIS16080提供8.2 mm × 8.2 mm × 5.2 mm、16引脚外围基板栅格阵列(LGA)封装。


应用
  • 平台稳定
  • 图像稳定
  • 制导与控制
  • 惯性测量装置
  • 机器人技术
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    评估套件

    评估套件 2

    reference details image

    ADISUSB

    ADISUSB 评估系统

    zoom

    ADISUSB

    ADISUSB 评估系统

    ADISUSB 评估系统

    特性和优点

    • 针对惯性测量单元PC评估软件的PC-USB评估系统
      - 演示模式
      - 寄存器模式
      - 数据采集模式
    • 兼容Windows XP、Vista、7(仅限32位)
      - 每秒可读取2,000个寄存器(16位寄存器)
    • 套件包括:
      - ADISUSB电路板
      - A至B USB电缆
      - 1mm、12引脚扁平连接器

    产品详情

    ADISUSB系统是一种基于PC的简单工具,用于评估iSensor产品,面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导,可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”,支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统,因此大多数情况下无需外部电源,但的确提供外部电源输入,从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。

    EVAL-ADIS16080

    ADIS16080 评估板
