ADG790

过期

低压、CMOS多媒体开关

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单芯片音频/视频/数据开关解决方案
  • 轨到轨信号开关能力
  • 符合全速USB 2.0信令标准（3.6 V p-p）
  • 符合高速USB 2.0信令标准（400 mV p-p）
  • 支持高达480 Mbps的USB数据速率
  • −3 dB的带宽：550 MHz
  • 低RON：5.9 Ω（典型值）
  • 出色的通道匹配
  • 低失真部分
    低导通电阻RON: 3.9 Ω（典型值）
    −3 dB的带宽：230 MHz（SPDT）
    −3 dB的带宽：160 MHz（4:1多工器）
  • 单电源供电：1.65 V至3.6 V
  • 功耗：<0.1 μW（典型值）
  • 无铅封装：30焊球WLCSP（3 mm × 2.5 mm）

ADG790是一款由四个SPDT开关和两个4:1多路复用器组成的单芯片、CMOS开关解决方案。这款器件的内部架构具有两个开关部分：高带宽部分和低失真部分。

高带宽部分包含三个SPDT开关，这些开关具有低导通电阻，以及出色的平坦度和通道匹配。这些开关与高带宽相结合，使得这三个SPDT开关配置成为诸如全速（12 Mbps）和高速（480 Mbps）USB信号以及高分辨率视频信号等高频信号的理想之选。

低失真部分包含一个SPDT开关和两个4:1多工器，这些器件具有极低的导通电阻以及出色的平坦度，成为多种应用的理想之选，如低失真音频应用和低分辨率视频（CVBS和S-Video）应用。

当开关导通时，所有开关在两个方向都正常工作。当开关关断时，所有开关都阻碍信号向电源轨传送。一个四线制并口控制该器件的工作，并使得用户能够同时控制这两部分的开关，这就简化了设计，并为多个信号共享一个端口连接器的便携式设备提供极具成本效益的单芯片开关解决方案。关断（S/D）引脚能够禁用四个SPDT开关，并强制4:1多工器分别处于S5B和S6B位置。

ADG790采用30焊球小型WLCSP（6 × 5球形阵列）封装，总电路板面积为7.5 mm2（3 mm × 2.5 mm）。这种微型封装尺寸及其低功耗特性使得ADG790成为便携式设备的理想解决方案。

应用

  • 蜂窝电话
  • 便携式媒体播放器（PMP）
  • MP3播放器
  • 音频/视频/数据/USB开关

    • 数据手册（修订版A，8/08）

    ADG790
    低压、CMOS多媒体开关
    ADG790-fbl ADG790-pc
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    评估设计文件 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件

    eval board
    schematic 1

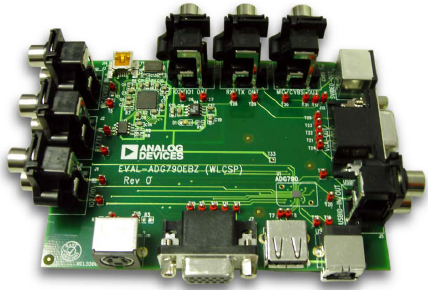

    EVAL-ADG790

    ADG790 Evaluation Board

    立即购买 更多内容

    产品详情

    The ADG790 evaluation board is designed to allow the user to evaluate the performance of the ADG790 switch with minimum effort. The board is fitted with connectors, allowing the user to connect various signal sources (USB/VGA/S-Video) to the switch.
    EVAL-ADG790
    ADG790 Evaluation Board
