ADFS5758

单通道、16 位、电流/电压输出 DAC,具有单极性电流输出的功能安全认证

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 德国莱茵电视公司(TÜV Rheinland)批准了 SIL 2/SC3 的单极性电流输出的功能安全性,文件号 968 / FSP 2055.00/20
  • 在单个端子上提供电流/电压输出
  • 电流输出范围:0 mA 至 20 mA、4 mA 至 20 mA、0 mA 至 24 mA、±20 mA、±24 mA、−1 mA 至 +22 mA
  • 电压输出范围(具有 20% 超量程):0 V 至 5 V、0 V 至 10 V、±5 V 和 ±10 V
  • 用户可编程偏移和增益
  • 高级片内诊断
  • 12 位 ADC 用作独立的监视功能,可以验证输出和精度。
  • 片内基准电压源
TÜV Rheinland
  • 适用于热管理的 DPC
  • 用户可编程偏移和增益
  • 可靠的架构,包括输出故障保护
  • EMC 测试标准:
    • IEC 61000-4-6 传导抗扰度 (10 V,A 级)
    • IEC 61000-4-3 辐射抗扰度 (20 V/m, A 级)
    • IEC 61000-4-2 ESD (±6 kV 接触放电,B 级)
    • IEC 61000-4-4 电气快速瞬变 (EFT) (±4 kV,B 级)
    • IEC 61000-4-5 浪涌 (±4 kV,B 级)
    • CISRP 11 辐射发射 (B 级)

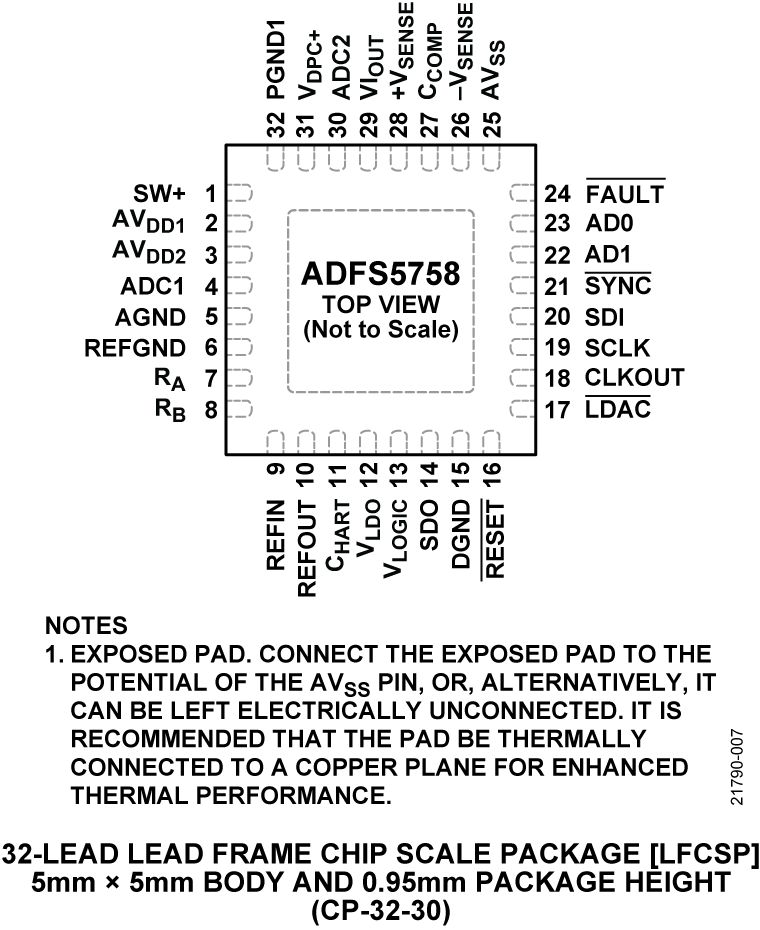

  • 32 引脚、5 mm × 5 mm LFCSP 封装
  • 温度范围为 −40°C 至 +105°C
更多细节
show more Icon

ADFS5758 是单通道、16 位、电流/电压输出 DAC。该套件经过功能安全认证,可用于单极性电流输出,并且是兼容的产品,具有 SC3 系统能力,可根据 IEC 61508 应用于高达 SIL 2 的安全相关应用。这种安排允许单个 ADFS5758 用于实现非冗余配置的 SIL 2。ADFS5758 的安全状态为开路/高阻抗。

ADFS5758 是一款单通道电压和电流输出数模转换器 (DAC),其工作电源电压范围为 AVSS 上的 −33 V(最小值)至  AVDD1 上的 +33 V(最大值),最大工作电压介于两个 60 V 电源轨之间。片内动态功率控制 (DPC) 可通过使用已针对最低片内功耗而优化的降压直流/直流转换器,将 VIOUT 输出驱动器电路的电源电压 (VDPC+) 从 4.95 V 调节到 27 V,最大限度地减小封装功耗。CHART 引脚支持将 HART® 信号耦合到电流输出上。

该套件使用一个多功能 4 线串行外设接口 (SPI),以高达 50 MHz 的时钟频率工作,并与标准 SPI、QSPI™、MICROWIRE™、DSP 和微控制器接口标准兼容。该接口还使用可选的 SPI 循环冗余校验码 (CRC) 和窗口看门狗定时器。ADFS5758 提供了从先前产品改进的诊断功能,例如集成的独立 12 位诊断模数转换器(ADC),可用于对内部和外部节点进行数字化处理。

产品聚焦

  1. 经 TÜV Rheinland 批准的 SIL 2/SC3 功能安全性
  2. 一系列高级诊断特性,包括高可靠性集成式 ADC。
  3. DPC 使用集成的降压型 DC-DC 转换器,进行热管理。与 ADP1031 配合使用时,ADFS5758 以 <2 W 的功耗,实现 8 通道之间的隔离输出。
  4. 可编程功率控制 (PPC) 模式可实现更快的建立时间(典型值 15 µs)。
  5. 具有防接线错误输出保护 (±38 V),因此高度可靠。

应用

  • 过程控制
  • 执行器控制
  • 通道隔离的模拟输出
  • 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
  • HART 网络连接

安全详情
为ADFS5758定义的安全功能采用数字输入码并在满量程范围±2.5%内产生与数字输入码成正比的输出单极性电流。例如,4 mA至20 mA范围的2.5%为400 µA。因此,输出电流在编程输出的±400 µA范围内。如果降低了安全功能(在系统中检测到故障),ADFS5758的安全状态为开路/高阻抗。ADFS5758对于假定用例的诊断覆盖率(DC)为>90%。有关ADFS5758在功能安全应用中的详细配置、操作、SFF计算、FIT数据和其他所需指标说明,请参阅安全手册(按要求提供)。


功能安全手册和安全报告
可在保密协议(NDA) (pdf)填写完成后获取功能安全手册和安全报告。通过电子邮件将填好的表格、项目详情、公司信息和联系方式发送至ADFS5758@analog.com。如需其它支持,请联系ADI公司当地经销商

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADFS5758BCPZ
  • HTML
  • HTML
ADFS5758BCPZ-REEL
  • HTML
  • HTML
ADFS5758BCPZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

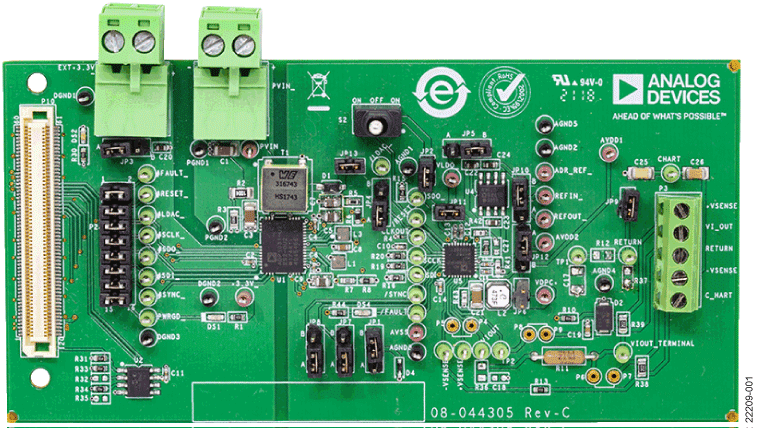

EVAL-ADFS5758SDZ

ADFS5758 评估板

zoom

EVAL-ADFS5758SDZ

ADFS5758 评估板

ADFS5758 评估板

特性和优点

  • 适用于 ADFS5758 的功能完备的评估板。
  • 板载 2.5 V ADR4525 基准电压源
  • 板载 ADP1031-1 隔离型 PMU,集成了 SPI 信号隔离通道
  • ACE 控制软件

产品详情

适用于 ADFS5758 的评估板是一款获得功能安全认证的、单通道、电压和电流输出数模转换器 (DAC),配备片内动态功率控制 (DPC),以较大限度降低封装功耗。

有关完整详细信息,请参阅 ADFS5758 数据手册。使用 EVAL-ADFS5758SDZ. 时,请查阅数据手册。“评估板硬件”部分介绍了各个链接选项的配置。在安装 ACE 软件和 ADFS5758 插件部分中,描述了配套软件的安装。

图 1 中所示的 EVAL-ADFS5758SDZ, 需要 EVAL-SDP-CS1Z 板。EVAL-ADFS5758SDZ 板通过 EVAL-SDP-CS1Z 板连接到 PC 的 USB 端口。分析控制评估 (ACE) 软件可以简化 ADFS5758 的编程,可与 EVAL-ADFS5758SDZ 评估板配合使用。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
