特性
- 传播延迟：240 ps
- 反转率：7 GHz
- 典型输出上升/下降：60 ps
- 随机抖动(RJ)：60 fs
- 两个输入引脚上均有片内端电极
- 扩展军用温度范围：-55℃至+125℃
- 电源：3.3 V (VCC – VEE)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

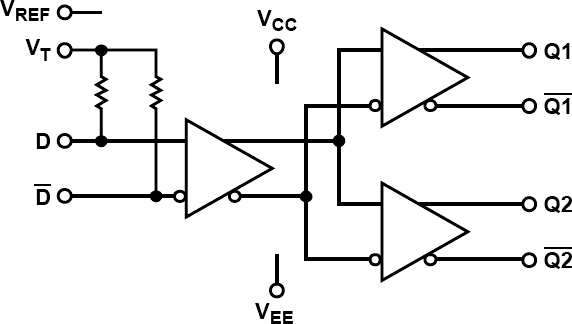

ADCLK925S（一个输入、两个输出）是一款超快时钟/数据缓冲器，采用ADI公司专有的XFCB3硅-锗 (SiGe) 双极性工艺制造。
ADCLK925S内置全摆幅射极耦合逻辑(ECL)输出驱动器。 对于PECL（正ECL）工作模式，VCC偏置至正电源，VEE偏置至接地。 对于NECL（负ECL）工作模式，VCC偏置至接地，VEE偏置至负电源。
该缓冲器提供240 ps传播延迟就、7 GHz反转速率、10 Gbps数据速率和60 fs随机抖动(RJ)。
输入含有100 Ω的中心抽头片内端接电阻。 提供VREF引脚用于偏置交流耦合输入。
ECL输出级旨在从各端将800 mW直接驱动至端接于VCC − 2 V的50 Ω负载，从而获得1.6 V的总差分输出摆幅。
ADCLK925S提供16引脚陶瓷扁平封装。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
低剂量率辐射报告 1
高剂量率辐射报告 1
单事件效应辐射报告 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| 5962L1320502VXA |
16-Lead FlatPack
|
|
|
| 5962R1320501VXA |
16-Lead FlatPack
|
|
|
| ADCLK925AF-EMX | CER. FLATPACK WITH LEADS |
|
- 5962L1320502VXA
- 引脚/封装图-中文版
-
16-Lead FlatPack
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- 5962R1320501VXA
- 引脚/封装图-中文版
-
16-Lead FlatPack
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADCLK925AF-EMX
- 引脚/封装图-中文版
- CER. FLATPACK WITH LEADS
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 30, 2018
- 16_0026
Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices
5962L1320502VXA
5962R1320501VXA
ADCLK925AF-EMX
6月 6, 2017
- 17_0108
ADCLK925S Differential Mode Input Resistance Specification Correction for Aerospace Models
5962L1320502VXA
5962R1320501VXA
ADCLK925AF-EMX
11月 18, 2015
- 15_0219
Laser Marking Standardization for Aerospace Packages
5962R1320501VXA
ADCLK925AF-EMX
根据型号筛选
产品型号
产品生命周期
PCN
7月 30, 2018
- 16_0026
Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices
5962L1320502VXA
5962R1320501VXA
ADCLK925AF-EMX
6月 6, 2017
- 17_0108
ADCLK925S Differential Mode Input Resistance Specification Correction for Aerospace Models
11月 18, 2015
- 15_0219
Laser Marking Standardization for Aerospace Packages
5962R1320501VXA
ADCLK925AF-EMX
