ADC0820

量产

CMOS、高速、8位A/D转换器，带有采样/保持功能

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 快速转换时间：1.4μs（最大值）
  • 内置采样保持功能
  • 无失码
  • 无需用户调整
  • +5V单电源
  • 无需外部时钟
  • 易于与微处理器进行接口

ADC0820是一款高速、微处理器兼容型8位模数转换器，采用半Flash技术，转换时间为1.4 μs。该转换器的模拟输入范围为0V至+5V，并采用+5V单电源供电。

由于内置跟踪保持功能，无需外部采样保持即可实现高达100mV/μs的输入压摆率。

此A/D可显示为存储器位置或I/O端口，而无需外部接口逻辑，因此易于与微处理器进行接口。数据输出使用锁存三态缓冲电路，以便直接连接到微处理器数据总线或系统I/O端口。它还提供溢出输出，用于级联器件以提供更高的分辨率。

Maxim的ADC0820与National Semiconductor的ADC0820引脚兼容，并提供改进的规格。它采用20引脚小型DIP和CERDIP封装。



应用

  • 音频系统
  • 数字信号处理
  • 高速数据采集
  • 高速伺服环路
  • 电信
ADC0820
CMOS、高速、8位A/D转换器，带有采样/保持功能

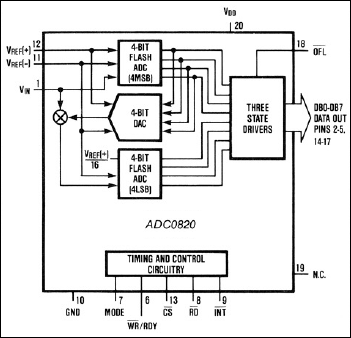

ADC0820：功能原理框图
